Детали продукта
Обзор продукта

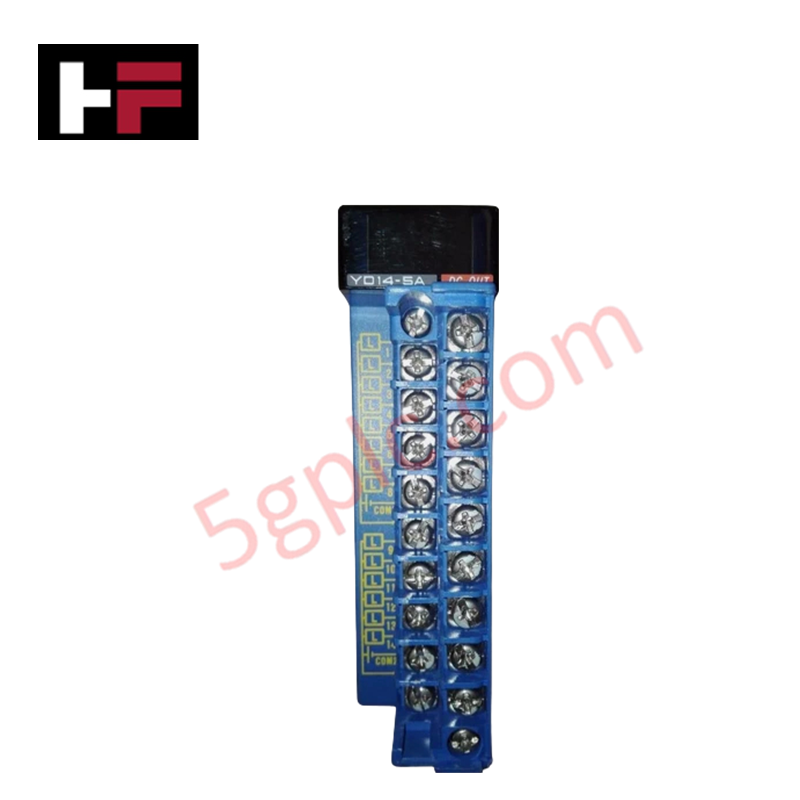

Модуль Yokogawa F3YD14-0N служит высокоемким цифровым выходным интерфейсом для серии мультиконтроллеров FA-M3. Этот модуль предоставляет 14 транзисторных выходов типа «сток», специально разработанных для управления высокотоковыми постоянными нагрузками, такими как крупные соленоиды, гидравлические клапаны и мощные контакторы. Мы поставляем этот блок 100% новым и оригинальным, гарантируя максимальную производительность переключения и долгосрочную тепловую стабильность в критически важных автоматизированных системах.
Разбор номера детали
| Код | Спецификация | Детали |
| F3YD14 | Базовая модель | 14-точечный транзисторный выходной модуль |
| -0 | Тип | Стандартная конфигурация |
| N | Суффикс | Улучшенная версия с повышенной тепловой и токовой нагрузкой |
Технические характеристики
| Особенность | Детали |
| Тип выхода | Транзисторный контакт (тип «сток») |
| Количество выходов | 14 точек на общий выход |
| Номинальное напряжение нагрузки | 12 до 24 В постоянного тока |
| Максимальный ток нагрузки | 2 А на точку (всего 14 А на общий выход) |
| Время отклика | Макс. время отклика 1 мс (с выключенного в включенное / с включенного в выключенное) |
| Напряжение включения | Макс. напряжение включения 0,5 В постоянного тока |
| Ток утечки | Макс. ток утечки 0,1 мА (в выключенном состоянии) |
| Защита от перенапряжений | Интегрированный активный зажим |
| Рабочая температура | -20 до 65°C |
| Подключение | Клеммная колодка на 14 точек (винты M3.5) |
Инженерные преимущества
-
Высокая нагрузочная способность по току: В отличие от стандартных выходных модулей ПЛК, ограничивающих ток 0,5А, F3YD14-0N поддерживает до 2А на точку. Это позволяет напрямую управлять энергозатратными полевыми устройствами без необходимости в промежуточных реле, снижая сложность шкафа и количество точек отказа.
-
Быстрый отклик переключения: Транзисторная схема обеспечивает время отклика менее 1 мс. Такая детерминированная производительность позволяет выполнять высокоскоростные синхронизированные операции в упаковке, розливе и системах управления движением, где точность в миллисекундах определяет пропускную способность.
-
Надежная индуктивная защита: Каждый выходной канал оснащен активным ограничителем перенапряжений. Эта функция активно подавляет обратное ЭДС, возникающее при отключении индуктивных нагрузок, защищая внутренние полупроводники от скачков напряжения и обеспечивая долгий срок службы оборудования.
-
Логика с защитой от сбоев: Модуль предоставляет настраиваемую функцию HOLD/RESET для ошибок ЦП. Инженеры могут определить, сохраняет ли каждый из 14 каналов текущее состояние или сбрасывается в ноль при сбое контроллера, предотвращая опасные движения машины во время сбоев системы.
-
Экстремальная термостойкость: Оборудование надежно работает в широком температурном диапазоне от -20 до 65°C. Это делает F3YD14-0N подходящим для использования в неклиматизированных помещениях и уличных корпусах, где стандартная электроника может испытывать тепловой дрейф.
Часто задаваемые вопросы
-
Можно ли смешивать нагрузки 12 В и 24 В постоянного тока на одном общем выводе?
Модуль использует один общий вывод для всех 14 каналов. Поэтому необходимо использовать одинаковое номинальное напряжение нагрузки (либо 12 В, либо 24 В постоянного тока) по всему клеммному блоку, чтобы избежать электрических помех или повреждения оборудования.
-
Как выход типа sink влияет на мою проводку?
Как модуль типа sink (NPN), F3YD14-0N при активации подключает нагрузку к отрицательному выводу (0 В). Другую сторону вашего полевого устройства необходимо подключить к положительному напряжению питания.
-
Каково значение общего номинала 14А?
Хотя каждый канал может выдерживать 2А, суммарный ток по всем 14 каналам одновременно не должен превышать 14А из-за тепловых ограничений общего терминала. Всегда рассчитывайте общий бюджет нагрузки, чтобы убедиться, что он не превышает этот порог в 14А.
-
Требуется ли модулю внешний источник питания для логики?
Да, модулю требуется внешний источник питания 12–24 В постоянного тока (10 мА) для питания схемы управления выходом, помимо 100 мА, которые он потребляет от внутренней шины PLC 5 В постоянного тока.
