Детали продукта
Обзор продукта

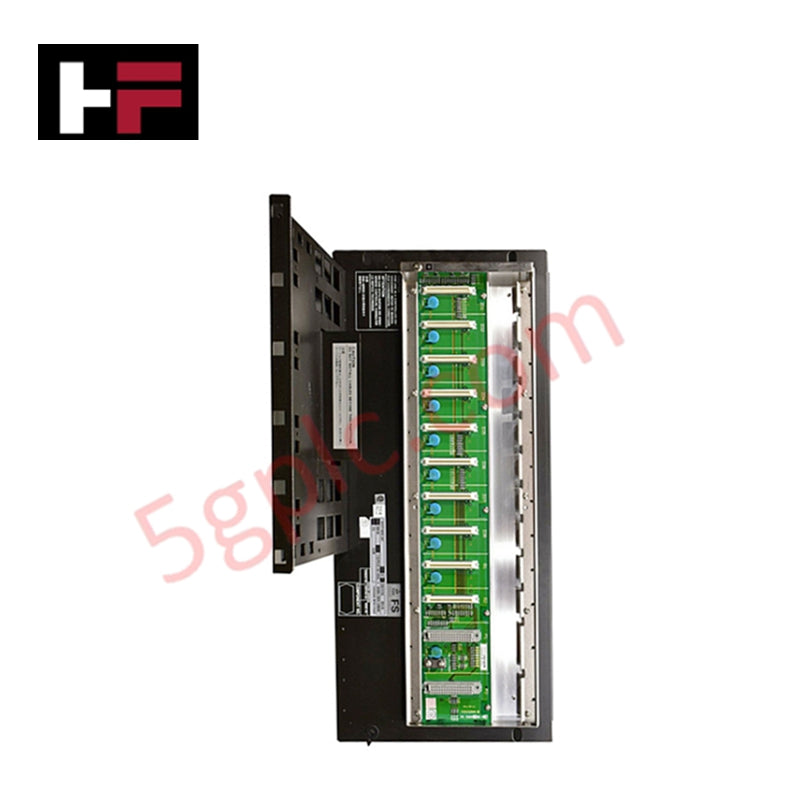

Yokogawa ANR10D-420/ATDOC/NDEL является высокопроизводительным коммуникационным узлом в распределённой системе управления CENTUM . Этот блок узла шины ESB обеспечивает связь между контроллерами процессов и удалёнными модулями ввода-вывода, гарантируя детерминированный поток данных в сложных промышленных сетях. Мы поставляем этот блок как 100% новый и оригинальный, обеспечивая аппаратную основу для долгосрочной непрерывности работы объекта и высокоскоростной координации системы.
Расшифровка номера детали
Конфигурация ANR10D использует определённые коды для определения параметров питания и лицензирования программного обеспечения:
| Код | Функциональное описание |
| ANR10D | Базовая модель: блок узла шины ESB |
| -4 | Поддержка двойного резервного питания |
| 2 | Версия с питанием 24 В постоянного тока |
| 0 | Базовый тип (стандартные условия эксплуатации) |
| /ATDOC | Включает специализированную аппаратную документацию и отчёты испытаний |
| /NDEL | Включена лицензия программного обеспечения для расширения узла |
Технические характеристики
ANR10D-420 обеспечивает стабильный интерфейс при интенсивных промышленных нагрузках:
-
Протокол: Собственный детерминированный протокол Yokogawa ESB
-
Входное напряжение: 24 В постоянного тока (номинальное)
-
Мониторинг состояния: Встроенные светодиоды для питания, связи и диагностики системы
-
Установка: Поддержка монтажа на базовую пластину или панель
-
Охлаждение: Естественная конвекция (без движущихся частей)
-
Диапазон эксплуатации: 0°C до +55°C
-
Диапазон хранения: -25°C до +70°C
-
Соответствие ЭМС: Оптимизирован для промышленных условий с высоким уровнем электромагнитных помех
Преимущества для инженеров
ANR10D-420/ATDOC/NDEL решает специфические задачи интеграции в масштабной автоматизации процессов:
-
Детерминированность сигнала: В отличие от стандартного Ethernet, архитектура шины ESB исключает коллизии данных. Это гарантирует, что критически важные переменные процесса достигают контроллера в пределах миллисекунд, поддерживая стабильность циклов в нестабильных химических или энергетических процессах.
-
Эффективность пассивного охлаждения: Дизайн с естественной конвекцией устраняет точку отказа в виде механических вентиляторов. Это позволяет устанавливать устройство в герметичные шкафы, где пыль могла бы нарушить работу активных систем охлаждения.
-
Высокая защита от электромагнитных помех: Высокоустойчивые цепи защищают поток связи от электрических шумов, создаваемых рядом расположенными частотными преобразователями и высоковольтным коммутационным оборудованием.
-
Бесшовное масштабирование: Лицензия /NDEL позволяет мгновенно расширять количество узлов. Это даёт инженерам возможность увеличивать ёмкость ввода-вывода системы управления без сложных процедур закупки программного обеспечения в ходе проекта.
Часто задаваемые вопросы
-
Какое значение имеет опция /ATDOC для этого блока?
Суффикс /ATDOC гарантирует поставку модуля с полным комплектом сертификатов проверки и технической документации. Это упрощает процесс валидации для предприятий, требующих строгого соблюдения нормативных требований или специфических аудиторских проверок безопасности.
-
Поддерживает ли ANR10D-420 резервное питание?
Да. Обозначение "-4" указывает на поддержку двойного резервного питания 24 В постоянного тока. Это предотвращает отключение всего коммуникационного узла при выходе из строя одного источника питания.
-
Можно ли установить этот модуль в вертикальном положении?
Устройство поддерживает стандартный монтаж на базовую пластину; однако необходимо обеспечить достаточный зазор для естественной конвекции. Правильное вертикальное расположение обеспечивает эффективное рассеивание тепла без необходимости принудительной вентиляции.
-
Это 100% оригинальная деталь Yokogawa?
Мы гарантируем, что каждый ANR10D-420/ATDOC/NDEL, который мы поставляем, является 100% новым и оригинальным продуктом в заводской упаковке, полученным напрямую от проверенных промышленных поставщиков.
