Детали продукта
Обзор продукта

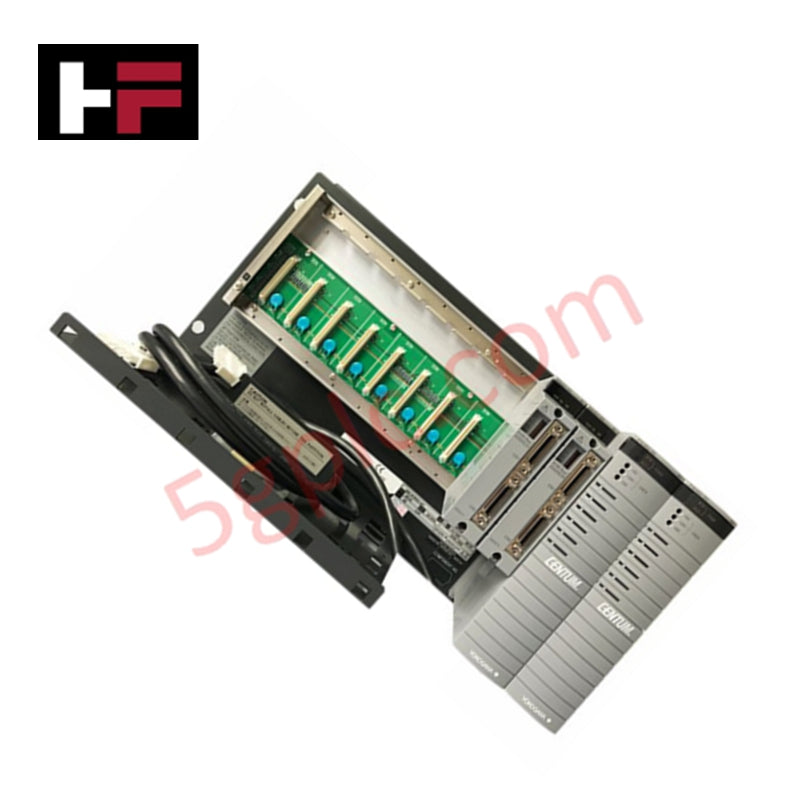

Yokogawa ANB10D-425/CU2T является ключевым узлом интерфейса для распределённой системы управления CENTUM VP . Он обеспечивает необходимое физическое и логическое соединение между шиной ESB и различными модулями ввода-вывода. Эта конкретная конфигурация поддерживает двойное резервирование связи и питания, обеспечивая отсутствие единой точки отказа для высокодоступных технологических процессов. Мы поставляем этот блок в состоянии 100% нового и с заводской сертификацией для немедленного внедрения в критически важные автоматизированные цепочки.
Расшифровка номера детали
Серия ANB10D использует детальную логику суффиксов и кодов опций для соответствия конкретным требованиям объекта. ANB10D-425/CU2T расшифровывается следующим образом:
| Код | Определение |
| ANB10D | Узел для двойного резервирования шины ESB |
| -4 | Двойной резерв питания для максимального времени безотказной работы |
| 2 | Напряжение питания 220 - 240 В переменного тока |
| 5 | Базовый тип (без взрывозащиты) |
| /CU2T | Соединительный блок для шины ESB (включает необходимое оборудование для оконцовки шины) |
Технические характеристики
ANB10D-425/CU2T обеспечивает надёжные параметры работы, разработанные для непрерывной промышленной эксплуатации:
-
Питание: Двойное резервирование 220-240 В переменного тока, 50/60 Гц
-
Поддержка шины: Шина ESB (Enhanced Service Bus)
-
Скорость связи: Высокоскоростная передача данных в реальном времени
-
Вместимость ввода-вывода: Поддержка нескольких локальных модулей ввода-вывода на узел
-
Монтаж: Варианты монтажа в 19-дюймовую стойку или на поверхность
-
Температура окружающей среды: 0 до 50°C (рабочая)
-
Влажность окружающей среды: 5 до 95% относительной влажности (без конденсации)
-
Включённое оборудование: Включает соединительные блоки S9562FA (2 шт.) через опцию /CU2T
Инженерные преимущества
ANB10D-425/CU2T решает сложные задачи интеграции благодаря инженерным решениям для высокой доступности:
-
Исключение простоев: Двойное резервирование питания (-4) позволяет узлу продолжать работу даже при отказе одного источника питания или внутреннего модуля питания. Обслуживающий персонал может заменить неисправный источник без остановки процесса.
-
Детерминированный поток данных: Архитектура шины ESB обеспечивает высокоскоростное и предсказуемое обновление данных. Это предотвращает задержки управления в быстро реагирующих цепочках, таких как управление турбинами или химическими реакторами высокого давления.
-
Упрощённое подключение шины: Опция /CU2T предоставляет предварительно настроенные соединительные блоки (S9562FA). Это исключает необходимость ручного изготовления кабелей и обеспечивает согласованное по импедансу соединение для шины ESB, снижая отражения сигналов и ошибки связи.
-
Масштабируемая архитектура: Этот узел служит основой для расширения системы. Инженеры могут легко добавлять модули ввода-вывода к узлу для увеличения количества точек без перестройки всей сети DCS.
Часто задаваемые вопросы
-
Включены ли в комплект кабели шины ESB для ANB10D-425/CU2T?
В комплект входят соединительные блоки /CU2T , необходимые для подключения шины, но кабели шины ESB необходимо заказывать отдельно в зависимости от требуемой длины между узлами.
-
Можно ли использовать разные входные напряжения в системе с двойным резервированием?
Нет. Суффикс "-2" указывает на требование питания 220-240 В переменного тока для обоих входов питания, чтобы обеспечить сбалансированное распределение нагрузки и долговечность модулей.
-
Совместим ли этот модуль с системами безопасности ProSafe-RS?
Хотя ANB10D является стандартным узлом CENTUM VP, Yokogawa обычно использует SNB10D для приложений шины ESB, связанных с безопасностью. Перед установкой проверьте требования к уровню безопасности (SIL) вашей системы.
-
Как проверить статус «Новый» у данного блока?
Каждый блок поставляется в оригинальной защитной упаковке Yokogawa с совпадающим серийным номером на оборудовании и заводской коробке. Мы обеспечиваем полную прослеживаемость, чтобы гарантировать получение 100% оригинального, неиспользованного продукта.
