Детали продукта

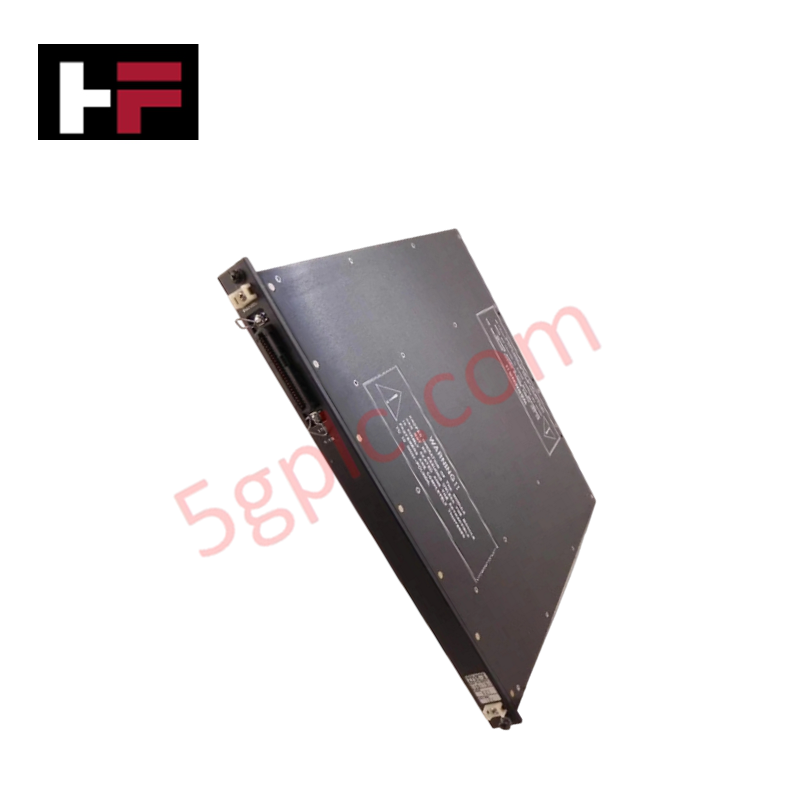

Triconex 3008 V10.4 — это высокопроизводительный модуль главного процессора, выполняющий функцию центрального управляющего ядра отказоустойчивых систем безопасности Tricon. Разработанный для критически важных систем противоаварийной защиты (SIS), он использует архитектуру тройного модульного резервирования (TMR) для непрерывного выполнения логики управления и обнаружения неисправностей без прерывания технологического процесса.
Отказоустойчивость и архитектура TMR
Модуль объединяет на одной плате три независимых вычислительных канала, выполняющих голосование по схеме 2 из 3 в реальном времени для поддержания доступности системы и целостности голосования. При аппаратном отказе одного канала два оставшихся изолированных подпроцессора обеспечивают полноценную работу контроллера, гарантируя нулевой простой в контурах безопасности SIL 3.
Диагностика и совместимость с системой
Модуль совместим с системой Tricon версии 10.4 и оснащен флеш-памятью объемом 16 МБ и SRAM объемом 2 МБ с резервным питанием от батареи. Обновление прошивки до версии 10.4 оптимизирует внутреннюю диагностику и пропускную способность связи. Модуль выполняет непрерывное фоновое самотестирование в каждом цикле сканирования и поддерживает замену модулей в режиме онлайн (горячую замену).
| Параметр | Характеристики |
|---|---|
| Модель | 3008 V10.4 |
| Бренд | Triconex |
| Тип изделия | Модули главного процессора |
| Архитектура | Тройное модульное резервирование (TMR) |
| Совместимая версия системы | Tricon Version 10.4 |
| Флеш-память | 16 МБ |
| SRAM | 2 МБ (с резервным питанием от батареи) |
| Интервал диагностики | Непрерывное фоновое самотестирование в каждом цикле сканирования |
| Уровень функциональной безопасности | Соответствует SIL 3 |
Часто задаваемые вопросы
В: Какой механизм отказоустойчивой обработки данных использует Triconex 3008 V10.4?
О: В нем объединены три изолированных вычислительных канала, выполняющих голосование в реальном времени в рамках архитектуры тройного модульного резервирования (TMR).
В: Можно ли заменить модуль главного процессора Triconex 3008 V10.4, пока система работает?
О: Да, модуль поддерживает замену в режиме онлайн (горячую замену) без остановки логики контроллера и прерывания работы предприятия.
