Детали продукта

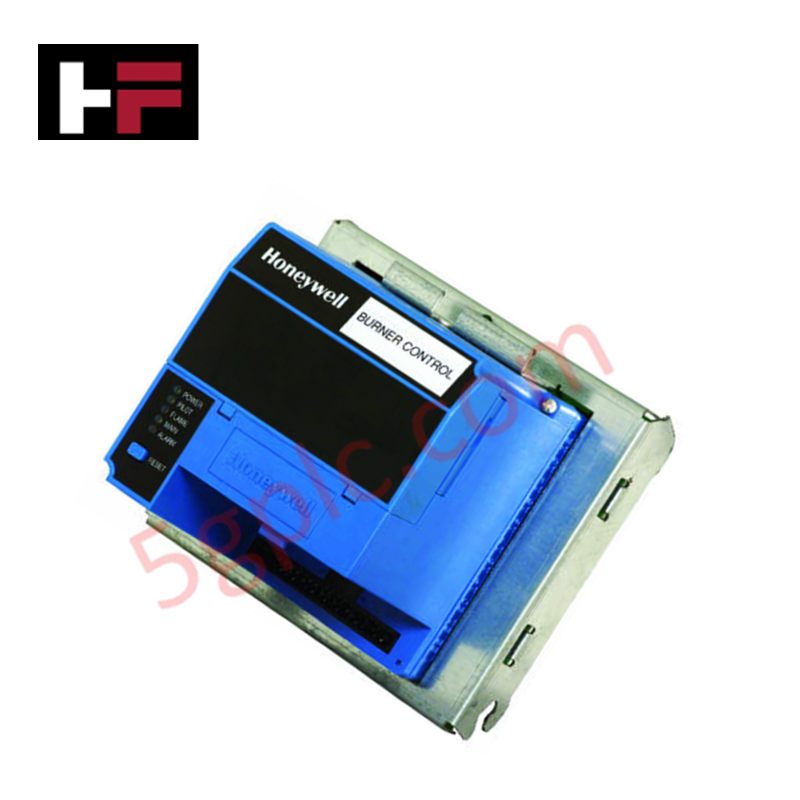

Honeywell R7140L1009/U, также каталогизируемый как модуль управления горелкой R7140L1009/U, представляет собой специализированный аппаратный компонент для автоматического управления последовательностью работы горелки, контроля пламени и выполнения диагностики в системах управления горелками серии 7800.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | R7140L1009/U |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 1,4 кг (3 фунта 1 унция) |
| Габариты | 177 мм x 156 мм x 146 мм (7 дюймов x 6 5/32 дюйма x 5 3/4 дюйма) |
| Рабочая температура | -40 до +60 °C (-40 до +140 °F) |
| Энергопотребление | 120 В переменного тока (+10, -15%), 50/60 Гц (+/-10%) |
| Тип применения | Программируемый модуль управления для замены при модернизации систем R4140 и BC7000 |
| Время предварительной продувки | Определяется сменной картой таймера продувки ST7800 |
| Время последующей продувки | 15 с |
| Период установления пилотного пламени | 4 с или 10 с |
| Период установления основного пламени | 10 с или 15 с |
| Досрочное прекращение искрообразования | 5 с |
| Блокировки / проверка воздушного потока | Блокировка / выбирается пользователем |
| Необходимые аксессуары | Карта таймера продувки ST7800, усилительный модуль серии R78XX |
| Вибрация / соответствие требованиям | Среда с вибрацией 0,5 G / признано UL, файл MP268, FCC, часть 15, класс B |
Компенсация температуры холодного спая и межканальная развязка
Модуль оснащен микропроцессорной схемой обработки сигналов, предназначенной для непосредственного подключения к специализированным усилителям сигнала пламени R78XX и картам таймера продувки ST7800. Внутренние каналы оптической развязки отделяют входные цепи блокировок сетевого напряжения от чувствительной цифровой логики синхронизации, предотвращая искажение последовательности обеспечения безопасности пламени высоковольтными электрическими помехами. Встроенные возможности обратной связи 4-20 мА HART и логика опорного сигнала холодного спая в подключенных датчиках пламени обеспечивают точный контроль амплитуды сигнала пламени через диагностические интерфейсы на передней панели.
Часто задаваемые вопросы
В: Какие дополнительные компоненты необходимы для установки модуля R7140L1009/U в качестве замены устройства управления?
О: Модулю требуются сменная карта таймера продувки ST7800 (для настройки времени предварительной продувки) и совместимый усилитель сигнала пламени серии R78XX (например, R7847, R7848, R7849 или R7861).
В: Может ли R7140L1009/U напрямую заменить устаревшие программаторы управления Honeywell BC7000 и R4140?
О: Да, он разработан как модернизированная замена для установки в корпуса программаторов горелок BC7000 и R4140 предыдущих поколений.
Рекомендации по монтажу на объекте
- Перед демонтажом или установкой модуля полностью отключите электропитание 120 В переменного тока, подаваемое на панель управления горелкой.
- До монтажа установите карту таймера продувки ST7800 и соответствующий усилитель сигнала пламени R78XX в предназначенные для них разъемы устройства R7140L1009/U.
- Совместите монтажные опоры основания и закрепите модуль на монтажном основании с проводами с помощью невыпадающих крепежных винтов.
- Убедитесь, что соединения внешней проводки блокировок, реле контроля воздушного потока, пилотного клапана и главного клапана строго соответствуют местным требованиям электрических норм и правил безопасности.
