Детали продукта

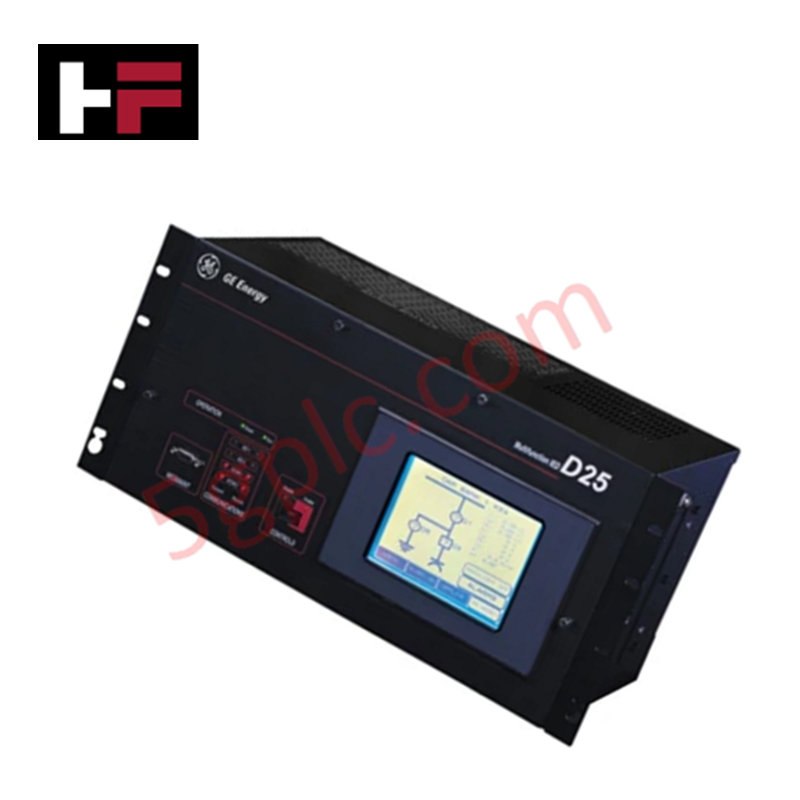

GE FANUC D25-0158-000002, также известное как D25 устройство управления и мониторинга, представляет собой специализированный аппаратный компонент для выполнения конкретных технических задач в системах промышленной автоматизации и сетевых платформах. Модуль осуществляет сбор данных через модульные входные каналы, включая до 15 переменных аналоговых узлов, 16 постоянных аналоговых каналов и 96 цифровых точек состояния. Он реагирует на параметры в реальном времени через максимум 32 пары выходов управления срабатыванием/закрытием, одновременно передавая сопроцессорные телеметрические пакеты через два хост-порта, внутренние IED-соединения и выделенный терминал синхронизации времени IRIG.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | D25-0158-000002 |
| Бренд | GE FANUC |
| Происхождение | Технические характеристики определяют заводское происхождение |
| Вес | Зависит от конфигурации внутренней сборки шасси |
| Габариты | Совместимость с 19-дюймовым монтажным каркасом / Высота: 8,75 дюймов (22,22 см) |
| Рабочая температура | Промышленный класс устойчивости к окружающей среде |
| Потребление энергии | Базовое потребление процессора плюс нагрузка на слоты расширения |
| Переменные аналоговые входы | Настраиваемые варианты: 0, 3, 6, 9, 12 или 15 входов |
| Постоянные аналоговые входы | Настраиваемые варианты: 0, 8 или 16 входов |
| Цифровые входы состояния | От 0 до 96 входов (с шагом 32) |
| Выходы управления | 0, 8, 16 или 32 пары срабатывания/закрытия |
| Порты связи с хостом | 2 последовательных (38,4 Кбит/с) или 2 Ethernet (10 Мбит/с) |
| Порты связи с IED | 2 канала (38,4 Кбит/с) |
| Синхронизация времени | 1 порт синхронизации IRIG / Rugby / GPS |
| Локальные интерфейсные порты | 1 порт конфигурации WESMAINT (9600 бод), 1 порт дисплея D25 (9600 бод) |
Совместимость прошивки и масштабирование плотности ввода/вывода
Внутренний контроллер синхронизирует каналы данных всех интегрированных подмодулей, требуя строгой совместимости прошивки во всех активных регистрах памяти при расширении. При увеличении количества цифровых входных плат до максимума в 96 каналов механизм масштабирования ограничивает джиттер выполнения, анализируя входящие изменения состояния в назначенных аппаратных регистрах. Это изолирует фоновый опрос телеуправления через порты Ethernet 10 Мбит/с от прямых циклов выполнения 32 реле выходов срабатывания/закрытия, сохраняя детерминированную скорость обработки при аварийных условиях на подстанции.
Часто задаваемые вопросы
В: Как система проверяет добавление внутренних плат при масштабировании цифровых входов до 96 каналов?
О: Центральный процессор проверяет физический массив подплат во время загрузки питания. Установленные расширения должны соответствовать параметрам, определённым в образе прошивки системы; несоответствующие или нераспознанные аппаратные идентификаторы останавливают внутреннюю шину и сигнализируют об ошибке конфигурации через порт WESMAINT.
В: Можно ли горячую замену последовательных хост-портов или цифровых выходных плат выполнять при включённом управлении питанием?
О: Нет. Внутренние трассы задней панели и соединения плат не имеют изоляции для обслуживания под напряжением. Вспомогательное питание должно быть полностью отключено от 19-дюймового шкафа перед установкой или извлечением любых плат, чтобы избежать повреждения логических компонентов или непреднамеренного срабатывания.
Руководство по полевому монтажу
- Заземление корпуса: Подключите медный заземляющий ремень с низким сопротивлением от заземляющего болта на задней панели шкафа непосредственно к главной шине заземления станции.
- Протокол экранирования: Подключайте все постоянные аналоговые входы и линии синхронизации времени с использованием экранированных витых пар, при этом внешний экран экранирующего оплётки должен быть заземлён только на входной клеммной панели корпуса, чтобы предотвратить токи петли заземления.
- Изоляция кабельных каналов: Прокладывайте пары выходов управления с высоким током через отдельные металлические кабельные каналы, полностью отделённые от низковольтных последовательных соединений, Ethernet-кабелей и чувствительных линий синхронизации IRIG.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
