Детали продукта

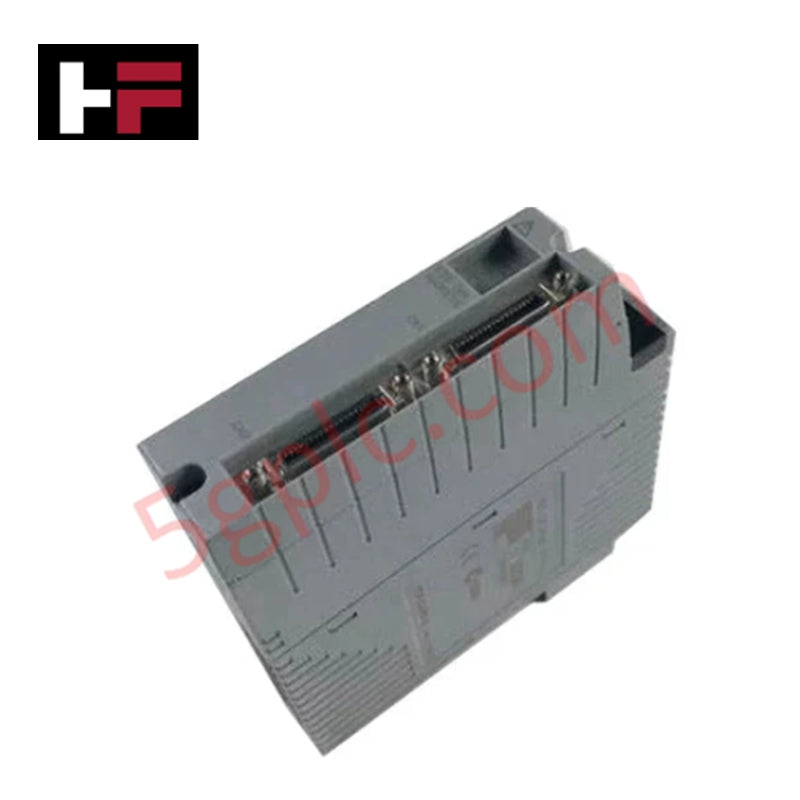

YOKOGAWA EC401-10 S3, также каталогизируемый как модуль сопряжения с шиной ESB EC401-10, представляет собой специализированный аппаратный компонент для высокоскоростной связи между узлами Field Control Unit (FCU) и Node Units в сетях YOKOGAWA CENTUM DCS. Модуль подключается через двухрезервированную архитектуру шины ESB, работающую со скоростью передачи 128 Мбит/с на максимальном расстоянии по кабелю 10 м.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | EC401-10 S3 / EC401-10 |
| Бренд | YOKOGAWA |
| Страна происхождения | Япония |
| Масса | 0,24 кг |
| Габариты | 32,8 x 129,5 x 130 мм |
| Тип модуля | Модуль сопряжения с шиной ESB |
| Скорость передачи | 128 Мбит/с |
| Максимальное расстояние передачи | 10 м |
| Поддержка резервирования | Двухрезервированная конфигурация шины ESB |
| Назначение интерфейса | Подключение Field Control Unit (FCU) к узлу шины ESB |
Архитектура шины ESB и передача данных от полевых устройств
Модуль EC401-10 S3 обеспечивает физический интерфейс типа «точка — точка» со скоростью 128 Мбит/с, соединяющий Field Control Units с расширительными стойками ввода-вывода по локальной магистрали ESB. Этот канал связи передаёт оцифрованные данные технологических входов и выходов, включая динамические переменные протокола токовой петли 4–20 мА HART и телеметрию FOUNDATION Fieldbus. Благодаря поддержке двух резервных путей шины плата обеспечивает детерминированную передачу данных без потери сообщений при отказе одного кабельного пути.
Часто задаваемые вопросы
В: Каково максимальное расстояние передачи, поддерживаемое модулем EC401-10 S3?
О: Модуль поддерживает максимальное расстояние передачи по кабелю шины ESB 10 м между Field Control Unit (FCU) и целевым Node Unit.
В: Какая скорость передачи данных используется через интерфейс шины ESB?
О: EC401-10 S3 работает с фиксированной скоростью связи 128 Мбит/с по шине ESB.
В: Как EC401-10 S3 обеспечивает резервирование сетевой связи?
О: Модуль поддерживает двухрезервированные конфигурации шины ESB, позволяя основной и резервной линиям шины сохранять детерминированный поток данных при нарушении прохождения сигнала.
Рекомендации по монтажу на объекте
Перед установкой или извлечением модуля EC401-10 S3 из слота Field Control Unit отключите питание шкафа системы. Во время работы используйте заземлённый антистатический браслет для защиты установленных на плате полупроводниковых компонентов от повреждения. Установите плату вертикально в предназначенный для неё слот стойки и затяните верхний и нижний крепёжные винты, чтобы обеспечить непрерывность заземления корпуса шасси. Используйте специальные кабели шины ESB; общая длина сегмента не должна превышать 10 м. Соблюдайте минимальный радиус изгиба кабелей связи и прокладывайте их вдали от высоковольтных линий переменного тока во избежание электромагнитных наводок.
