Детали продукта
Обзор продукта

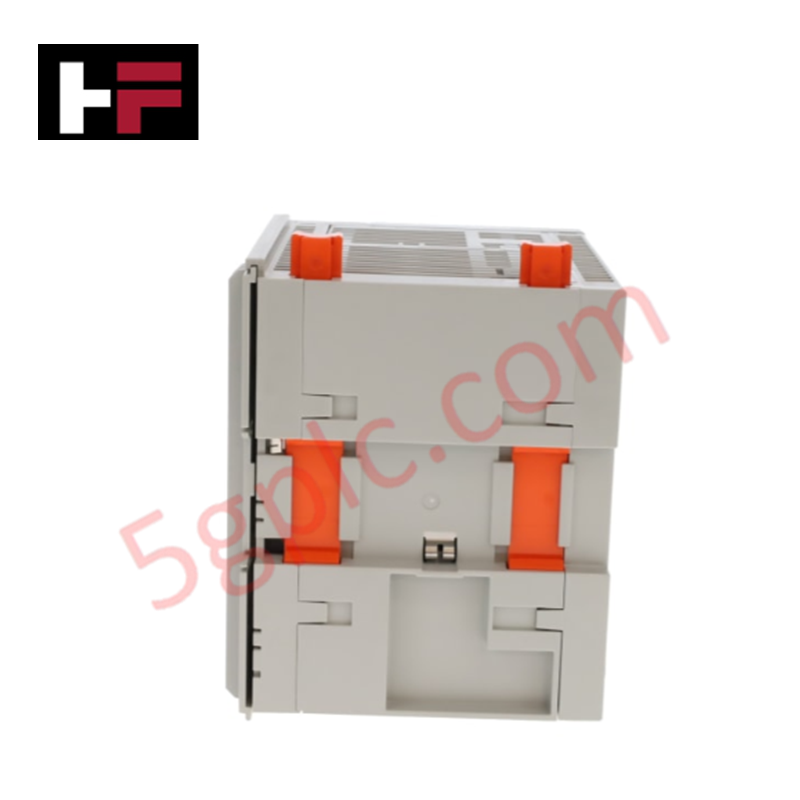

5069-L330ER выступает в роли высокопроизводительного процессорного ядра в семействе CompactLogix 5380. Этот контроллер обеспечивает повышенную скорость сканирования и увеличенную пропускную способность для средних и крупных проектов автоматизации. Он оснащён 3 МБ пользовательской памяти и поддерживает конфигурации с высокой плотностью ввода-вывода, что делает его идеальным для приложений, требующих высокоскоростного управления движением и обширных сетевых возможностей. Мы поставляем этот блок как 100% новый оригинальный аппаратный продукт, гарантируя, что ваша архитектура управления использует новейшую вычислительную мощность на базе Logix для максимальной эффективности системы.
Технические характеристики
5069-L330ER интегрирует передовые сетевые и локальные расширительные возможности:
| Параметр | Характеристика |
| Производитель | Allen-Bradley / Rockwell Automation |
| Серия контроллера | CompactLogix 5380 |
| Пользовательская память | 3 МБ |
| Узлы EtherNet/IP | Поддержка до 60 узлов |
| Локальная ёмкость ввода-вывода | Поддержка до 31 модуля |
| Связь | Два настраиваемых порта Ethernet/IP (10/100 Мбит/с/1 Гбит/с) |
| USB-порт | 1 USB 2.0 (программирование/диагностика) |
| Источник питания | Требуется питание серии 5069 для полевого/системного питания |
| Вес | 11,99 фунтов (около 5,44 кг) |
Преимущества для инженеров
-
Двухпортовая гигабитная производительность: Встроенные два порта Ethernet поддерживают высокоскоростную связь 1 Гбит/с. Эта пропускная способность решает проблемы узких мест в передаче данных в информационно-насыщенных приложениях. Инженеры могут настроить эти порты в режиме Dual-IP (для изоляции сетей завода и офиса) или в линейном/DLR режиме для повышения устойчивости сети.
-
Расширенная плотность локального ввода-вывода: Этот контроллер управляет до 31 локальным модулем ввода-вывода серии 5069. Такая высокая ёмкость позволяет централизованно контролировать сложное оборудование без необходимости дополнительных удалённых адаптеров ввода-вывода, что снижает затраты на оборудование и упрощает конструкцию шкафа.
-
Точное управление движением: Архитектура 5380 оптимизирует выполнение интегрированного управления движением по EtherNet/IP. 5069-L330ER синхронизирует большое количество осей с точностью до долей миллисекунды, решая промышленную проблему дрожания в высокоскоростных упаковочных и сборочных линиях.
-
Эффективный аппаратный форм-фактор: Несмотря на высокую вычислительную мощность, модуль сохраняет компактные размеры. Он крепится непосредственно на стандартные DIN-рейки и использует шину 5069, что обеспечивает быструю связь между модулями и упрощённую проводку через съёмные клеммные колодки.
-
Современные функции безопасности: Контроллер использует цифровую подпись прошивки для защиты от несанкционированных изменений. Он интегрирует протоколы CIP Security, обеспечивая связь только с доверенными устройствами и пользователями в условиях всё более связанного производственного окружения.
Часто задаваемые вопросы
В: Можно ли использовать два Ethernet-порта на 5069-L330ER для подключения к двум разным подсетям?
О: Да. 5069-L330ER поддерживает режим «Dual-IP». Вы можете назначить уникальные IP-адреса каждому порту, эффективно изолируя трафик на уровне машины от корпоративной сети предприятия.
В: Требуется ли для этого контроллера батарея для резервного копирования памяти?
О: Нет. 5069-L330ER использует внутренний модуль накопления энергии для записи данных RAM в энергонезависимую память при отключении питания. Это исключает необходимость обслуживания и замены литиевых батарей.
В: Какое максимальное количество узлов EtherNet/IP поддерживает этот модуль?
О: Этот контроллер управляет до 60 узлов EtherNet/IP. Это позволяет интегрировать широкий спектр приводов, удалённых модулей ввода-вывода и терминалов HMI в единую архитектуру управления.
В: Можно ли подключать модули 1769 Compact I/O к этому контроллеру?
О: Нет. 5069-L330ER совместим только с серией 5069 Compact 5000 I/O. Он использует другую шину и систему крепления, отличающуюся от устаревшей платформы 1769.
