Детали продукта
Обзор продукта

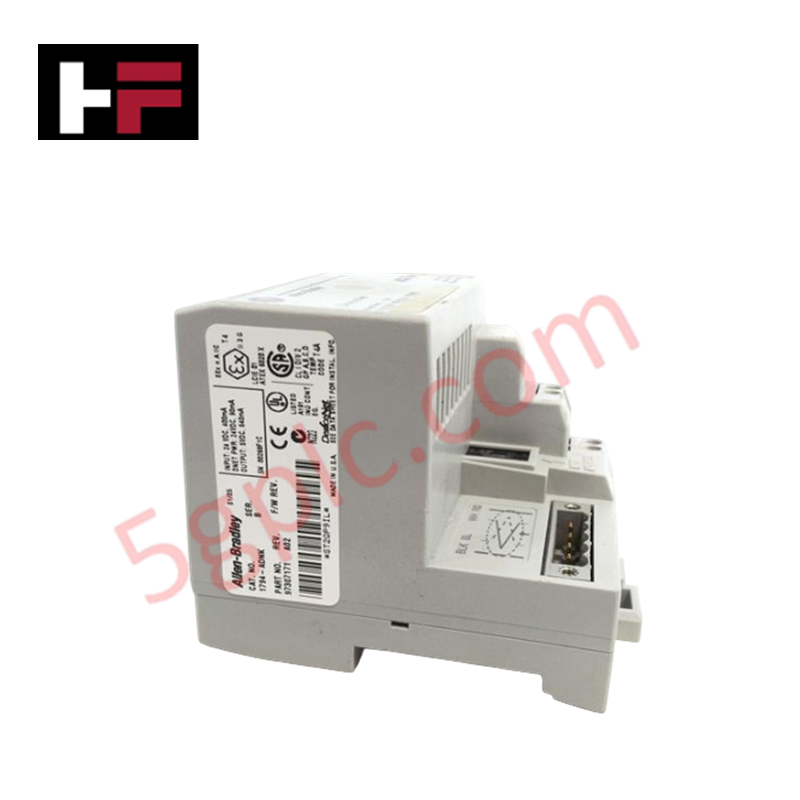

Allen-Bradley 1794-ADNK служит высокопроизводительным коммуникационным интерфейсом для системы FLEX I/O, обеспечивая связь распределённых модулей ввода-вывода с сетью DeviceNet. Этот адаптер управляет обменом данными между контроллером и до восьми модулями FLEX I/O, снижая затраты на проводку и упрощая архитектуру системы. Специально разработанный для работы в сложных условиях, этот вариант оснащён конформным покрытием для защиты внутренней электроники от влаги, пыли и химических загрязнений. Мы поставляем этот блок в 100% новом и оригинальном заводском состоянии, гарантируя максимальную стабильность сети и долговечность оборудования.
Технические характеристики
1794-ADNK объединяет бесшовное логическое управление с прочной физической защитой:
| Характеристика | Спецификация |
| Производитель | Allen-Bradley / Rockwell Automation |
| Номер модели | 1794-ADNK |
| Сетевой протокол | DeviceNet |
| Входное напряжение | 24 В постоянного тока |
| Ёмкость ввода-вывода | Поддержка до 8 модулей FLEX I/O |
| Защита | Конформное покрытие (версия K) |
| Скорость связи | 125k, 250k, 500k бит/с (автоматическое определение скорости) |
| Крепление | На DIN-рейку или панель |
| Вес | 0,18 фунта (0,08 кг) |
| Категория | Распределённый ввод-вывод / логика постоянного тока |
Преимущества конструкции
-
Устойчивость к экстремальным условиям: Конформное покрытие обеспечивает специализированный химический барьер. Это решает основную промышленную проблему коррозии печатных плат на объектах очистки сточных вод, в нефтегазовой и химической промышленности, где агрессивные газы и высокая влажность обычно сокращают срок службы стандартной электроники.
-
Компактный размер: Ультракомпактный и лёгкий дизайн (0,18 фунта) позволяет устанавливать устройство в неглубокие распределительные коробки. Это оптимизирует пространство на DIN-рейке в переполненных шкафах управления, позволяя размещать распределённое управление ближе к полевым датчикам и исполнительным механизмам.
-
Упрощённая интеграция с DeviceNet: Адаптер оснащён автоматическим определением скорости передачи данных. Это исключает ошибки ручной настройки при вводе в эксплуатацию, позволяя модулю мгновенно синхронизироваться с параметрами существующего сетевого трафика при включении питания.
-
Модульная масштабируемость: Этот адаптер устраняет необходимость в локальном шкафу ПЛК в удалённых местах. Он преобразует стандартный узел DeviceNet в универсальную станцию ввода-вывода, позволяя инженерам комбинировать цифровые, аналоговые и специализированные модули на одном узле.
Часто задаваемые вопросы
В: Что означает суффикс "K" в 1794-ADNK по сравнению со стандартным 1794-ADN?
О: "K" обозначает, что этот модуль имеет конформное покрытие. Функциональность идентична стандартной версии, но вариант "K" проходит дополнительный производственный процесс нанесения защитной плёнки на электронику, что обязательно для условий с уровнем агрессивности "Class G3".
В: Как установить сетевой адрес на 1794-ADNK?
О: Используйте два поворотных переключателя на боковой стороне модуля для установки адреса узла DeviceNet (MAC ID). Переключатели позволяют задать адреса от 00 до 63. Убедитесь, что адрес уникален, перед подачей питания на сеть.
В: Требуется ли отдельное питание для модулей ввода-вывода?
О: 1794-ADNK требует внешнего источника питания 24 В постоянного тока для питания адаптера и шины для подключённых модулей. Обратите внимание, что питание сети DeviceNet (от магистрали) обеспечивает только коммуникационную часть адаптера, а не логику ввода-вывода.
В: Совместим ли 1794-ADNK со всеми базами клемм FLEX I/O?
О: Да. Он монтируется непосредственно на любую базу клемм серии 1794-TB. Адаптер защёлкивается на DIN-рейку и подключается к первой базе в цепочке, обеспечивая интерфейс для всех последующих модулей в стеке.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
Техническое руководство и руководство по покупке
Освоение маркировки проводов в промышленной автоматизации: сила кабельных наконечников и перекрёстной маркировки
Правильная маркировка проводов - основа надежного монтажа и длительного обслуживания систем управления. В сложных условиях промышленной автоматизации техники оконцовывают тысячи жил внутри шкафов управления, кроссовых стоек и полевых распределительных коробок. Наконечники служат индивидуальными трубчатыми маркерами-муфтами, которые надевают на жилы перед окончательным оконцеванием. Если раньше техники полагались на предварительно напечатанные отдельные буквенные кольца, то теперь производители шкафов управления используют автоматические принтеры для маркировки наконечников. Эти принтеры с термотрансферной печатью создают долговечные термоусадочные маркеры в виде отдельных муфт, точно соответствующие утвержденным схемам электропроводки, что значительно ускоряет сборку шкафов.
Понимание назначения шкафов для подключения сигналов в системах промышленной автоматизации и управления
Шкафы кроссировки служат важным узлом связи между полевыми приборами и централизованными блоками обработки данных. В крупных системах управления на базе DCS и PLC сотни многопарных полевых кабелей идут от местных соединительных коробок к центральному помещению с контрольно-измерительным оборудованием. В шкафу кроссировки размещаются полевые клеммные блоки, устройства защиты от импульсных перенапряжений, барьеры искробезопасности и промежуточные реле. Отделяя полевые кабельные соединения от чувствительного оборудования процессоров, инженеры защищают дорогостоящие объединительные платы контроллеров от высоковольтных переходных процессов. Благодаря этому модульному разделению техническое обслуживание значительно упрощается, а расширение системы становится проще.
Ключевые рекомендации по прокладке проводки и установке ПЛК в промышленной автоматизации
Успешное внедрение системы управления начинается с тщательного изучения технической документации производителя. Контроллеры крупных брендов, таких как Allen-Bradley, Siemens и Schneider Electric, имеют уникальную компоновку клемм. Перед подключением кабелей питания инженеры должны проверить требования к напряжению, чтобы предотвратить катастрофическое повреждение оборудования. При стандартном подключении к электросети необходимо строго соблюдать региональные электротехнические нормы и правильно маркировать провода по цвету. Кроме того, сборщики шкафов управления должны всегда обеспечивать надежное низкоомное заземление медным проводником сечением не менее 16 AWG, напрямую подключенным к главной заземляющей шине предприятия.
