Детали продукта
Описание продукта

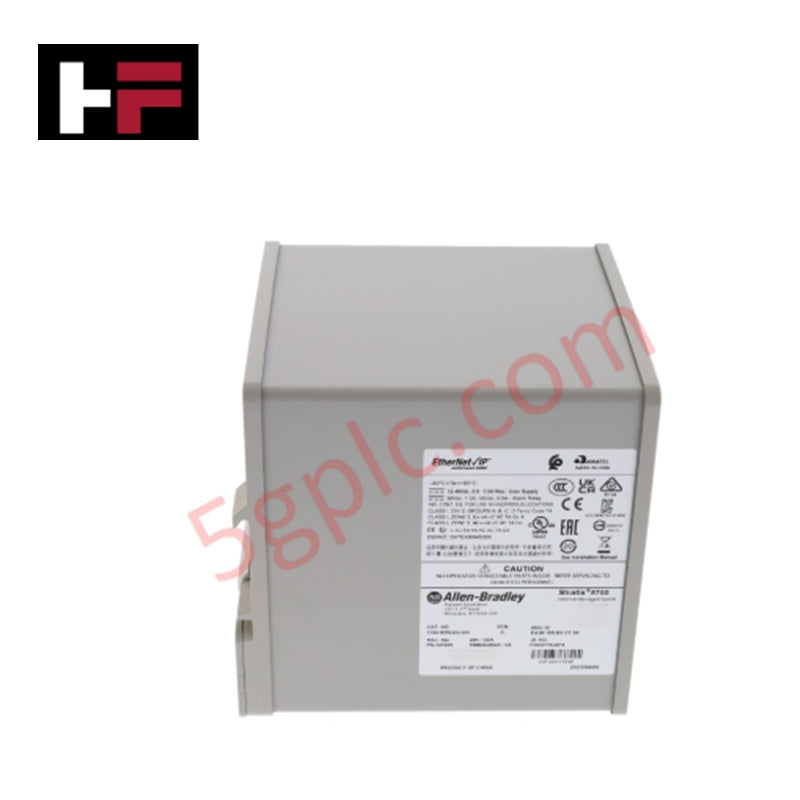

Управляемый коммутатор Ethernet Allen-Bradley 1783-BMS20CA Stratix 5700 обеспечивает высокопроизводительное управление сетью для систем промышленной автоматизации. Разработан для прочности и надежности, поддерживает до 20 Ethernet-портов, обеспечивая гибкую связь между контроллерами, человеко-машинными интерфейсами и полевыми устройствами в производственных и технологических процессах.
Технические характеристики
-
Номер модели: 1783-BMS20CA
-
Серия продукта: Stratix 5700
-
Производитель: Allen-Bradley (Rockwell Automation)
-
Тип: Управляемый коммутатор Ethernet
-
Общее количество Ethernet-портов: 20
-
Интерфейс Ethernet: Разъёмы RJ45, соответствующие IEC 60603-7
-
Поддерживаемые типы кабеля: Категория 5e или выше (соответствует TIA 568-B.1 и ISO/IEC 24702)
-
Требования к питанию: 12–48 В постоянного тока, 0,5–3,0 А макс., класс 2/SELV
-
Потребляемая мощность: 21 Вт типично при 24 В постоянного тока, 40°C (104°F); 30 Вт макс.
-
Рейтинг реле тревоги: 1 А при 30 В постоянного тока или 0,5 А при 48 В постоянного тока
-
Изоляционное напряжение: 50 В постоянного тока непрерывно, базовая изоляция между цепями питания, Ethernet и портами тревоги (испытано при 850 В постоянного тока в течение 60 секунд)
-
Подключение питания постоянного тока: Медный провод сечением 0,5–0,8 мм² (20–18 AWG), сплошной или многожильный, с температурой изоляции не ниже 75°C
-
Подключение тревоги: Медный витой провод сечением 0,5–0,8 мм² (AWM 1007/1569), длина оголённого конца 6,3 мм ±0,5 мм
-
Подключение заземления: Медный многожильный провод сечением не менее 4,0 мм² (12 AWG)
-
Крутящий момент:
-
Разъёмы питания и тревоги: 0,23 Н•м (2,0 фунт•дюйм)
-
Клемма заземления: максимум 0,96 Н•м (8,5 фунт•дюйм)
-
Категория проводки: Категория 3 (консольные и тревожные порты), Категория 2 (питание и Ethernet-порты)
-
Тип корпуса: Открытый тип, без защитного класса
-
Поддерживаемые аксессуары:
-
Карта памяти: 1784-SD1
-
SFP-модули: 1783-SFP100FX, 1783-SFP1GSX, 1783-SFP100LX, 1783-SFP1GLX
-
Вес: 2,04 кг (4,5 фунта)
Сценарии применения
Этот управляемый коммутатор идеально подходит для промышленных Ethernet-сетей, требующих обмена данными в реальном времени, детерминированной связи и резервирования. Обычно используется в:
-
Автоматизации заводов и сборочных линий
-
Системах управления и контроля технологических процессов
-
Сетях связи «машина-машина» (M2M)
-
Панелях управления с ПЛК Allen-Bradley или системами CompactLogix
Часто задаваемые вопросы
В1: Поддерживает ли 1783-BMS20CA оптоволоконные подключения?
О1: Да. Поддерживает дополнительные SFP-модули для оптоволоконного соединения, включая трансиверы 100FX, 1GSX, 100LX и 1GLX.
В2: Каков диапазон рабочих температур?
О2: Типичные модели Stratix 5700 работают в диапазоне от -40°C до +60°C, обеспечивая стабильную работу в сложных условиях.
В3: Можно ли использовать карту SD стороннего производителя для резервного копирования настроек?
О3: Рекомендуется использовать карту Allen-Bradley 1784-SD1 для обеспечения совместимости и сохранности данных.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
