Детали продукта
Обзор продукта

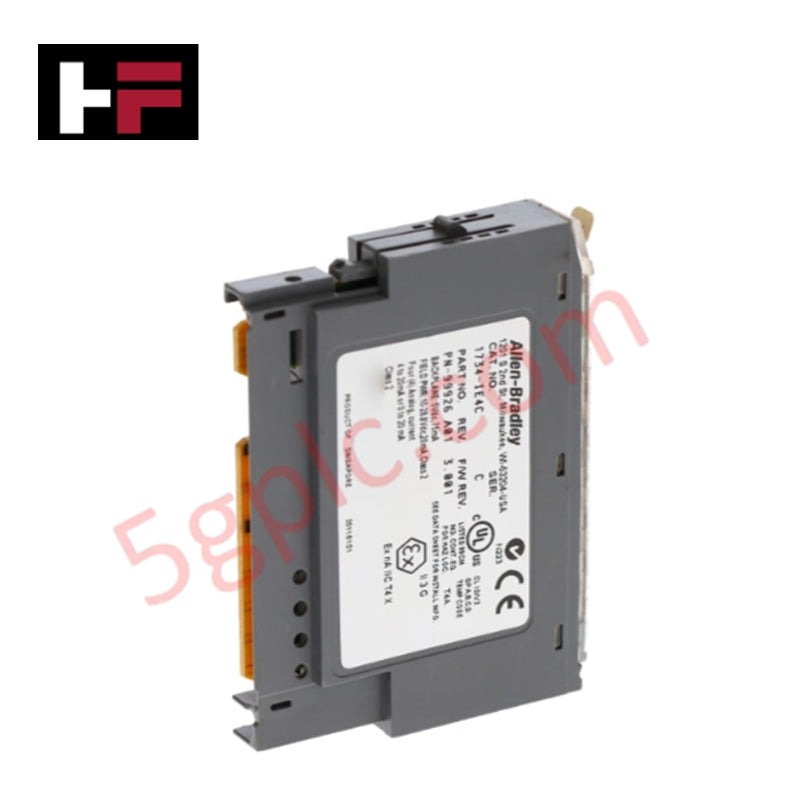

Модуль Allen-Bradley 1734-IE4C представляет собой решение с высокой плотностью аналоговых входов в семействе POINT I/O. Этот модуль преобразует аналоговые токовые сигналы от полевых устройств — таких как датчики давления, расходомеры и температурные датчики — в цифровые значения для контроллера. Он поддерживает диапазоны входных сигналов 0–20 мА и 4–20 мА на четырёх однополярных каналах. Мы поставляем этот блок 100% новым и оригинальным, гарантируя, что ваша распределённая архитектура ввода-вывода сохраняет точную калибровку сигнала и термическую стабильность, необходимые для ответственных промышленных процессов.
Технические характеристики
| Параметр | Детали спецификации |
| Количество входов | 4 однополярных токовых входа |
| Диапазон входного сигнала | 4–20 мА или 0–20 мА |
| Абсолютная точность | 0,1% от полного масштаба при 25°C |
| Тип преобразования | Дельта-Сигма |
| Формат данных | Знаковое целое число |
| Входное сопротивление | 60 Ом |
| Подавление синфазного сигнала | -120 дБ |
| Положение ключевого переключателя | Позиция 3 |
| Вес | 0,06 фунта (0,03 кг) |
Преимущества для инженеров
-
Высокоточное преобразование Дельта-Сигма: Модуль 1734-IE4C использует аналогово-цифровое преобразование по технологии Дельта-Сигма. Эта технология выполняет сверхдискретизацию входного сигнала для фильтрации высокочастотных помех, обеспечивая абсолютную точность 0,1% для чувствительных измерений процессов.
-
Максимальная помехозащищённость: Коэффициент подавления синфазного сигнала -120 дБ позволяет модулю сохранять целостность сигнала даже в условиях сильных электромагнитных помех. Это подавление предотвращает искажение потока данных 4-20 мА из-за шумов заземления.
-
Оптимизированная по пространству высокая плотность: Модуль объединяет четыре независимых канала в ультракомпактном форм-факторе POINT I/O. Такая плотная компоновка значительно сокращает длину DIN-рейки в переполненных шкафах управления без ущерба для тепловых характеристик.
-
Упрощённая диагностика: Встроенные индикаторы состояния обеспечивают мгновенную визуальную обратную связь о состоянии модуля и сети. Эти светодиоды позволяют обслуживающему персоналу быстро выявлять неисправности по каналам или проблемы с питанием, сокращая время на устранение неполадок.
Часто задаваемые вопросы
-
Как предотвратить повреждения при установке?
-
Убедитесь, что ключевой переключатель на базовом терминале 1734-TB или 1734-TBS установлен в позицию 3 перед установкой модуля. Этот механический замок предотвращает случайную установку неправильного типа модуля в проводную базу, защищая как модуль, так и полевую проводку от перенапряжения.
-
Требуется ли внешняя калибровка модуля?
-
Модуль 1734-IE4C поставляется с заводской калибровкой, обеспечивающей точность 0,1% от полного масштаба. При нормальных условиях эксплуатации преобразователь Дельта-Сигма компенсирует незначительные термические дрейфы. Для сред с сертификацией ISO рекомендуется ежегодная проверка входной цепи вместо ручной настройки модуля.
-
Это устройство «новый излишек» или «открытая коробка»?
-
Мы гарантируем, что этот 1734-IE4C является 100% новым и оригинальным. Он поставляется в оригинальной заводской упаковке Allen-Bradley с пломбами. Это гарантирует, что устройство никогда не было установлено и сохраняет полную механическую целостность позолоченных разъёмов задней панели.
-
Каково значение входного сопротивления 60 Ом?
-
Низкое сопротивление 60 Ом минимизирует падение напряжения на входном модуле. Это позволяет использовать более длинные кабельные линии между полевым передатчиком и стойкой POINT I/O, оставляя больше «запаса напряжения» для эффективной работы передатчика в стандартной 24В постоянного тока цепи.
