Детали продукта
Обзор продукта

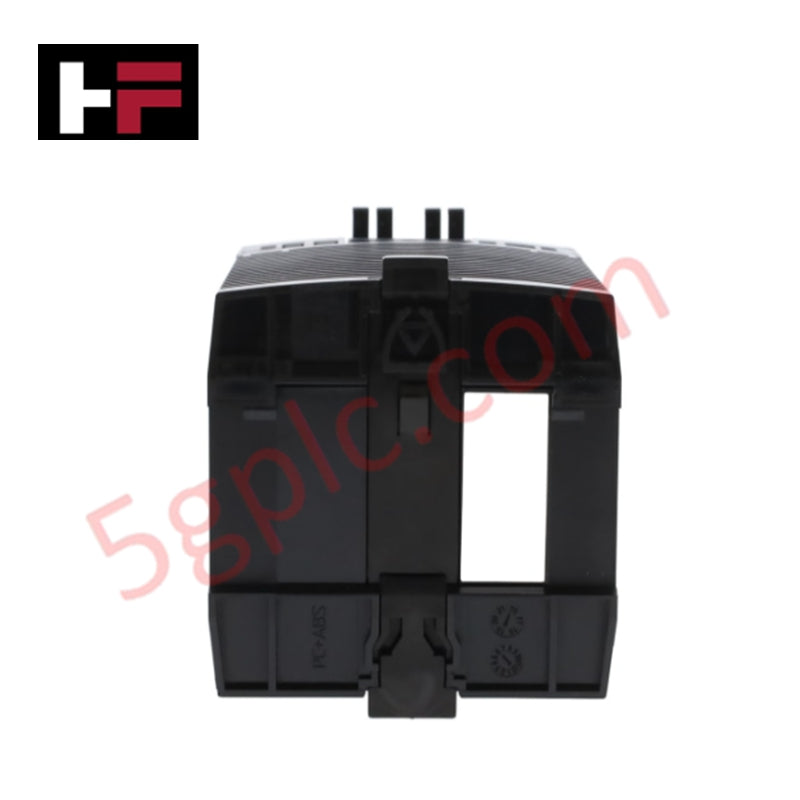

Allen-Bradley 1606-XLP100E обеспечивает эффективное преобразование энергии для промышленных систем управления. Этот импульсный источник питания принимает входное напряжение 200-240 В переменного тока и стабилизирует его на выходе постоянного тока. Он обеспечивает мощность до 100 Вт, что делает его подходящим для питания ПЛК, человеко-машинных интерфейсов и датчиков. Устройство оснащено регулируемым выходным напряжением для компенсации падений напряжения и сигналом "DC-OK" для удалённого мониторинга. Мы поставляем этот товар как 100% новый, запечатанный на заводе.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Импульсный источник питания |
| Входное напряжение | 200-240 В переменного тока |
| Выходная мощность | 100W |
| Выходной ток | 2,1 А |
| Выходное напряжение | Регулируемый |
| Клеммы | Винтовой/пружинный зажим |
| Выделение тепла | Минимальное |
| Вес | 0,81 фунта (0,37 кг) |
Преимущества для инженерии
Компактный дизайн, экономящий место
1606-XLP100E имеет тонкий профиль, который максимально использует пространство панели. Его компактный размер позволяет устанавливать устройство в ограниченных пространствах рядом с другими элементами управления. Такая форма уменьшает общий размер шкафа управления, позволяя увеличить плотность компонентов без ущерба для вентиляции и доступности.
Эффективное тепловое управление
Технология импульсного питания обеспечивает высокую эффективность, что приводит к минимальному выделению тепла. Эта особенность снижает тепловую нагрузку внутри корпуса, часто устраняя необходимость в дополнительных вентиляторах или теплообменниках. Поддерживая более низкую внутреннюю температуру шкафа, вы продлеваете срок службы чувствительной электроники, установленной рядом.
Интегрированная диагностика и подключение
Модуль включает контакт сигнала "DC-OK". Эта функция отправляет дискретный сигнал на ПЛК, если выходное напряжение падает или отсутствует, позволяя системе управления немедленно реагировать на потерю питания. Кроме того, клеммы с пружинным зажимом обеспечивают быструю и виброустойчивую проводку, сокращая время установки и предотвращая ослабление соединений.
Часто задаваемые вопросы
Q: Можно ли регулировать выходное напряжение 1606-XLP100E?
A: Да. Устройство оснащено регулируемым подстроечным резистором выходного напряжения. Это позволяет точно настроить напряжение для компенсации падения напряжения на длинных кабельных линиях или для соответствия конкретным требованиям нагрузки.
Q: Какой тип входного питания требуется для этого устройства?
A: Суффикс "E" указывает, что эта модель предназначена для входного напряжения 200-240 В переменного тока. Она несовместима с входами 24 В постоянного тока или 110 В переменного тока. Перед установкой убедитесь, что ваше основное питание соответствует этой спецификации.
Q: Как работает сигнал "DC-OK"?
A: Контакт реле "DC-OK" замыкается, когда выходное напряжение находится в правильном диапазоне. Если устройство отключается из-за перегрузки, перенапряжения или сбоя входного сигнала, контакт размыкается. Вы можете подключить этот контакт к цифровому входу вашего ПЛК для запуска сигнала тревоги или безопасной последовательности отключения.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
Техническое руководство и руководство по покупке
Понимание реле безопасности в промышленной автоматизации: архитектура, работа и функциональная безопасность
Стандартные электромеханические реле обеспечивают базовую электрическую изоляцию между низковольтными цепями управления и мощными выходными нагрузками. В обычном реле переключения магнитная катушка приводит в действие механические контакты: общий (COM), нормально разомкнутый (NO) и нормально замкнутый (NC). Однако применение стандартных реле в критически важных цепях защитной блокировки сопряжено с серьёзными рисками для функциональной безопасности. Высокий пусковой ток или механический износ могут привести к неразмыканию контактов. Если контакты залипнут в цепи аварийного останова, нажатие кнопки не остановит опасное движение оборудования. Поэтому международные стандарты функциональной безопасности запрещают использовать стандартные реле для критически важных функций защиты оборудования.
Освоение маркировки проводов в промышленной автоматизации: сила кабельных наконечников и перекрёстной маркировки
Правильная маркировка проводов - основа надежного монтажа и длительного обслуживания систем управления. В сложных условиях промышленной автоматизации техники оконцовывают тысячи жил внутри шкафов управления, кроссовых стоек и полевых распределительных коробок. Наконечники служат индивидуальными трубчатыми маркерами-муфтами, которые надевают на жилы перед окончательным оконцеванием. Если раньше техники полагались на предварительно напечатанные отдельные буквенные кольца, то теперь производители шкафов управления используют автоматические принтеры для маркировки наконечников. Эти принтеры с термотрансферной печатью создают долговечные термоусадочные маркеры в виде отдельных муфт, точно соответствующие утвержденным схемам электропроводки, что значительно ускоряет сборку шкафов.
Понимание назначения шкафов для подключения сигналов в системах промышленной автоматизации и управления
Шкафы кроссировки служат важным узлом связи между полевыми приборами и централизованными блоками обработки данных. В крупных системах управления на базе DCS и PLC сотни многопарных полевых кабелей идут от местных соединительных коробок к центральному помещению с контрольно-измерительным оборудованием. В шкафу кроссировки размещаются полевые клеммные блоки, устройства защиты от импульсных перенапряжений, барьеры искробезопасности и промежуточные реле. Отделяя полевые кабельные соединения от чувствительного оборудования процессоров, инженеры защищают дорогостоящие объединительные платы контроллеров от высоковольтных переходных процессов. Благодаря этому модульному разделению техническое обслуживание значительно упрощается, а расширение системы становится проще.
