Детали продукта

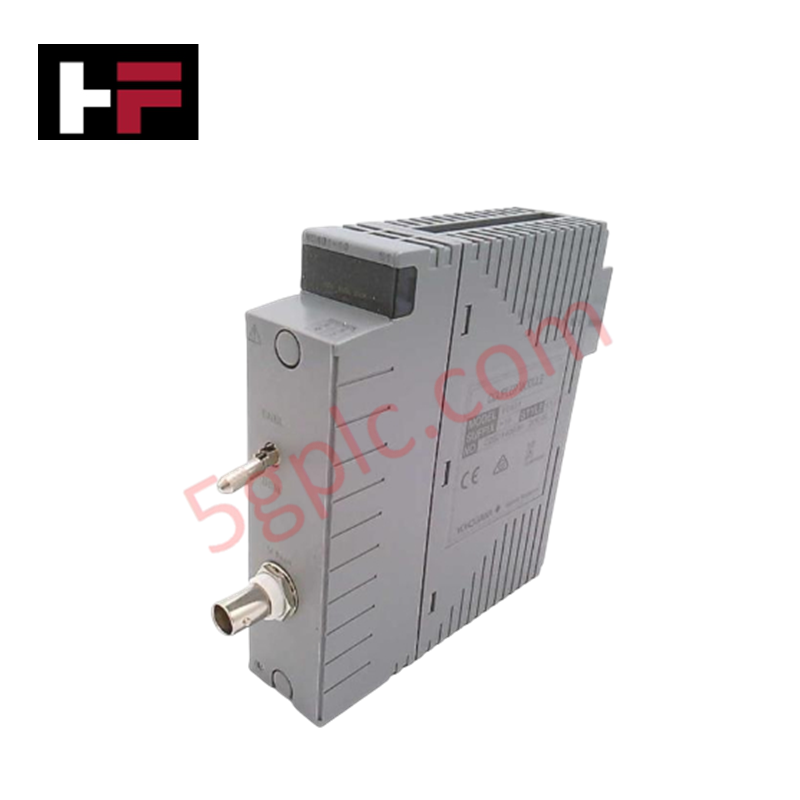

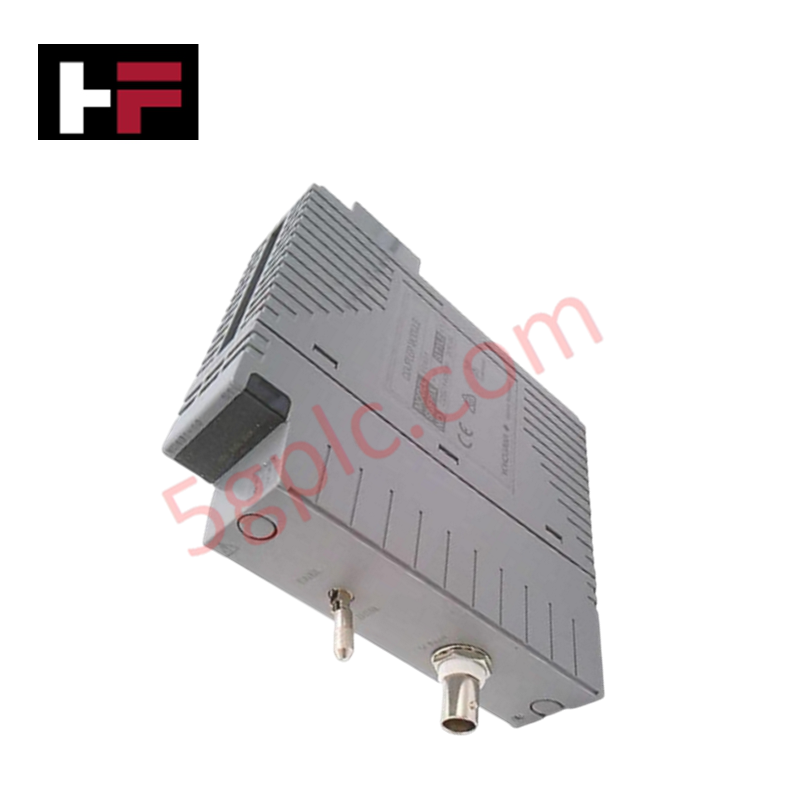

Модуль Yokogawa AIP502 S1 (AIP502, модуль сопряжения V-Net), предназначенный для сопряжения сигналов и работы интерфейса шины в платформах Yokogawa Centum CS и Centum VP, обеспечивает непосредственное физическое и электрическое сопряжение. Он служит узлом интерфейса в собственной топологии связи V-Net, соединяя блоки управления субстойки с сохранением целостности формы сигнала.
Расшифровка суффикса и матрица моделей
| Код / опция | Описание |
|---|---|
| Модель: AIP502 | Базовое обозначение модуля сопряжения V-Net |
| S1 | Версия аппаратной конструкции 1 |
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | AIP502 S1 |
| Бренд | Yokogawa |
| Происхождение | Япония |
| Вес | 0,6 кг (1 фунт 5,0 унции) |
| Размеры | 15,2 см x 7,6 см x 25,4 см (6,0 дюйма x 3,0 дюйма x 10,0 дюйма) |
| Рабочая температура | от 0 до +50 °C |
| Потребляемая мощность | Питание от объединительной платы субстойки |
| Совместимость | Yokogawa Centum CS / Centum VP |
| Функция | Сопряжение сигналов V-Net |
| Тип сети | Интерфейс шины V-Net |
Гальваническая развязка между каналами и интеграция с протоколом токовой петли
AIP502 S1 обеспечивает гальваническую развязку между каналами в цепях внутреннего сопряжения шины V-Net, предотвращая появление разности потенциалов земли между соединёнными субстойками. В то время как низкоуровневые полевые устройства обмениваются данными по архитектурам протокола токовой петли 4–20 мА HART на уровне технологического процесса, AIP502 S1 работает на уровне высокоскоростной системной сети, изолируя линии передачи данных объединительной платы от синфазных электрических помех и высокочастотных переходных помех.
Часто задаваемые вопросы
В: Какова основная функция AIP502 S1 в системе Centum VP?
О: Модуль выполняет функцию аппаратного сопряжения для связи V-Net, передавая кадры данных между шинами объединительной платы и кабелями основной системной сети.
В: Можно ли устанавливать AIP502 S1 в субстойку с объединительной платой при включённом питании?
О: Горячая замена должна строго выполняться в соответствии с рекомендациями Yokogawa для систем Centum; для предотвращения кратковременных ошибок шины при физической замене модуля рекомендуется отключать питание или использовать резервную парную конфигурацию.
Рекомендации по монтажу на объекте
- Защита от электростатического разряда: При работе используйте надлежащим образом заземлённый антистатический браслет, чтобы предотвратить электростатическое повреждение внутренних трансформаторов сопряжения и компонентов на интегральных схемах.
- Установка модуля: Совместите направляющие платы с целевым слотом субстойки и с усилием надавите на модуль, пока задние многоконтактные разъёмы полностью не войдут в разъёмы шасси объединительной платы.
- Заземление экрана: Подключите оплётку всех входящих коаксиальных или экранированных сетевых кабелей непосредственно к шине заземления шкафа с помощью коротких заземляющих перемычек с низким импедансом.
- Разделение кабелей: Прокладывайте кабели связи V-Net в отдельных кабельных лотках на расстоянии от линий распределения питания переменного тока и кабелей двигателей с высоким током.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
