Детали продукта
Обзор продукта

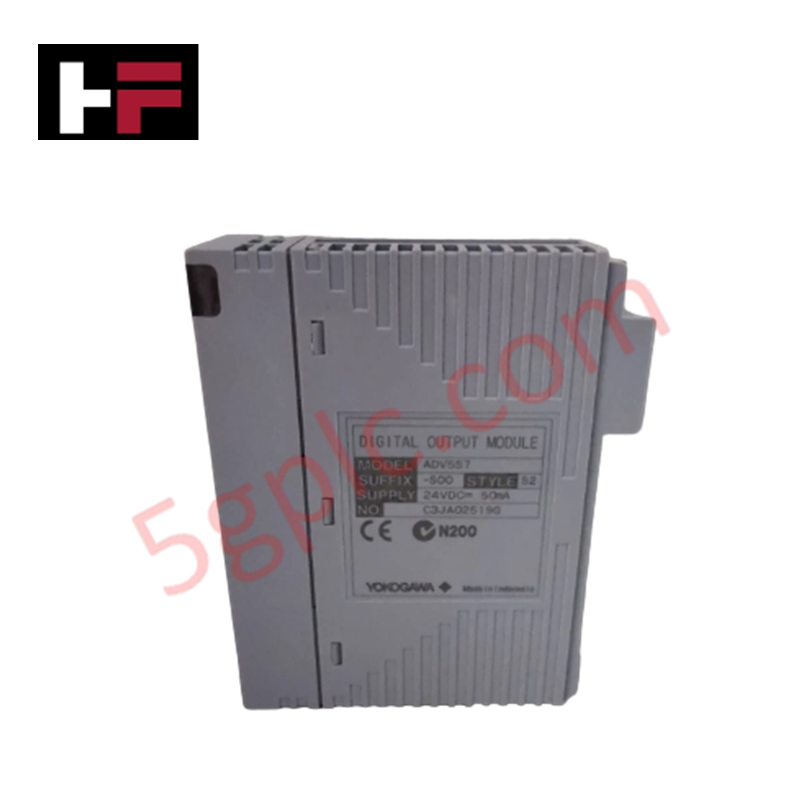

Модуль Yokogawa ADV557-S00 выступает в роли высокоплотного FIO (полевой сетевой ввод/вывод) модуля для интегрированной системы управления производством CENTUM VP. Этот блок обеспечивает 32 выхода с транзисторным токовым стоком, предназначенные для управления дискретными полевыми устройствами, включая соленоидные клапаны, вспомогательные реле и индикаторы. Благодаря интеграции передовых методов широтно-импульсной модуляции (ШИМ) и пропорционального по времени управления, ADV557-S00 обеспечивает точное цифровое регулирование для приложений с зависимостью от рабочего цикла, таких как термический процесс и дозирование химикатов.
Расшифровка номера детали
Yokogawa использует логику с суффиксами для определения функциональной среды оборудования:
| Код | Спецификация |
| ADV557 | 32-канальный модуль цифрового выхода (тип с токовым стоком) |
| -S | Стандартный тип для универсальных FIO-приложений |
| 0 | Всегда 0 (стандартная логика) |
| 0 | Базовый класс защиты окружающей среды (без конформного покрытия) |
Технические характеристики
ADV557-S00 обеспечивает высокоскоростное переключение и надежную электрическую изоляцию:
-
Выходные каналы: 32 канала, токовый сток (транзисторный контакт)
-
Скорость переключения: ≤ 3 мс (статусный выход); ≤ 10 мс (смешанный импульс/статус)
-
Номинальное напряжение нагрузки: 24 В DC (внешнее)
-
Максимальный ток нагрузки: 100 мА на канал
-
Изоляционное напряжение: 2 кВ AC (сигнал-система)
-
Тип подключения: клеммная колодка с прижимом
-
Функции управления: включение/выключение, одиночный импульс, пропорциональное по времени управление
-
Вес: 0,3 кг
Преимущества для инженеров
-
Оптимизированное пространство в шкафу: Объединение 32 каналов в одном модуле сокращает необходимое место в стойке. Использование клемм с прижимом облегчает плотную проводку, позволяя инженерам упростить управление кабелями в ограниченных по пространству помещениях управления.
-
Высокая защита системы: Изоляция 2 кВ AC отделяет помехи с полевой стороны от логики системы. Модуль дополнительно группирует каналы по 16, предотвращая распространение локальных электрических сбоев на всю плату ввода/вывода.
-
Точное управление рабочим циклом: В отличие от стандартных цифровых выходов, ADV557-S00 поддерживает пропорциональный по времени выход. Это позволяет цифровым выходам имитировать аналоговое поведение, обеспечивая более плавное управление нагревателями или дозирующими насосами без необходимости в отдельном аналоговом выходном модуле.
-
Отказоустойчивая архитектура: Модуль полностью поддерживает конфигурации с двойным резервированием узлов. В критических управляющих контурах система обеспечивает непрерывную работу, сохраняя состояния выходов даже при переходе на резервный модуль.
Часто задаваемые вопросы
Является ли этот модуль ADV557-S00 совершенно новым?
Да. Мы поставляем этот продукт как 100% совершенно новый, оригинальное оборудование Yokogawa в заводской запечатанной упаковке для обеспечения максимальной долговечности и надежности.
Могу ли я заменить ADV551 на ADV557-S00?
Хотя оба модуля поддерживают 32-канальный цифровой выход, ADV557-S00 оснащён прошивкой, оптимизированной для конкретных FIO-узлов и улучшенной логикой импульсов. Перед заменой необходимо проверить совместимость вашей текущей шины FIO и версию программного обеспечения CENTUM VP.
Требуются ли внешние компоненты для индуктивных нагрузок?
Да. При управлении индуктивными нагрузками, такими как крупные соленоидные клапаны или реле, необходимо устанавливать внешние диоды обратного хода. Эти диоды предотвращают повреждение транзисторных выходных каскадов из-за обратных ЭДС.
Как токовый сток влияет на мою полевую проводку?
ADV557-S00 переключает отрицательную (общую) сторону нагрузки. Положительное питание 24 В DC необходимо подавать непосредственно на полевое устройство, а отрицательный сигнал возвращать через транзисторный контакт модуля.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
