Детали продукта

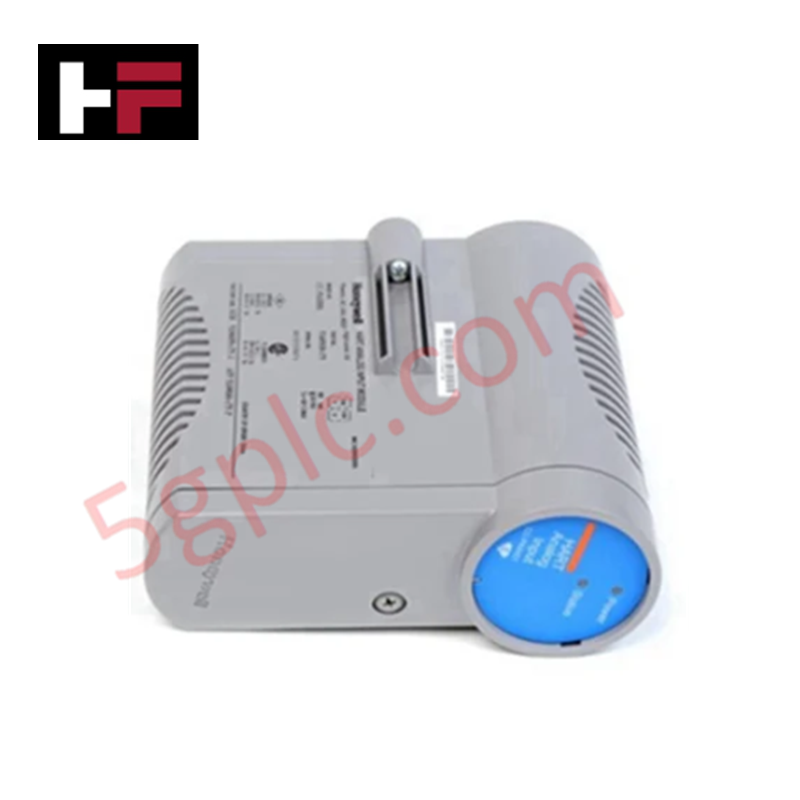

Honeywell 8U-TPOXA1, также указанный в каталогах как модуль шлюза Profibus 8U-TPOXA1, представляет собой специализированный аппаратный компонент для преобразования протоколов и объединения сетей полевой шины в составе платформ Honeywell Experion PKS Series 8.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 8U-TPOXA1 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Вес | 0,7 кг |
| Габариты | 125 мм x 100 мм x 75 мм (W x H x D) |
| Рабочая температура | от -20 deg C до +60 deg C |
| Энергопотребление | Не указано |
| Тип изделия | Модуль шлюза Profibus |
| Поддержка устройств | До 127 устройств Profibus DP |
| Входное напряжение | 100-240 VAC, 50/60 Hz |
| Выходное напряжение | 24 VDC +/- 2% |
| Температура хранения | от -40 deg C до +85 deg C |
| Относительная влажность | от 0% до 95%, без конденсации |
Подключение FOUNDATION Fieldbus / Profibus PA и объединение полевых протоколов
Интерфейс шлюза обеспечивает детерминированное отображение данных между полевыми сетями Profibus DP и архитектурой управления DCS, поддерживая до 127 ведомых узлов, включая полевые датчики, интеллектуальные исполнительные механизмы и вторичные контроллеры. Встроенная гальваническая развязка каналов отделяет контуры физического уровня RS-485 от внутренних логических цепей, подавляя синфазные переходные процессы и колебания потенциала земли. Модуль преобразует диагностические данные от нескольких устройств и циклические технологические переменные непосредственно в карты памяти контроллера без увеличения времени циклов сетевых кадров.
Часто задаваемые вопросы
В: Какое максимальное количество полевых приборов можно подключить к одному шлюзу 8U-TPOXA1?
О: Модуль обеспечивает обмен данными с 127 полевыми устройствами Profibus DP по сегментам сети RS-485.
В: Каковы основные требования к входному питанию переменного тока модуля шлюза 8U-TPOXA1?
О: Встроенный источник питания работает при входном напряжении 100-240 VAC и частоте 50/60 Hz, обеспечивая вспомогательный выход 24 VDC +/- 2%.
В: Какие ограничения температуры окружающей среды действуют при установке модуля в полевом шкафу?
О: Рабочая температура окружающей среды должна находиться в диапазоне от -20 deg C до +60 deg C, а относительная влажность без конденсации — ниже 95%.
Рекомендации по установке в полевых условиях
- Перед монтажом или обслуживанием шлюза 8U-TPOXA1 отключите основную линию распределения питания переменного тока.
- Закрепите корпус модуля размером 125 мм x 100 мм x 75 мм на DIN-рейке с помощью встроенных металлических фиксирующих зажимов, чтобы обеспечить непрерывность заземления корпуса.
- Подключите линии сети RS-485 Profibus DP с помощью стандартных разъёмов DB9 или клеммных колодок, обеспечив правильную установку терминальных резисторов на обоих концах кабеля.
- Прокладывайте кабели полевой связи отдельно от высоковольтных линий переменного тока, чтобы свести к минимуму электромагнитную индукцию и наводки.
- Подключите дренажные провода экранов кабелей к шине защитного заземления шкафа с низким импедансом, чтобы обеспечить непрерывную целостность сигнала полевой шины.
