Детали продукта
Обзор продукта

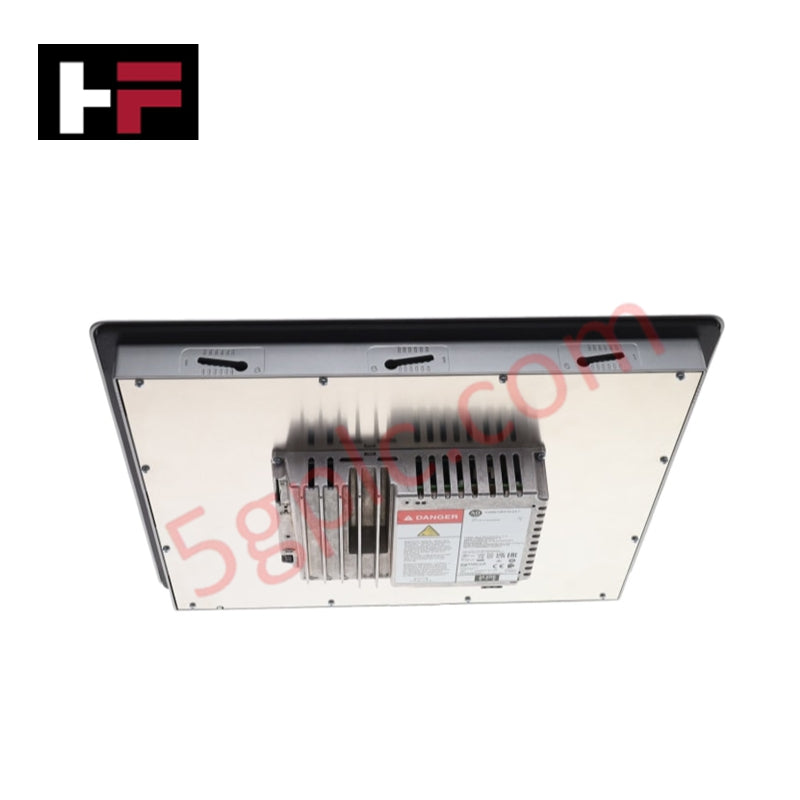

Allen-Bradley 2711P-T15C21D8S является первоклассным решением для визуализации в серии PanelView Plus 7 Standard. Он оснащён большим 15-дюймовым цветным TFT ЖК-дисплеем с активной матрицей, обеспечивающим чёткое разрешение XGA для сложной промышленной графики. Этот терминал позволяет операторам эффективно контролировать, управлять и отображать информацию о состоянии приложения. Мы поставляем это устройство 100% новым и оригинальным, гарантируя, что ваше предприятие получит сертифицированное заводом оборудование, оптимизированное для среды FactoryTalk View Machine Edition.
Технические характеристики
2711P-T15C21D8S сочетает высокое разрешение изображения с компактным промышленным форм-фактором для максимального использования панели.
-
Производитель: Allen-Bradley / Rockwell Automation
-
Тип продукта: Терминал PanelView Plus 7 Standard
-
Ввод оператора: Аналоговый резистивный сенсорный экран
-
Размер дисплея: 15 дюймов (по диагонали)
-
Тип дисплея: Цветной TFT ЖК (18-битная цветная графика)
-
Разрешение: 1024 x 768 XGA
-
Область просмотра: 304 x 228 мм (11.97 x 8.98 дюймов)
-
Соотношение сторон: 4:3
-
Входное напряжение: 24 В постоянного тока номинально (18–30 В DC)
-
Потребляемая мощность: Максимум 50 Вт (2.1A при 24 В DC)
-
Габариты (ВхШхГ): 31.8 x 38.1 x 5.65 см (12.52 x 15.00 x 2.22 дюйма)
-
Размеры выреза: 29 x 35.3 см (11.42 x 13.90 дюйма)
-
Вес: 3.07 кг (6.77 фунтов)
Инженерные преимущества
-
Высокоточная визуализация: Разрешение XGA (1024 x 768) и 18-битная глубина цвета позволяют отображать детализированные схемы P&ID и реалистичные объекты. Такая чёткость снижает ошибки операторов, обеспечивая ясное различие между состояниями системы и сигналами тревоги.
-
Компактный низкопрофильный дизайн: Глубина всего 5.65 см (2.22 дюйма) позволяет легко устанавливать терминал в неглубокие корпуса. Этот низкопрофильный дизайн решает распространённую промышленную задачу интеграции больших экранов в современные компактные шкафы управления.
-
Упрощённая интеграция питания DC: Устройство работает от стандартного питания 24 В DC. Для сред с питанием от переменного тока терминал поддерживает блок питания Allen-Bradley 2711P-RSACDIN на DIN-рейку, что обеспечивает гибкость монтажа и распределения питания в шкафу.
-
Упрощённый вырез панели: Приблизительные размеры выреза 29 x 35.3 см соответствуют стандартным промышленным размерам для 15-дюймовых HMI. Такая стандартизация облегчает модернизацию при замене устаревших дисплеев или интеграцию в новые консоли из нержавеющей стали.
-
Защищённый сенсорный интерфейс: Резистивный сенсорный экран точно реагирует на прикосновения в перчатках и промышленными стилусами. Он сохраняет работоспособность даже в условиях повышенной влажности, пыли или загрязнений, которые могут мешать работе традиционных ёмкостных экранов.
Часто задаваемые вопросы
-
Какой блок питания рекомендуется для 2711P-T15C21D8S?
Терминал требует входное напряжение 24 В DC. Если необходимо преобразовать переменный ток в постоянный, Allen-Bradley рекомендует блок питания 2711P-RSACDIN. Этот модуль на DIN-рейку поддерживает вход 85–265 В AC и обеспечивает необходимое не изолированное питание DC для HMI.
-
Поддерживает ли этот HMI высокоскоростную сетевую связь?
Да. Как терминал PanelView Plus 7 Standard, он оснащён встроенными Ethernet-портами, поддерживающими звездообразные и линейные топологии сети. Это позволяет терминалу напрямую обмениваться данными с контроллерами на базе Logix для высокоскоростного обновления данных и бесшовной интеграции программного обеспечения.
-
Как управлять программным обеспечением приложения для этого терминала?
Вы разрабатываете и управляете экранами с помощью программного обеспечения FactoryTalk View Studio Machine Edition (ME). Терминал запускает среду выполнения ME Station, что обеспечивает быструю смену экранов и надёжную связь с контроллером на производстве.
-
Является ли это устройство «новым» и запечатанным с завода?
Мы гарантируем, что 2711P-T15C21D8S 100% новый и оригинальный. Он поставляется в заводской запечатанной упаковке Allen-Bradley со всеми оригинальными крепёжными элементами и уплотнителями, обеспечивая герметичность по стандарту NEMA при установке.
