Детали продукта
Описание продукта

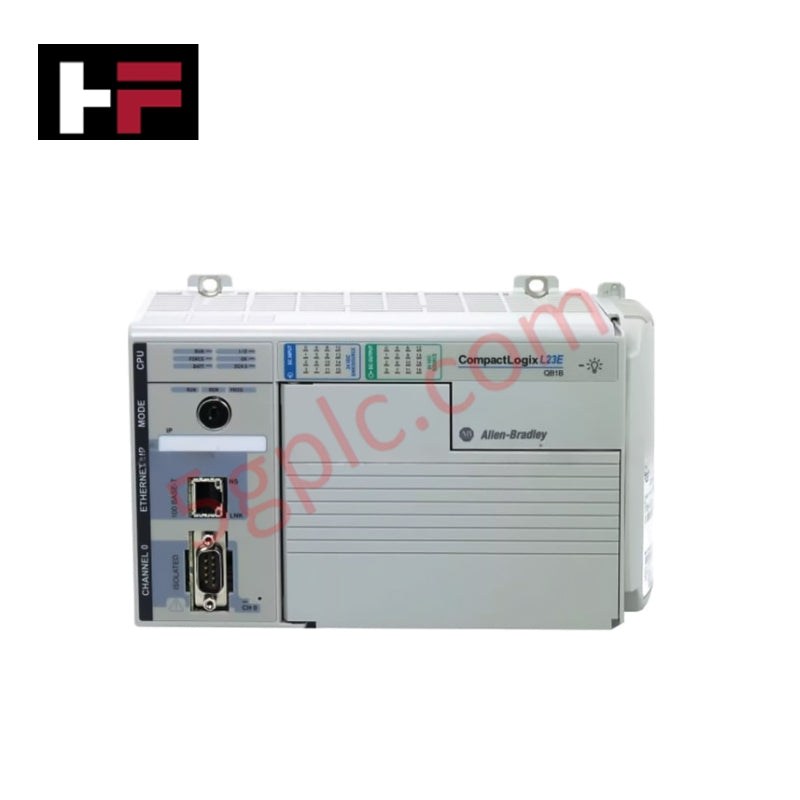

Контроллер Allen-Bradley 1769-L23E-QB1B CompactLogix 5370 L2 — это комплектный процессорный модуль, предназначенный для управления машинами среднего класса. Он объединяет коммуникации, обработку данных и встроенные входы/выходы в одном устройстве, что делает его подходящим для распределённых систем автоматизации, требующих компактного, но мощного управления.
Технические характеристики
-
Производитель Allen-Bradley
-
Линейка продукции CompactLogix 5370 L2
-
Номер детали 1769-L23E-QB1B
-
Категория ПЛК / Управление машинами
-
Вес 2,00 фунта (0,91 кг)
-
Тип модуля Процессорный модуль
-
Память 512 КБ
-
Порты связи 1 Ethernet/IP, 1 RS-232
-
Поддерживаемые протоколы EtherNet/IP, DF1, DH485, ASCII
-
Встроенные входы 16 × 24 В постоянного тока
-
Максимальное количество поддерживаемых модулей ввода/вывода 3 × модуля 1769
-
Поддерживаемые задачи 32 задачи
-
Программ на задачу До 100
-
Языки программирования Релейная лестничная диаграмма (только для задач безопасности), структурированный текст, функциональные блоки, SFC
-
Способ крепления На DIN-рейку или панель
-
Ток потребления при 5 В постоянного тока 1000 мА
-
Ток потребления при 24 В постоянного тока 700 мА
-
Серии A и B
-
Заменяемый клеммный блок 1769-RTBN18
-
Батарея 1769-BA
-
Концевая крышка 1769-ECR
-
Тип провода Медь, рассчитанный на 90 °C
-
Размер провода (сплошной) 22–14 AWG
-
Размер провода (многожильный) 22–16 AWG
-
Испытательное напряжение изоляции 30 В
-
Потребляемая мощность 31,1 Вт
-
Тепловыделение 6,3 Вт
Сценарии применения
-
Компактное управление машинами с встроенными входами/выходами и подключением по Ethernet
-
Распределённые системы автоматизации с ограниченным пространством для контроллеров
-
Применения, требующие нескольких языков программирования для гибкого проектирования логики
Часто задаваемые вопросы
-
В: Сколько встроенных входов доступно? О: Шестнадцать входов на 24 В постоянного тока.
-
В: Какие протоколы связи поддерживаются? О: EtherNet/IP, DF1, DH485 и ASCII.
-
В: Сколько модулей ввода/вывода можно добавить? О: До трёх модулей 1769.
