Детали продукта
Описание продукта

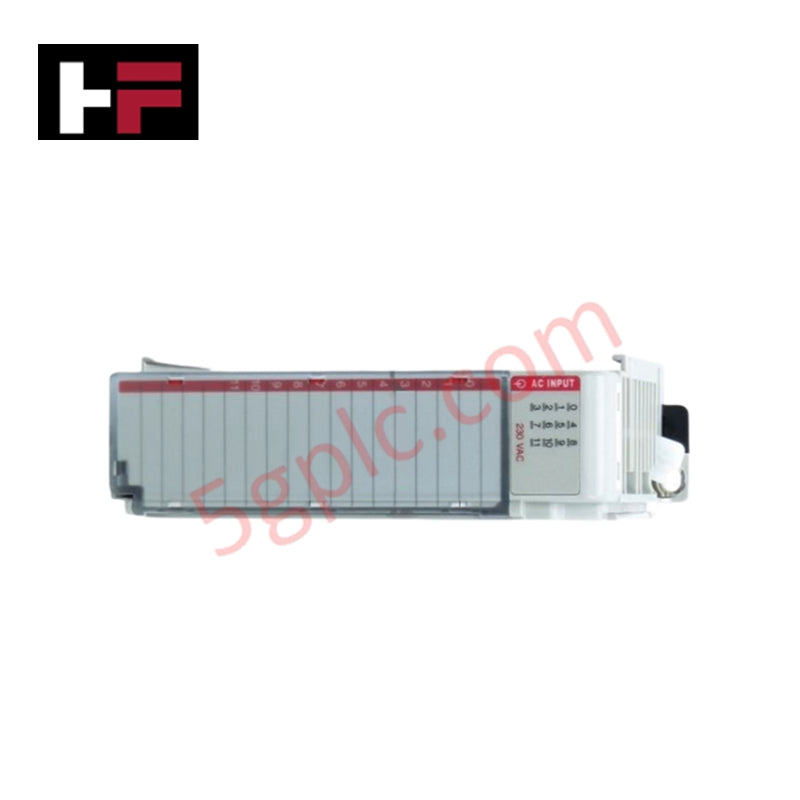

Allen-Bradley 1769-IM12 — это модуль ввода переменного тока на 12 каналов с напряжением 240 В, предназначенный для систем управления CompactLogix и MicroLogix 1500. Он обеспечивает надёжное получение цифровых сигналов для промышленных автоматизированных процессов, работающих с входами переменного тока. Этот модуль позволяет эффективно контролировать несколько полевых устройств, сохраняя электрическую изоляцию и компактность установки в шкафах управления.
Технические характеристики
-
Номер модели: 1769-IM12
-
Производитель: Allen-Bradley (Rockwell Automation)
-
Серия: CompactLogix I/O
-
Тип изделия: Модуль ввода переменного тока на 12 каналов
-
Количество входов: 12
-
Категория входного напряжения: 120/240 В переменного тока
-
Номинальное входное напряжение: 240 В переменного тока
-
Диапазон рабочего напряжения: 79–264 В переменного тока, 47–63 Гц
-
Задержка сигнала: 20 мс типично (включение/выключение)
-
Изоляционное напряжение: 250 В (непрерывно), базовая изоляция между входными каналами и шиной
-
Потребляемая мощность: максимум 2,4 Вт
-
Ток шины: 75 мА при 5 В постоянного тока
-
Расположение по расстоянию: До 8 модулей от процессора без дополнительного источника питания
-
Заменяемый клеммный блок: 1769-RTBN18 (съёмный клеммный блок с винтовыми соединителями NEMA)
-
Тип проводки: Медный, рассчитанный на температуру не ниже 90°C (194°F)
-
Размер провода (сплошной): 22–14 AWG
-
Размер провода (многожильный): 22–16 AWG
-
Тип корпуса: Открытый тип для монтажа на панель или DIN-рейку
-
Рабочая температура: 0°C до +60°C (32°F до 140°F)
-
Температура хранения: -40°C до +85°C (-40°F до 185°F)
-
Относительная влажность: 5% до 95%, без конденсации
-
Вес: 0,48 кг (1,06 фунта)
Основные особенности
-
Высокая плотность — 12 входов для компактных систем ввода-вывода
-
Широкий диапазон входного напряжения, поддерживающий системы на 120 В и 240 В переменного тока
-
Встроенная электрическая изоляция для надёжной защиты от помех
-
Поддержка модульного соединения с другими блоками CompactLogix I/O
-
Простая проводка и замена благодаря съёмному клеммному блоку
Сценарии применения
1769-IM12 идеально подходит для промышленных систем автоматизации, требующих надёжного контроля входов переменного тока. Распространённые области применения включают:
-
Панели управления машинами и оборудованием
-
Системы распределения электроэнергии и управления электродвигателями
-
Автоматизация зданий и систем отопления, вентиляции и кондиционирования
-
Входы производственных процессов, такие как концевые выключатели и датчики
Часто задаваемые вопросы
В1: Можно ли использовать 1769-IM12 с системами CompactLogix и MicroLogix?
О1: Да. Он совместим с контроллерами CompactLogix и базовой системой MicroLogix 1500.
В2: Поддерживает ли этот модуль сигналы 24 В переменного тока?
О2: Нет. Модуль предназначен для более высокого напряжения переменного тока, обычно 120 В или 240 В.
В3: Какой клеммный блок следует использовать для замены проводки?
О3: Используйте 1769-RTBN18 клеммный блок для прямой замены и надёжного подключения проводов.
