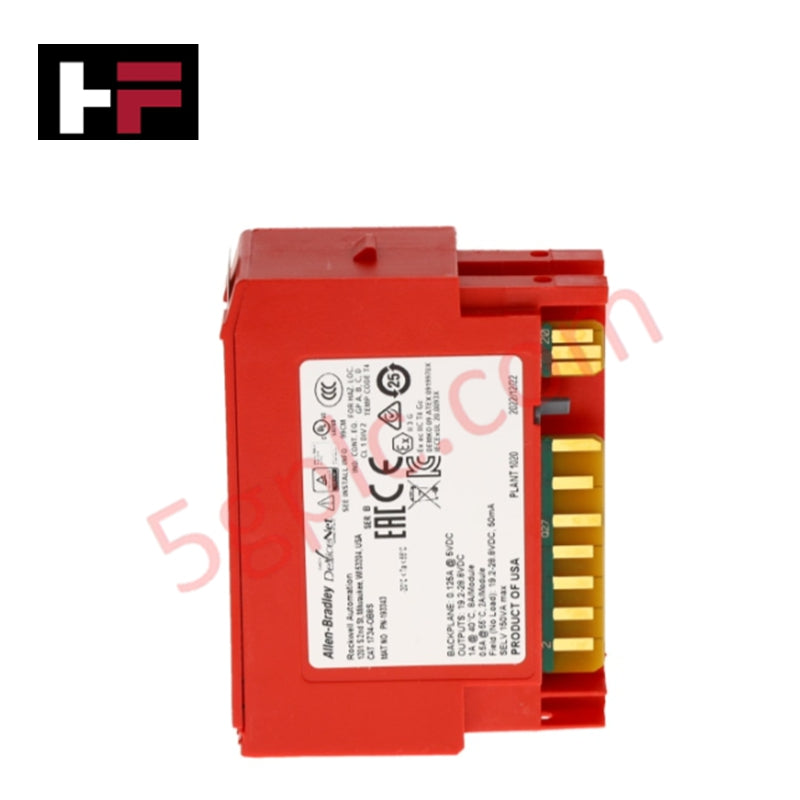

1734-OB8S | Allen-Bradley POINT Guard I/O | 8-точечный 24VDC цифровой модуль выходов безопасности

Обзор модуля

 1734-OB8S — это высоконадежный модуль POINT Guard I/O, разработанный для критически важных с точки зрения безопасности приложений в экосистеме Allen-Bradley (Rockwell Automation). Выполняя функции специализированного 8-точечного цифрового выходного модуля безопасности, он обеспечивает детерминированное управление, необходимое для аварийных остановок, световых завес и блокировок защитных ограждений. При интеграции в систему контроллера GuardLogix или SmartGuard через EtherNet/IP или DeviceNet,  1734-OB8S гарантирует выполнение функций безопасности с соответствием SIL 3, PLe и категории 4. Компактный форм-фактор POINT I/O позволяет локализовать управление безопасностью, сокращая сложные прокладки проводки к основному шкафу управления.

Подробные технические характеристики

 1734-OB8S спроектирован для отказоустойчивого переключения нагрузок постоянного тока 24 В с непрерывной внутренней диагностикой для обнаружения коротких замыканий или замыканий на землю.

• Тип модуля: POINT Guard I/O выход безопасности

• Точки выходов безопасности: 8 точек (источник)

• Номинальное напряжение питания: 24 В постоянного тока

• Диапазон рабочего напряжения: от 19,2 до 28,8 В постоянного тока

• Максимальный выходной ток: 8,0 А на модуль (1,0 А на точку при 40°C)

• Потребляемая мощность: 4,5 Вт

• Тепловыделение: 15,38 БТЕ/час

• Классы безопасности: SIL 3 (IEC 61508), PLe (ISO 13849-1), категория 4

• Ток шины задней панели: 175 мА при 5 В постоянного тока

• Диагностика на уровне точек: Обнаружение короткого замыкания, защита от перегрузки и импульсное тестирование

• Ориентация монтажа: горизонтальная или вертикальная

• Масса: 0,25 фунта (0,11 кг)

• Степень защиты корпуса: открытый тип (IP20)

Расширенные функции безопасности и диагностики

 1734-OB8S отличается способностью выявлять потенциальные аппаратные отказы до того, как они приведут к опасному состоянию. Каждый выход способен выполнять «импульсное тестирование», при котором выход кратковременно отключается и снова включается (слишком быстро, чтобы повлиять на нагрузку), чтобы проверить работоспособность схемы переключения и отсутствие внешних перекрестных цепей. В случае обнаружения неисправности модуль переходит в безопасное состояние «выключено» и передает конкретный код ошибки обратно контроллеру безопасности для быстрого устранения неполадок.

Требования к системе и установка

Для использования  1734-OB8S модуль должен быть установлен в съемную клеммную базу  1734-TB или  1734-TBS . Требуется адаптер 1734-AENTR (Ethernet) или 1734-PDN (DeviceNet), поддерживающий протокол CIP Safety. При конфигурации в Studio 5000 Logix Designer пользователь должен задать номер сети безопасности (SNN) и права владения, чтобы обеспечить надежную и уникальную идентификацию данных безопасности в сети.

Технические вопросы и ответы

Можно ли использовать 1734-OB8S в стандартной (небезопасной) стойке POINT I/O?

Хотя модуль физически подходит для стойки,  1734-OB8S требует контроллера безопасности (например, GuardLogix) и коммуникационного адаптера с рейтингом безопасности для работы. Он не может управляться стандартным небезопасным ПЛК.

Какой максимальный ток можно потреблять при высоких температурах?

При 55°C (131°F) общий ток модуля обычно снижается. Максимальный ток на точку составляет 1,0 А при 40°C, но всегда следует обращаться к кривым снижения характеристик 1734-OB8S, если температура окружающей среды в шкафу превышает 45°C, чтобы избежать теплового отключения.

Поддерживает ли этот модуль биполярное подключение выходов?

 1734-OB8S обеспечивает выходы типа источник. Для приложений, требующих двухканального (биполярного) переключения, где одна сторона является источником, а другая — стоком, обычно используют этот модуль в сочетании с входом безопасности или специализированными схемами подключения, описанными в руководстве по безопасности Guard I/O.
