Детали продукта
Обзор продукта

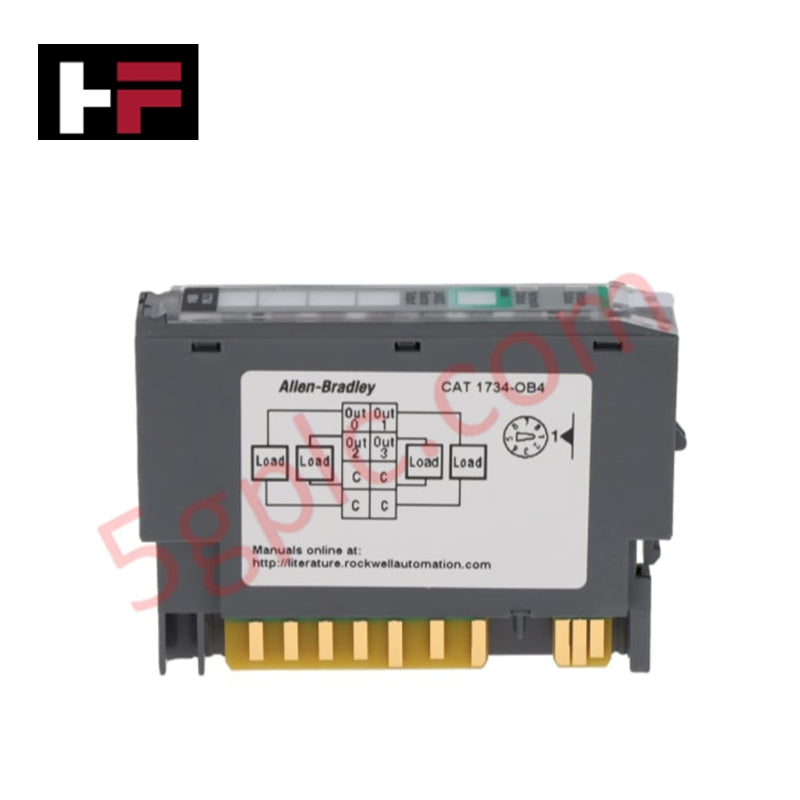

Allen-Bradley 1734-OB4 служит высокоэффективным интерфейсом дискретных выходов в распределённой системе POINT I/O. Этот модуль обеспечивает четыре выходных канала типа sourcing для управления полевыми устройствами на 24 В постоянного тока, такими как соленоиды, контакторы и индикаторные лампы. Мы поставляем этот блок 100% новым и оригинальным, гарантируя, что ваши автоматизированные линии получат заводскую электронную защиту и ультракомпактный форм-фактор, характерный для серии POINT I/O.
Технические характеристики
| Параметр | Детали спецификации |
| Количество выходов | 4 канала типа sourcing |
| Выходное напряжение | 24 В постоянного тока (номинальное) |
| Выходной ток | 1,0 А на канал (максимум 3,0 А на модуль) |
| Электронная защита | Встроенная защита от перегрузки и короткого замыкания |
| Ток POINTBus | 75 мА при 5 В постоянного тока |
| Потребляемая мощность | 1,2 Вт |
| Тепловыделение | 4,1 БТЕ/ч |
| Индикаторы состояния | 4 жёлтых (выход), 2 красно-зелёных (модуль/сеть) |
| Совместимая монтажная база | 1734-TB или 1734-TBS |
| Вес | 0,13 фунта (0,06 кг) |
Преимущества для инженеров
-
Активная электронная защита: 1734-OB4 оснащён внутренней защитой от короткого замыкания и перегрузки. Эта схема мгновенно обнаруживает неисправности и отключает соответствующий канал, предотвращая повреждение оборудования и исключая необходимость внешних предохранителей для каждого выхода.
-
Подробная диагностика состояния: Шесть светодиодных индикаторов обеспечивают быструю диагностику. Четыре жёлтых светодиода отображают состояние каждого выхода, а два двухцветных — состояние модуля и сетевое соединение, что позволяет обслуживающему персоналу выявлять неисправности без подключения программного терминала.
-
Экономия места за счёт вертикальной ориентации: Узкая ширина 12,5 мм максимизирует плотность монтажа на DIN-рейке. Такая конструкция позволяет инженерам устанавливать большое количество точек ввода-вывода в очень узких шкафах управления, эффективно решая проблему ограниченного пространства в современных машинах.
-
Поддержка горячей замены (RIUP): Модуль поддерживает извлечение и установку под напряжением (RIUP) при использовании с базой 1734-TB. Это позволяет заменять модули без прерывания связи и питания остальных модулей на стойке, минимизируя время простоя системы при обслуживании.
Часто задаваемые вопросы
В: Что означает «выход типа sourcing» для моей схемы подключения?
О: В конфигурации sourcing 1734-OB4 подаёт +24 В постоянного тока на нагрузку. Другой вывод вашего полевого устройства (соленоида, катушки реле и т. п.) должен быть подключён к общему проводу постоянного тока (земле).
В: Является ли этот модуль 1734-OB4 восстановленным или списанным?
О: Нет. Мы гарантируем, что этот модуль 100% новый и оригинальный. Он поставляется в оригинальной заводской упаковке Allen-Bradley. Использование новых модулей критично для выходных модулей, чтобы внутренние силовые транзисторы не были повреждены предыдущими короткими замыканиями.
В: Какую монтажную базу следует использовать для этого модуля?
О: Модуль 1734-OB4 следует устанавливать на монтажную базу 1734-TB или 1734-TBS (с пружинным зажимом). База постоянно закрепляется на DIN-рейке, что позволяет легко устанавливать и заменять модуль 1734-OB4.
В: Как сбросить электронную защиту после короткого замыкания?
О: После устранения короткого замыкания в полевой проводке электронную защиту можно сбросить, переключив выходной канал через программное обеспечение контроллера или отключив и включив питание модуля. Это исключает необходимость вручную заменять сгоревшие предохранители.
