Детали продукта
Обзор продукта

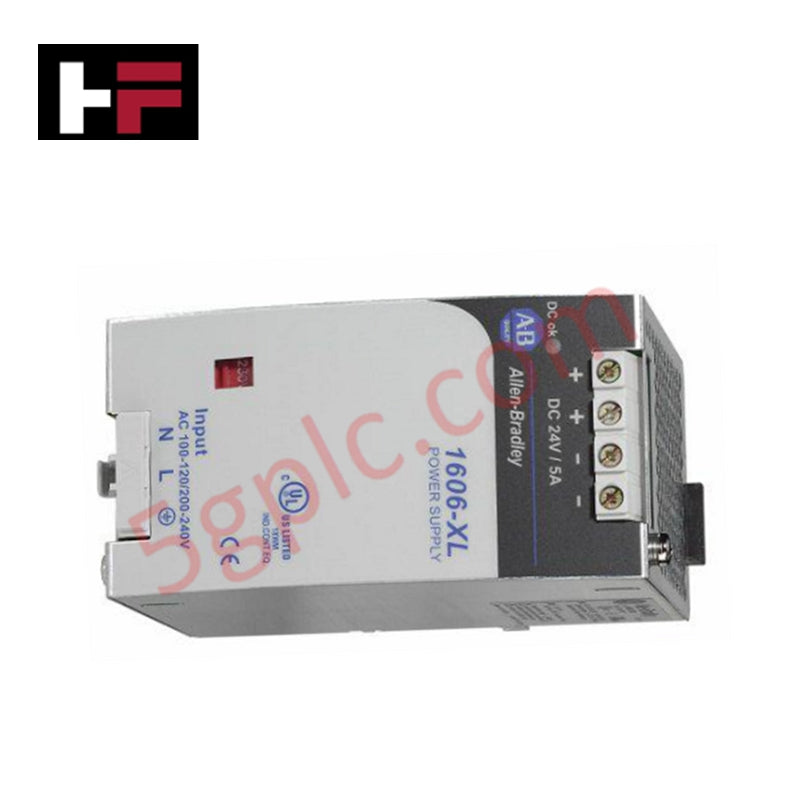

Allen-Bradley 1606-XL120DR обеспечивает надёжное питание для критически важных автоматизированных систем. Этот импульсный блок питания мощностью 120 Вт оснащён встроенной логикой резервирования, позволяющей двум устройствам работать параллельно без сбоев. Он принимает универсальное входное напряжение (100-240 В) и стабилизирует его до 24 В постоянного тока. Модуль гарантирует непрерывную работу даже при отказе одного из блоков, что делает его незаменимым для процессов с высокой доступностью. Мы поставляем этот товар в виде 100% нового, запечатанного на заводе устройства.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Резервный блок питания |
| Входное напряжение | 100-240 В переменного тока (универсальный) |
| Номинальный выход | 120W |
| Выходное напряжение | 24 В постоянного тока |
| Резервирование | Встроенная (возможность параллельного подключения) |
| Вес | 1,34 фунта |
| Состояние | 100% Новый |
Преимущества для инженерии
Встроенная логика резервирования
1606-XL120DR исключает необходимость внешних диодных модулей для создания резервной системы. Вы можете соединить два блока параллельно для конфигурации 1+1 с резервированием. Если основной блок выйдет из строя или потеряет питание, резервный сразу же возьмёт на себя всю нагрузку без падения напряжения. Встроенная развязка гарантирует, что ваши ПЛК и системы безопасности останутся в работе при отказе элементов питания.
Совместимость с универсальным входом переменного тока
Этот блок питания принимает широкий диапазон входного напряжения 100-240 В переменного тока. Такая универсальность позволяет использовать одно и то же оборудование на разных объектах по всему миру или в панелях с разными управляющими напряжениями. Устройство автоматически адаптируется к местному сетевому напряжению, упрощая управление запасами и комплектующими.
Компактный высокоплотный дизайн
Несмотря на встроенную схему резервирования, 1606-XL120DR сохраняет компактный профиль. Он легко помещается в стандартные шкафы управления, не занимая много места на DIN-рейке. Эффективный тепловой дизайн хорошо рассеивает тепло, предотвращая перегрев в закрытых панелях и обеспечивая долгосрочную надёжность компонентов.
Часто задаваемые вопросы
Q: Нужны ли дополнительные модули для настройки резервирования с 1606-XL120DR?
A: Нет. Буква «R» в номере детали означает, что логика резервирования встроена. Просто соедините выходы двух блоков 1606-XL120DR параллельно. Они автоматически распределяют нагрузку и обеспечивают резервирование в случае отказа одного из них.
Q: В чём разница между 1606-XL120D и 1606-XL120DR?
A: Стандартный 1606-XL120D — это блок питания с одним выходом. Модель 1606-XL120DR включает внутренние схемы, необходимые для параллельной работы и резервирования. Для приложений, где недопустим простой системы, следует использовать модель DR.
Q: Поддерживается ли этот продукт производителем?
A: Производитель прекратил выпуск этой конкретной модели. Тем не менее, она остаётся важным компонентом для обслуживания существующего оборудования. Наш склад содержит 100% новые устройства, что позволяет ремонтировать или модернизировать устаревшие системы с использованием оригинального оборудования.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
Техническое руководство и руководство по покупке
Освоение маркировки проводов в промышленной автоматизации: сила кабельных наконечников и перекрёстной маркировки
Правильная маркировка проводов - основа надежного монтажа и длительного обслуживания систем управления. В сложных условиях промышленной автоматизации техники оконцовывают тысячи жил внутри шкафов управления, кроссовых стоек и полевых распределительных коробок. Наконечники служат индивидуальными трубчатыми маркерами-муфтами, которые надевают на жилы перед окончательным оконцеванием. Если раньше техники полагались на предварительно напечатанные отдельные буквенные кольца, то теперь производители шкафов управления используют автоматические принтеры для маркировки наконечников. Эти принтеры с термотрансферной печатью создают долговечные термоусадочные маркеры в виде отдельных муфт, точно соответствующие утвержденным схемам электропроводки, что значительно ускоряет сборку шкафов.
Понимание назначения шкафов для подключения сигналов в системах промышленной автоматизации и управления
Шкафы кроссировки служат важным узлом связи между полевыми приборами и централизованными блоками обработки данных. В крупных системах управления на базе DCS и PLC сотни многопарных полевых кабелей идут от местных соединительных коробок к центральному помещению с контрольно-измерительным оборудованием. В шкафу кроссировки размещаются полевые клеммные блоки, устройства защиты от импульсных перенапряжений, барьеры искробезопасности и промежуточные реле. Отделяя полевые кабельные соединения от чувствительного оборудования процессоров, инженеры защищают дорогостоящие объединительные платы контроллеров от высоковольтных переходных процессов. Благодаря этому модульному разделению техническое обслуживание значительно упрощается, а расширение системы становится проще.
Ключевые рекомендации по прокладке проводки и установке ПЛК в промышленной автоматизации
Успешное внедрение системы управления начинается с тщательного изучения технической документации производителя. Контроллеры крупных брендов, таких как Allen-Bradley, Siemens и Schneider Electric, имеют уникальную компоновку клемм. Перед подключением кабелей питания инженеры должны проверить требования к напряжению, чтобы предотвратить катастрофическое повреждение оборудования. При стандартном подключении к электросети необходимо строго соблюдать региональные электротехнические нормы и правильно маркировать провода по цвету. Кроме того, сборщики шкафов управления должны всегда обеспечивать надежное низкоомное заземление медным проводником сечением не менее 16 AWG, напрямую подключенным к главной заземляющей шине предприятия.
