Детали продукта
Описание продукта

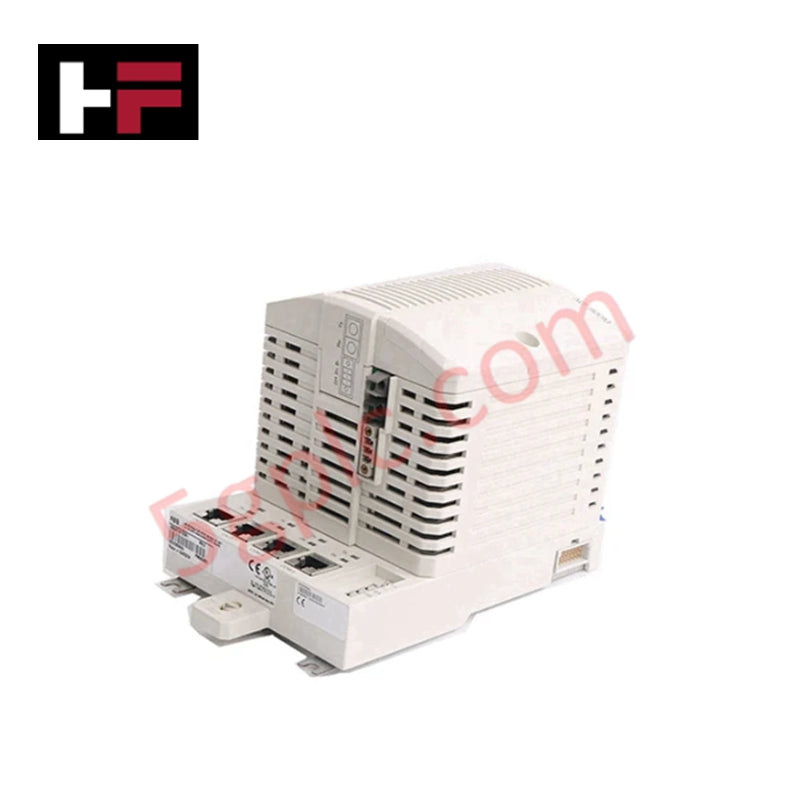

PM858K02 (3BSE082896R1) — резервный процессорный блок, входящий в семейство контроллеров ABB AC800M, разработанный для систем автоматизации с высокой надежностью. Он сочетает в себе быстрое выполнение циклов, надежные протоколы связи и функции резервирования для обеспечения непрерывной работы в сложных промышленных условиях.
Технические характеристики
-
Процессор: встроенный ЦП MPC866
-
Время переключения резервирования: ≤ 10 мс
-
Обработка приложений:
-
32 приложения на контроллер
-
64 программы на приложение
-
128 схем на приложение
-
32 задачи на контроллер
-
Времена циклов:
-
32 настраиваемых времени циклов
-
Минимальное время цикла — 1 мс
-
Память прошивки: 4 МБ флеш-ПЗУ
-
Питание: 24 В постоянного тока (диапазон 19,2–30 В постоянного тока)
-
Потребление энергии: типичное 210 мА, максимальное 360 мА
-
Тепловыделение: 5,1 Вт (максимум 8,6 Вт)
-
Резервное питание: поддерживается
-
Резервная батарея: литиевая 3,6 В
-
Синхронизация часов: точность 1 мс по протоколу CNCP
-
Обработка событий:
-
До 3000 событий на OPC-клиент
-
Скорость передачи: 36–86 событий/сек, 113–143 сообщений данных/сек
-
Коммуникационные модули (шина CEX): до 12 модулей, максимальный ток питания 2,4 А
-
Кластеры ввода-вывода:
-
Нерезервный ЦП: 1 электрический + 7 оптических
-
Резервный ЦП: 7 оптических
-
Вместимость ввода-вывода: максимум 96 модулей (одиночный PM866) или 84 модуля (резервный PM866)
-
Скорость опроса шины модулей: 0–100 мс (в зависимости от количества ввода-вывода)
-
Ток питания электрической шины модулей:
-
24 В: максимум 1,0 А
-
5 В: максимум 1,5 А
-
Ethernet:
-
2 канала, стандарт IEEE 802.3
-
10 Мбит/с, RJ-45 (8-контактный гнездовой разъем)
-
Протоколы сетевого управления: MMS и IAC
-
Рекомендуемая магистраль: коммутируемый Ethernet 100 Мбит/с
-
Стабильность часов реального времени: 100 ppm (~1 час в год)
-
Интерфейсы RS-232:
-
2 порта (общий + сервисный инструмент)
-
COM3 (только нерезервный): 75–19 200 бод, RJ-45, полная поддержка RTS-CTS
-
COM4 (только нерезервный): 9 600 бод, RJ-45, опторазвязка, без поддержки RTS-CTS
Сценарии применения
-
Резервные конфигурации ЦП для ответственных технологических отраслей
-
Автоматизированные системы на основе событий OPC
-
Распределённые сети управления с требованием синхронизированных циклов
Часто задаваемые вопросы
В: Насколько быстро происходит переключение резервирования? О: PM858K02 обеспечивает переключение максимум за 10 мс, что минимизирует перебои.
В: Какова максимальная поддерживаемая вместимость ввода-вывода? О: До 96 модулей с одиночным PM866 или 84 модуля в резервных конфигурациях PM866.
В: Может ли устройство синхронизироваться с другими контроллерами AC800M? О: Да, точность синхронизации составляет 1 мс с использованием протокола CNCP.
В: Чем PM858K02 отличается от PM858AK01? О: PM858K02 оптимизирован для резервирования и обработки событий, тогда как PM858AK01 — это вариант платы ЦП с похожей архитектурой, но иным уровнем интеграции.
