Детали продукта
Описание продукта

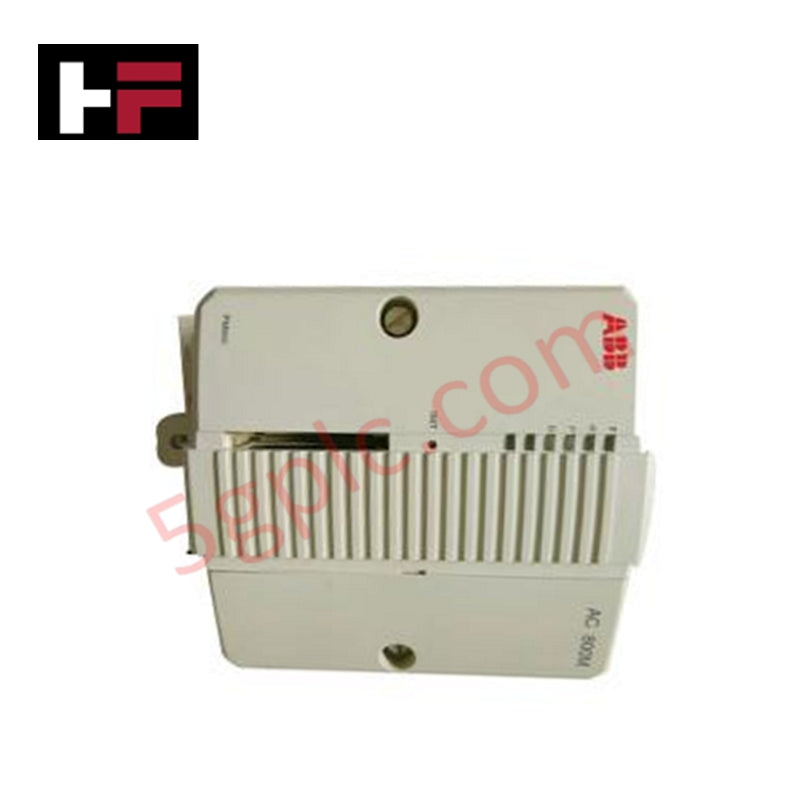

Процессорный блок PM858 (3BSE093350R1) входит в семейство контроллеров AC800M компании ABB, разработанных для обеспечения надежной вычислительной производительности в распределённых системах управления. Он поддерживает множество приложений, быстрые циклы обработки и устойчивые коммуникационные интерфейсы, что делает его подходящим для промышленных автоматизированных систем с высокими требованиями.
Технические характеристики
-
Процессор: встроенный ЦП MPC866
-
Время переключения на резерв: ≤ 10 мс (в резервных конфигурациях)
-
Обработка приложений:
-
32 приложения на контроллер
-
64 программы на приложение
-
128 схем на приложение
-
32 задачи на контроллер
-
Времена циклов:
-
32 настраиваемых времени цикла
-
Минимальное время цикла до 1 мс
-
Хранение прошивки: 4 МБ флеш-ПЗУ
-
Питание: 24 В постоянного тока (диапазон 19,2–30 В постоянного тока)
-
Потребление энергии: типично 210 мА, максимум 360 мА
-
Тепловыделение: 5,1 Вт (максимум 8,6 Вт)
-
Резервная батарея: литиевая 3,6 В
-
Синхронизация часов: точность 1 мс через протокол CNCP
-
Обработка событий:
-
До 3000 событий на OPC-клиент
-
Скорость передачи: 36–86 событий/сек, 113–143 сообщений данных/сек
-
Коммуникационные модули (шина CEX): до 12 модулей, максимальный ток питания 2,4 А
-
Кластеры ввода-вывода:
-
Нерезервный ЦП: 1 электрический + 7 оптических
-
Резервный ЦП: 7 оптических
-
Вместимость ввода-вывода: максимум 96 модулей (одиночный PM866) или 84 модуля (резервный PM866)
-
Скорость опроса шины модулей: 0–100 мс (в зависимости от количества ввода-вывода)
-
Ток питания электрической шины модулей:
-
24 В: максимум 1,0 А
-
5 В: максимум 1,5 А
-
Ethernet:
-
2 канала, стандарт IEEE 802.3
-
10 Мбит/с, RJ-45 (8-контактный гнездовой разъем)
-
Протоколы сетей управления: MMS и IAC
-
Рекомендуемая магистраль: коммутируемый Ethernet 100 Мбит/с
-
Стабильность часов реального времени: 100 ppm (~1 час в год)
-
Интерфейсы RS-232:
-
2 порта (общий + сервисный инструмент)
-
COM3 (только нерезервный): 75–19 200 бод, RJ-45, полная поддержка RTS-CTS
-
COM4 (только нерезервный): 9 600 бод, RJ-45, опторазвязка, без поддержки RTS-CTS
Сценарии применения
-
Резервные конфигурации ЦП для ответственных производственных процессов
-
Автоматизированные системы на основе событий OPC
-
Распределённые сети управления с требованием синхронизированных циклов
Часто задаваемые вопросы
В: Сколько приложений может обрабатывать PM858? О: До 32 приложений на контроллер, с 64 программами на каждое приложение.
В: Каково время переключения на резерв? О: Максимум 10 мс, что обеспечивает минимальные перебои в резервных системах.
В: Чем PM858 отличается от PM866? О: PM858 оптимизирован для резервирования и синхронизации, тогда как PM866 поддерживает большую ёмкость ввода-вывода в одиночных конфигурациях.
В: Какие протоколы связи поддерживаются? О: MMS и IAC, с интерфейсами Ethernet по стандарту IEEE 802.3.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
