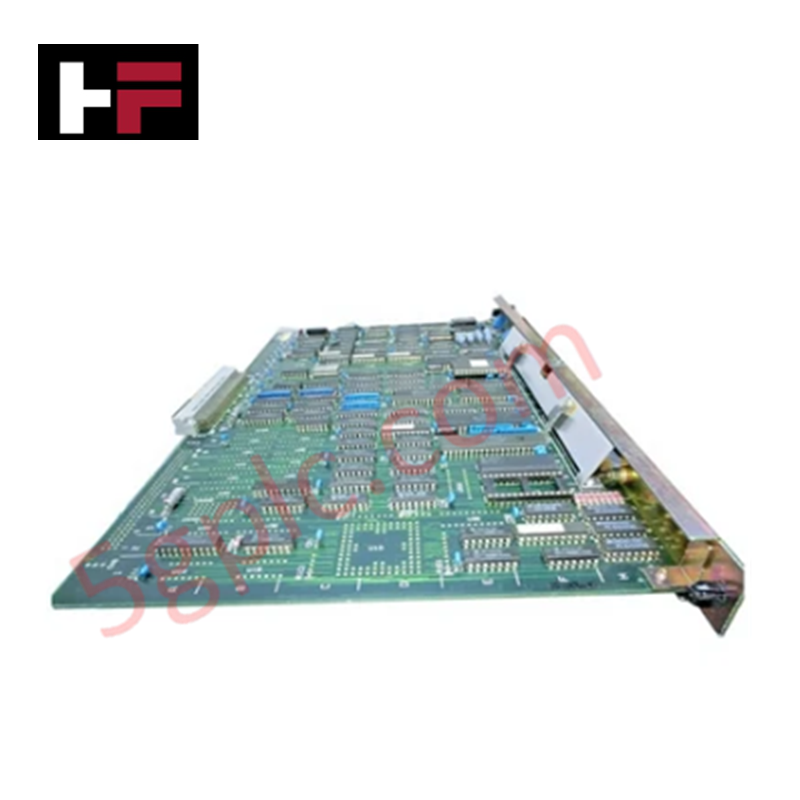

Cartão de controle de comunicação de barramento Yokogawa FC81-A CENTUM XL

O Yokogawa FC81-A, também catalogado como cartão de controle de comunicação de barramento FC81, funciona como um componente de hardware dedicado ao controle de comunicação de barramento de alta frequência nas plataformas de sistemas de controle Yokogawa CENTUM XL e micro XL.

Especificações de hardware

Integração do isolamento de canais e da comunicação do barramento DCS

O módulo FC81-A executa transferências determinísticas de pacotes de dados pelo sistema interno de barramento de alta frequência do CENTUM XL. Projetado com isolamento entre canais e filtragem de sinais, o cartão impede que correntes de loop de terra e interferências elétricas de alta frequência corrompam os sinais de controle. A arquitetura de hardware permite a tradução do protocolo de loop HART de 4-20 mA e o roteamento de dados em nível de sistema entre os nós dos gabinetes micro XL e CENTUM XL, mantendo um tempo de comunicação determinístico entre todos os canais entre cartões.

Perguntas frequentes

P: O cartão de comunicação FC81-A pode ser inserido em um slot de backplane energizado?

R: A inserção ou remoção do módulo deve ser realizada somente quando a alimentação do slot do rack em questão estiver isolada ou durante procedimentos de manutenção controlada em arquiteturas de barramento redundantes, para evitar falhas transitórias de comunicação no barramento.

P: Quais plataformas de sistema permitem a substituição direta pelo FC81-A?

R: O cartão FC81-A é diretamente compatível com os chassis de rack Yokogawa CENTUM XL e micro XL, conectando-se aos slots padrão do barramento do backplane destinados a cartões de controle de comunicação.

P: Como o cartão protege os circuitos lógicos internos contra ruídos de campo elétrico?

R: Optoacopladores integrados e barreiras de isolamento galvânico entre canais separam a micrológica de processamento interno das linhas externas do barramento de rede, filtrando picos de ruído de alta frequência.

Diretrizes de instalação em campo

1. Inserção do cartão: Alinhe a guia da borda da placa de circuito impresso do FC81-A com os slots do compartimento de cartões do chassi CENTUM XL. Encaixe firmemente o conector da borda traseira no soquete do barramento do backplane e trave as alavancas de retenção superior e inferior.
2. Continuidade do aterramento: Certifique-se de que o suporte metálico de montagem do painel frontal do módulo faça contato direto e sem pintura com a estrutura de terra funcional (FE) do gabinete, proporcionando blindagem de baixa impedância.
3. Fiação e blindagem do barramento: Passe os cabos de comunicação de alta frequência por canaletas designadas, separados por uma distância mínima de 300 mm das linhas de distribuição de energia de 230 VCA e dos cabos de motores de alta corrente.
4. Verificação da alimentação: Meça a tensão do barramento CC do backplane do sistema antes de energizar o cartão, para confirmar que os níveis de alimentação permanecem dentro das tolerâncias operacionais padrão de 24 VCC.
