Transmissor de pressão diferencial Yokogawa EJA530E-JCS7N-012DL/D3/N4

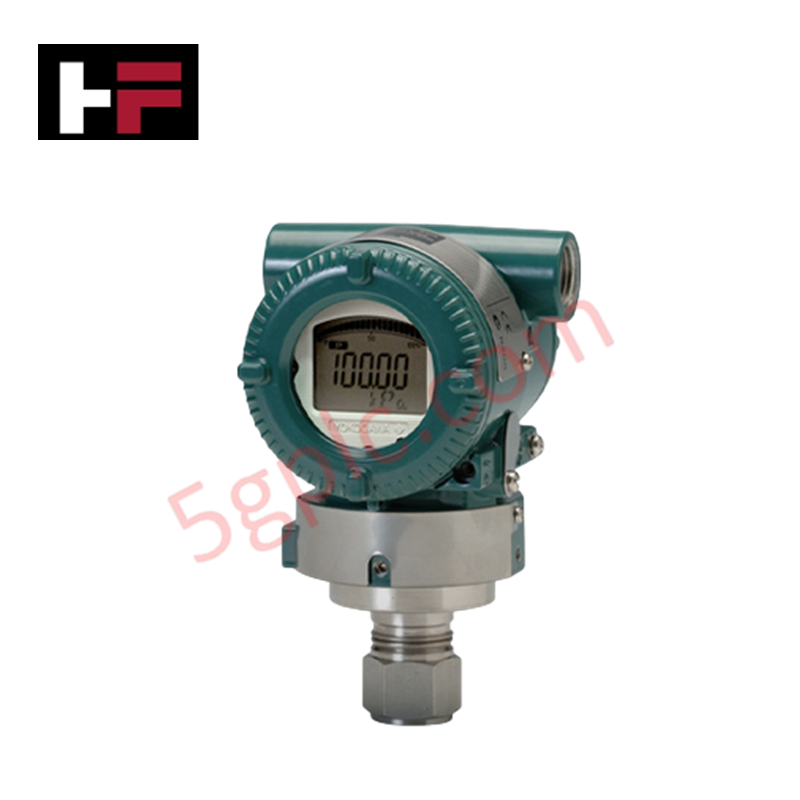

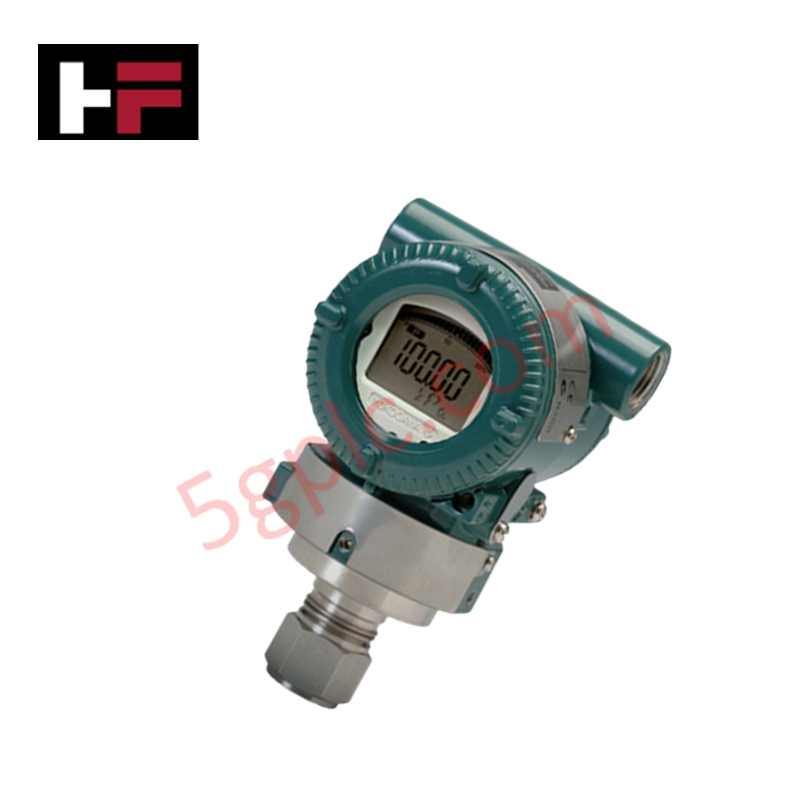

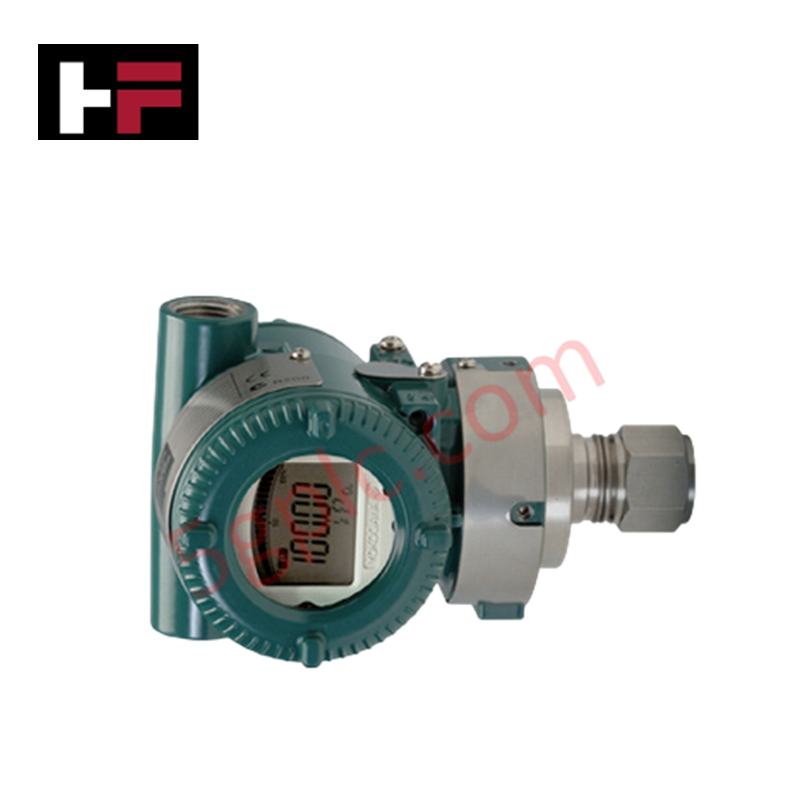

O Yokogawa EJA530E-JCS7N-012DL/D3/N4, também catalogado como o EJA530E transmissor de pressão diferencial, funciona como um componente de hardware dedicado ao monitoramento de células de pressão manométrica/diferencial e à transmissão de sinais digitais HART em redes de automação de processos.

Especificações de hardware

Características de controle de processo e Fieldbus

Com uma arquitetura de protocolo de loop HART dedicada de 4-20 mA, o transmissor EJA530E sobrepõe sinais de comunicação digital ao loop de corrente analógica sem interromper as atualizações do valor primário do processo. O condicionamento interno do sinal proporciona isolamento entre canais e atenuação dinâmica da deriva térmica. A cápsula de detecção digital fornece feedback da pressão estática em tempo real e compensação de temperatura por meio de cabos longos até os canais de E/S do DCS.

Perguntas frequentes

P: Como a seleção da revisão do protocolo HART afeta a integração do loop com o DCS?

R: O estágio de saída é compatível com a execução configurável da pilha de protocolos HART 5 ou HART 7. A seleção do HART 7 habilita alertas avançados de diagnóstico e comunicação em rajada de múltiplas variáveis por meio de loops de corrente analógica padrão de 4-20 mA CC.

P: Quais precauções se aplicam às duas conexões elétricas 1/2 NPT?

R: O invólucro possui duas entradas de conduíte 1/2 NPT fêmea sem bujões cegos pré-instalados. As portas não utilizadas exigem a instalação em campo de conjuntos de bujões certificados à prova de explosão IP66/IP67 para impedir a entrada de umidade.

Diretrizes de instalação em campo

• Conexão mecânica e torque: Rosqueie o conector de processo 1/2 NPT macho na linha de impulso usando fita de PTFE ou vedante de rosca apropriado. Garanta o engate de pelo menos 5 roscas completas para manter a integridade da vedação de retenção de pressão sob altas pressões de processo.
• Fiação e vedação do conduíte: Passe o cabo de par trançado blindado pelas portas de conexão elétrica 1/2 NPT fêmea. Devem ser formadas alças de gotejamento no conduíte antes da entrada no invólucro de alumínio fundido para desviar a umidade condensada.
• Aterramento e blindagem: Conecte a blindagem do fio de sinal ao terminal de aterramento externo ou interno no invólucro do amplificador do transmissor. Mantenha o aterramento em ponto único no lado do painel do sistema de controle para eliminar a interferência de correntes de loop de terra.
