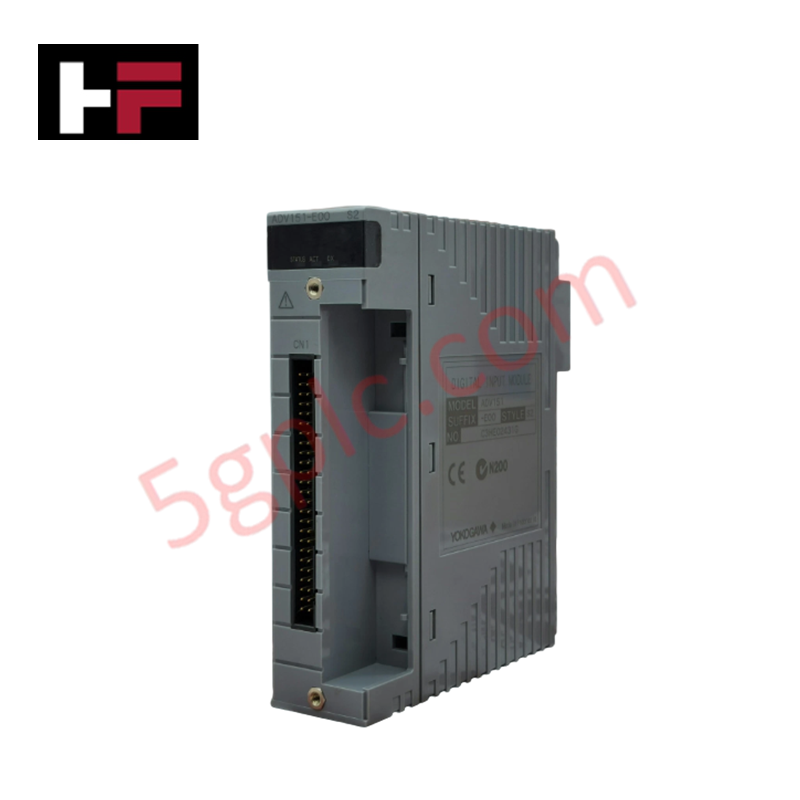

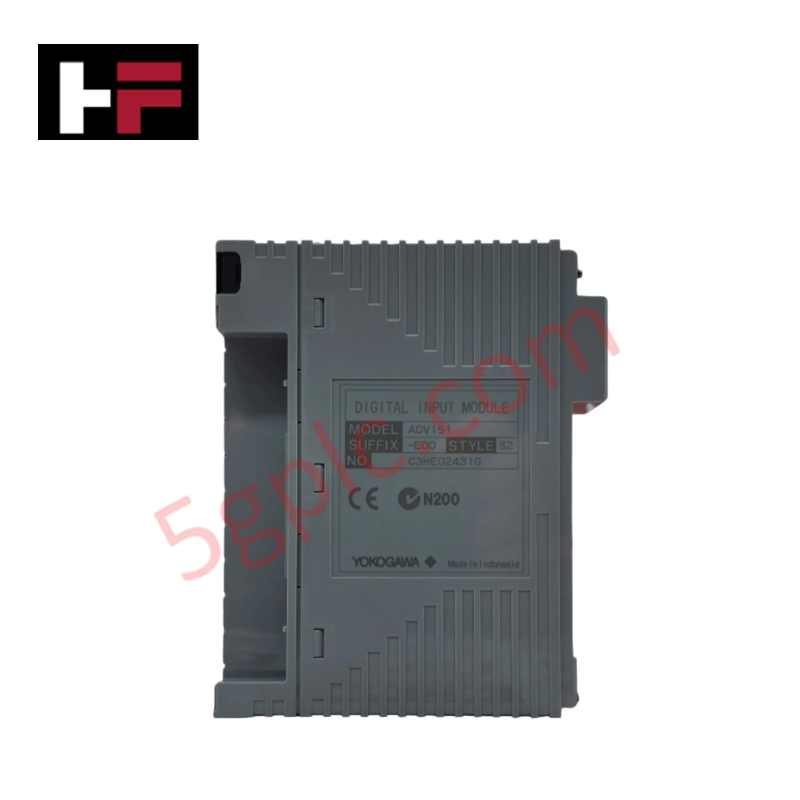

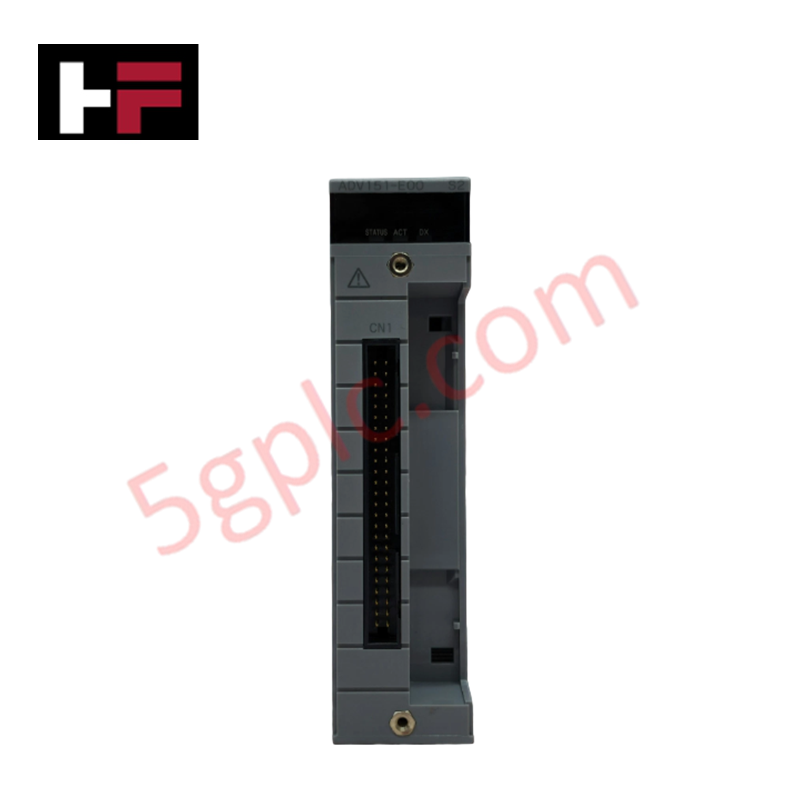

Módulo de entrada digital YOKOGAWA ADV151-E00 S2

Configurado para aquisição de sinais binários em 32 canais nos sistemas de controle Yokogawa Centum CS e Centum VP, o YOKOGAWA ADV151-E00 S2 (módulo de entrada digital ADV151) proporciona execução física/elétrica direta.

Especificações de hardware

Isolamento elétrico entre canais e imunidade a ruídos de campo

O ADV151-E00 S2 incorpora canais de sinal galvanicamente isolados para impedir que correntes de loop de terra e transientes elétricos do lado de campo se propaguem para o barramento interno do backplane do DCS. O módulo utiliza barreiras de isolamento óptico nas 32 entradas discretas para garantir o isolamento entre canais e a proteção do backplane. Essa arquitetura de isolamento filtra picos de tensão de modo comum, interferências eletromagnéticas e possíveis diferenças de potencial de terra na fiação de campo, mantendo um desempenho determinístico de processamento de sinais em ambientes de controle de processos.

Perguntas frequentes

P: O módulo de entrada digital ADV151-E00 S2 pode ser substituído durante a operação ativa do sistema?

R: Sim, o módulo é compatível com a substituição a quente durante a operação em nós de E/S Yokogawa Centum CS e Centum VP compatíveis, desde que o bloco de terminais de campo esteja desacoplado com segurança ou que sejam observadas as precauções relativas à alimentação de campo, de acordo com as normas de segurança do sistema.

P: Qual é a principal função do isolamento dos canais neste módulo?

R: O isolamento elétrico separa os sinais das chaves de campo da lógica de controle sensível do backplane, impedindo que picos de tensão transitórios, acoplamento de ruído e diferenças de potencial entre os aterramentos da fiação de campo interfiram no processamento da lógica do sistema.

Diretrizes para instalação em campo

1. Desligue a seção do rack de E/S ou verifique os protocolos de segurança intrínseca e de autorização para substituição a quente antes de inserir o módulo no slot do backplane.
2. Alinhe a placa de circuito do módulo estritamente com os trilhos-guia plásticos do compartimento de cartões de E/S Centum para evitar danos aos pinos do conector traseiro do backplane.
3. Empurre o módulo firmemente até a posição correta, até que os mecanismos superior e inferior de travamento de montagem se encaixem com segurança.
4. Certifique-se de que as blindagens dos cabos da fiação de campo estejam aterradas em um único ponto de terra do sistema designado, para evitar a formação de loops de terra nos contatos das chaves de campo.
5. Verifique se as faixas de tensão da alimentação de campo correspondem à configuração dos terminais de entrada do módulo antes de energizar os circuitos de campo.
