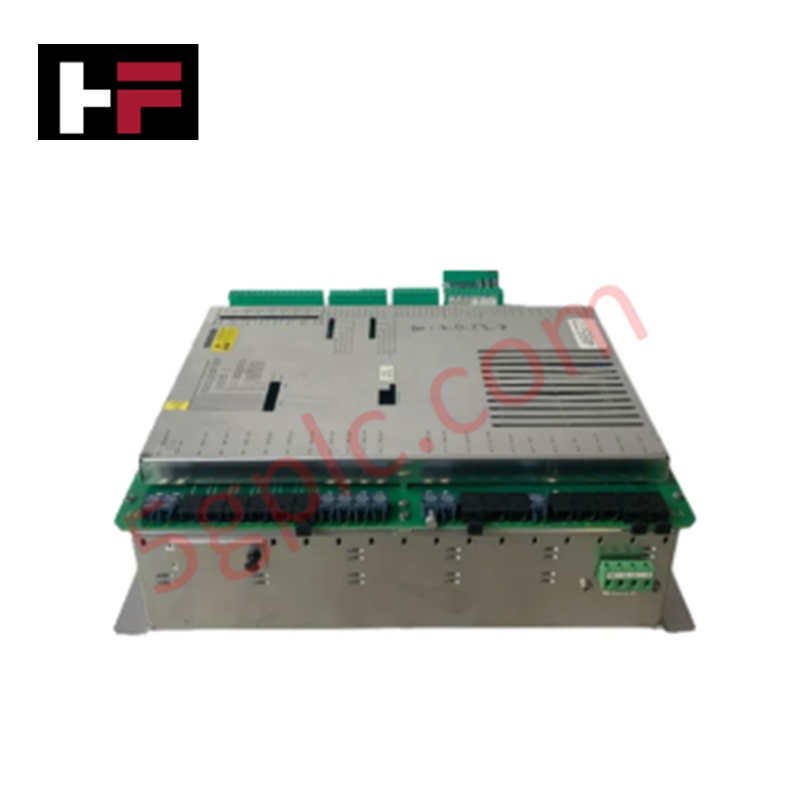

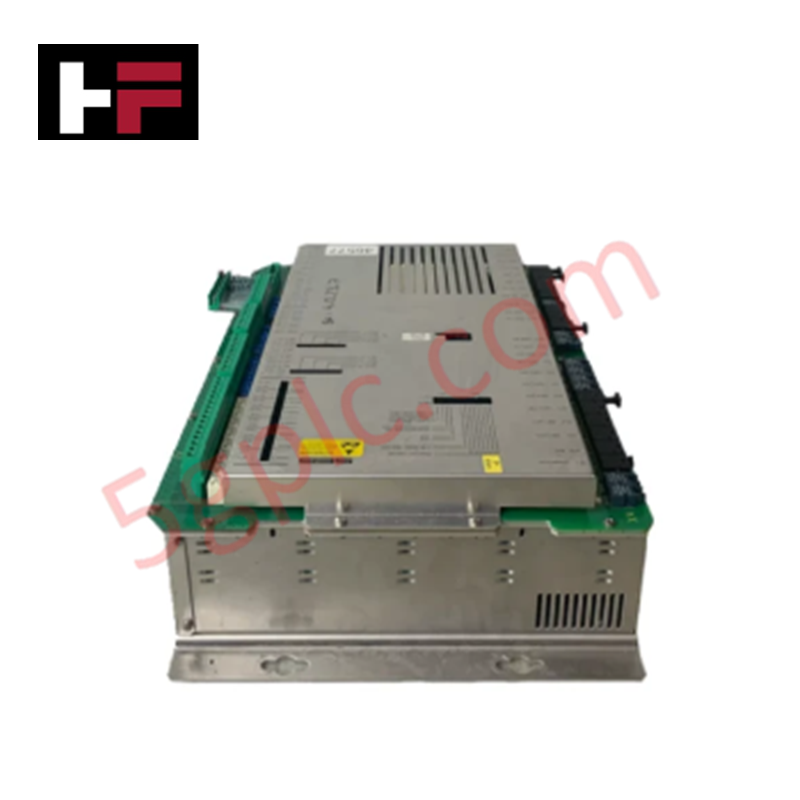

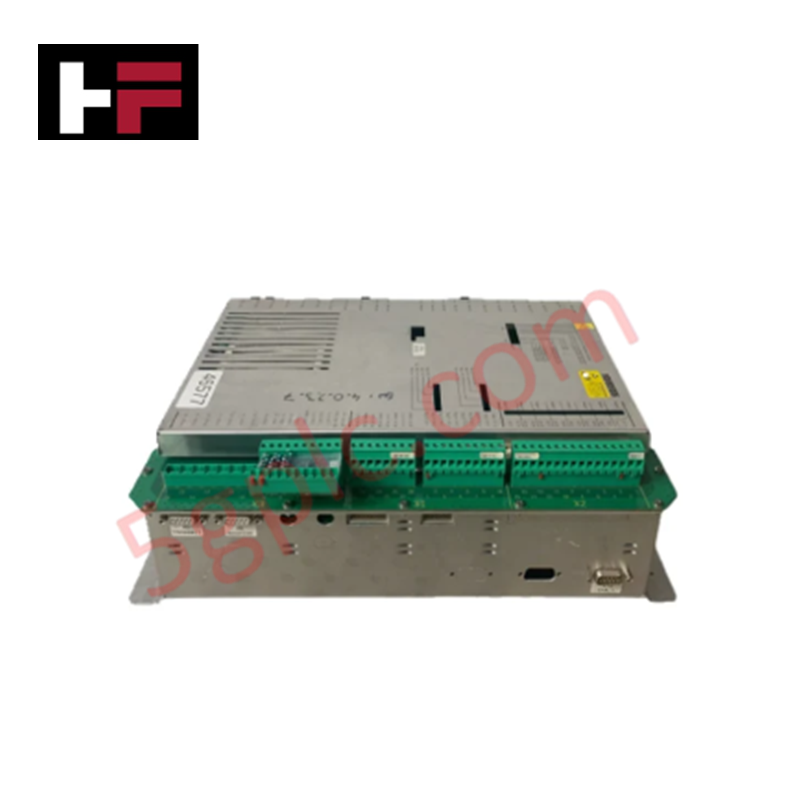

Módulo controlador de potência Woodward CSC3SUWA

O Woodward CSC3SUWA, também catalogado como o Módulo Controlador de Potência CSC3SUWA, funciona como um componente de hardware dedicado à regulação de potência em malha fechada e ao processamento de comandos de atuadores em sistemas de controle de turbinas a gás industriais. O módulo aceita uma entrada de potência nominal de 24 VCC e executa processamento de sinais em alta velocidade para manter uma dinâmica determinística de malha fechada. Parâmetros de controle em tempo real e diagnósticos são transmitidos por meio das interfaces integradas de comunicação Ethernet e Modbus em configurações de turbinas de ciclo simples e ciclo combinado, sem latência de processamento.

Especificações de hardware

Resposta de realimentação da malha do atuador

O controlador de potência Woodward CSC3SUWA utiliza algoritmos de hardware especializados para otimizar a resposta de realimentação da malha do atuador durante mudanças rápidas na carga térmica. As malhas internas de processamento em alta velocidade medem sinais discretos de realimentação provenientes dos sensores de posição e das válvulas de controle de combustível, minimizando o atraso de fase e evitando sobressinal de controle. Os canais de comunicação que operam via Ethernet e Modbus transmitem o status de diagnóstico e as variáveis do sistema sem introduzir atrasos na malha primária de controle de posição.

Perguntas frequentes

P: Qual procedimento de aterramento deve ser executado para proteger as interfaces Ethernet e Modbus contra ruído de modo comum?

R: Os cabos de comunicação devem utilizar fio de par trançado blindado com malha trançada, com a blindagem conectada ao barramento de terra do sistema em apenas uma extremidade. Mantenha separação física entre os eletrodutos seriais/Ethernet e os condutores de alimentação de alta tensão de 24 VCC dentro do gabinete.

P: Como o limite de temperatura ambiente de +70 °C afeta os requisitos de folga para montagem em painel?

R: Ao montar a unidade em painel ou rack dentro de gabinetes industriais vedados que operem próximos ao limite de temperatura ambiente de +70 °C, forneça pelo menos 75 mm de folga vertical acima e abaixo do chassi do módulo para facilitar a circulação de ar por convecção natural sem obstruções.

Diretrizes de instalação em campo

Fixe a unidade firmemente a um painel ou estrutura de rack usando elementos de fixação adequados para aplicações industriais, a fim de isolar os componentes eletrônicos internos contra vibrações mecânicas. Conecte a fonte de alimentação primária de 24 VCC usando bitolas de fio recomendadas que evitem quedas de tensão inaceitáveis em condições de carga máxima. Conecte firmemente o terminal de aterramento do chassi principal diretamente à barra de aterramento do gabinete principal usando uma cinta de aterramento de cobre curta e de baixa impedância. Passe todas as conexões de dados seriais Ethernet e Modbus em bandejas de cabos separadas, isoladas da alimentação e de cargas indutivas de comutação, para preservar a integridade do sinal ao longo de cabos extensos.
