Detalhes do Produto

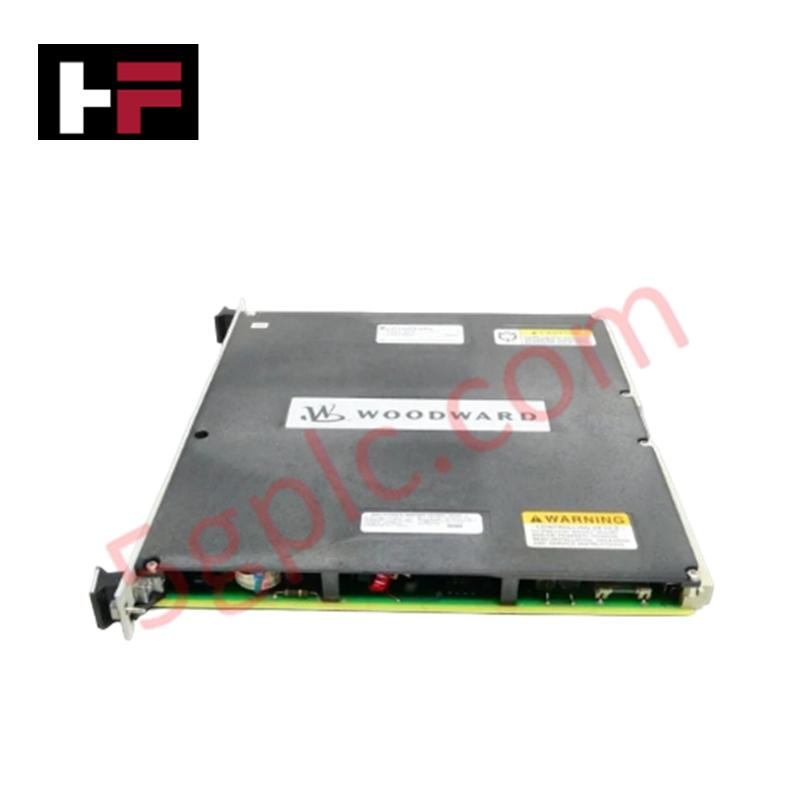

Configurado para controle proporcional ou integrador de atuadores em sistemas MicroNet, o Woodward 5501-429 (Versão 25mA Controlador de Atuador) oferece execução elétrica direta para gerenciamento de atuadores hidromecânicos ou pneumáticos de canal duplo.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 5501-429 |
| Marca | Woodward |
| Origem | Não especificada |
| Peso | Menos de 2 lbs |
| Dimensões | 10,25 pol x 9,75 pol x 1 pol |
| Temperatura de Operação | Não especificada |
| Consumo de Energia | +5 V a 0,5 A, +24 V a 1 A |
| Corrente de Saída | 25 mA (Nominal) |
| Resistência Máxima de Carga | 10/30 mA |
| Tolerância de Leitura de Corrente | 5% da escala total |
Resposta do Feedback do Loop do Atuador e Perfis de Dissipação Térmica do Dissipador de Calor
O 5501-429 utiliza controle baseado em modelo para regular a posição do atuador via loops de feedback integrados LVDT ou RVDT. O módulo impõe uma resposta rigorosa do feedback do loop do atuador monitorando a excitação, a tensão de feedback e o status da corrente do driver, garantindo conformidade com os pontos de controle especificados. Diagnósticos internos fornecem detecção de falhas em nível de hardware, incluindo status de comunicação da CPU e integridade operacional do microcontrolador. O módulo foi projetado para operar dentro dos limites térmicos do chassi MicroNet; entretanto, a adesão consistente às diretrizes de fluxo de ar é necessária para manter os perfis de dissipação térmica do dissipador durante modulação de atuador em alta carga. Qualquer desvio na leitura de corrente que ultrapasse o limite de tolerância de 5% aciona um alarme interno, sinalizando possível incompatibilidade de feedback ou degradação do acionamento do atuador.
Perguntas Frequentes
P: Como interpretar o LED do painel frontal para solução de problemas do sistema?
R: Um LED vermelho fixo indica perda de comunicação entre o controlador e o módulo CPU. Um LED vermelho piscando sinaliza um erro interno de hardware, exigindo substituição imediata do módulo.
P: Quais são os principais requisitos de compatibilidade dos dispositivos de feedback para este módulo?
R: O 5501-429 suporta um ou dois dispositivos de feedback de posição por canal, especificamente sensores LVDT ou RVDT, configurados via software de controle MicroNet para mapear a posição à demanda do atuador.
Diretrizes para Instalação em Campo
- Montagem: Deslize o módulo nas guias do cartão do chassi de controle e encaixe firmemente nos conectores da placa-mãe. Utilize as alças de extração superior e inferior para garantir que os pinos do conector estejam totalmente engajados.
- Cabeamento: Utilize um cabo discreto de baixa densidade MicroNet para todas as comunicações do módulo. Assegure que a blindagem do sinal esteja aterrada para evitar interferência nos sinais de feedback LVDT/RVDT.
- Alimentação: Verifique se as linhas de alimentação +5 V e +24 V estão dentro das tolerâncias nominais antes de energizar o módulo. Garanta que a fonte externa seja capaz de sustentar a corrente de 1 A na linha de 24 V.
- Comissionamento: Após a instalação física, confirme que o módulo é reconhecido pela CPU via interface do sistema. Se o LED vermelho permanecer fixo, verifique a integridade do cabo flat do backplane e a configuração de comunicação da CPU.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
