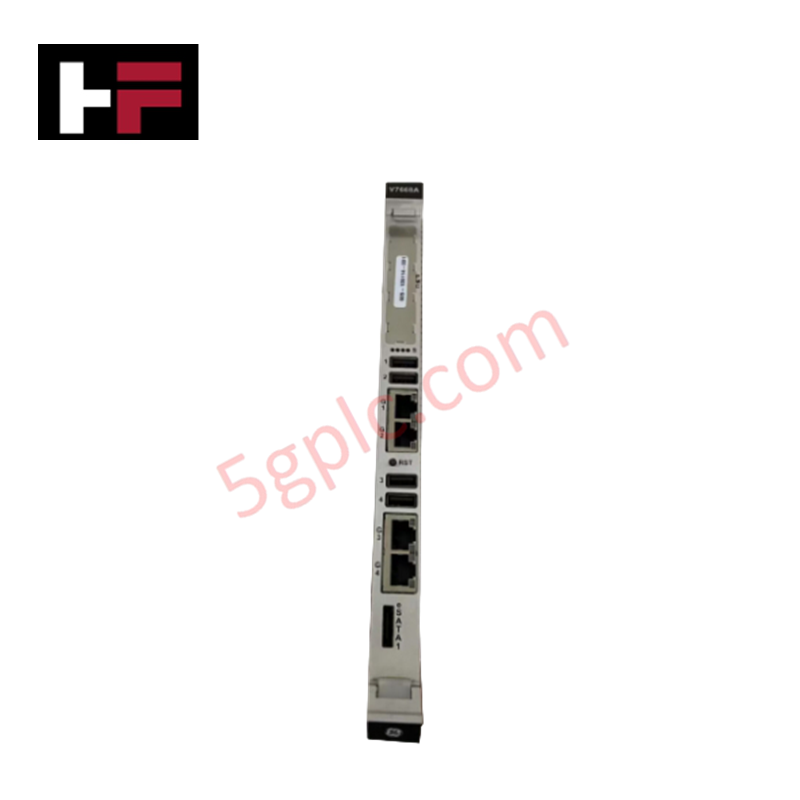

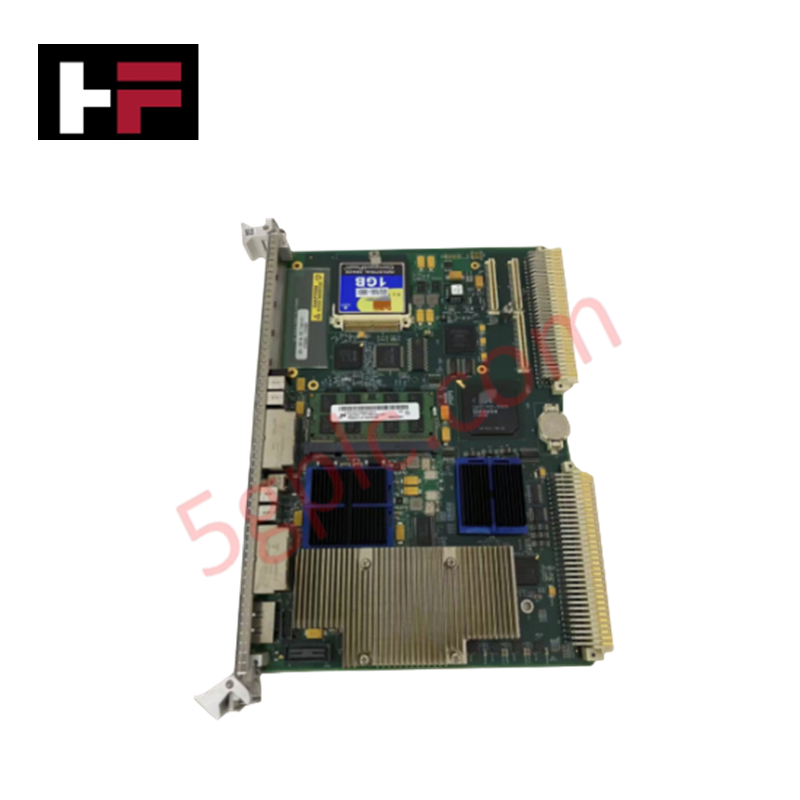

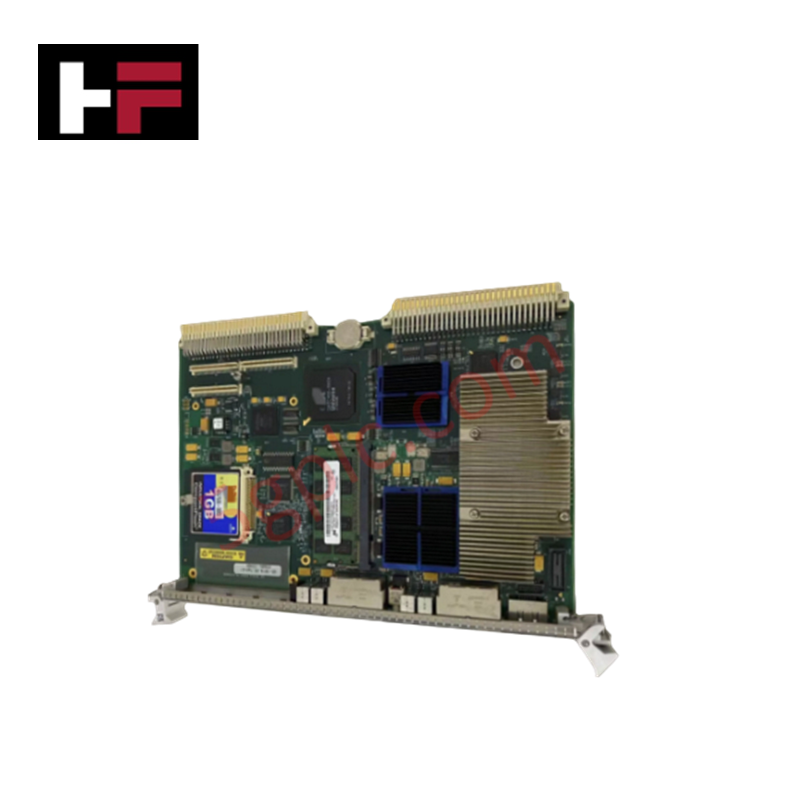

Computador de placa única General Electric V7668A-132L00

O General Electric V7668A-132L00, também catalogado como computador de placa única V7668A, funciona como um componente de hardware dedicado ao processamento de alta velocidade e à aquisição de sinais discretos em plataformas de automação industrial.

Especificações de hardware

Execução determinística de rede e comunicação com o backplane

Equipado com um processador Intel Core 2 Duo T7400 operando a 2,167 GHz, o V7668A-132L00 oferece alta capacidade computacional em estruturas de comunicação de alta velocidade pelo barramento do backplane. A configuração de RAM em dois níveis, combinando 1 GB de memória soldada com um módulo SODIMM de 2 GB, fornece espaço de execução de alta velocidade para algoritmos de controle, enquanto um cartão CompactFlash de 4 GB mantém a compatibilidade com o firmware armazenado em memória flash e o armazenamento do sistema operacional.

Para facilitar a integração dos sinais do processo, a placa incorpora 16 canais de entrada discreta CA opticamente isolados, operando a 5 mA por ponto. O isolamento óptico separa os circuitos internos do processador do ruído de tensão do lado de campo e dos loops de terra durante ciclos de aquisição de dados em alta velocidade nas redes determinísticas Ethernet/IP e Profinet.

Perguntas frequentes

P: Qual é a configuração de memória fisicamente instalada no SBC V7668A-132L00?

R: A placa inclui 1 GB de RAM soldada diretamente na placa de circuito, 2 GB de memória de expansão por meio de um soquete SODIMM e 4 GB de armazenamento não volátil por meio de um cartão CompactFlash instalado na placa.

P: Quais características elétricas definem os 16 canais de entrada discreta?

R: Os 16 pontos de entrada aceitam sinais de tensão CA com consumo de 5 mA por ponto e possuem canais individuais de isolamento óptico para proteger a lógica de processamento contra transientes do lado de campo.

P: O cartão de armazenamento CompactFlash pode ser removido enquanto a placa está energizada?

R: Não. A alimentação de 24 VCC do sistema deve ser completamente desconectada antes de remover ou inserir o cartão CompactFlash, para evitar corrupção do sistema de arquivos ou danos ao controlador de memória.

Diretrizes de instalação em campo

1. Desconexão da alimentação: Desenergize a alimentação principal de 24 VCC do gabinete do chassi antes da instalação ou manutenção da placa.
2. Proteção contra ESD: Prenda uma pulseira antiestática aterrada a um ponto de aterramento limpo do chassi antes de retirar a placa da embalagem protetora.
3. Alinhamento da placa: Deslize cuidadosamente o computador de placa única pelos trilhos-guia do slot da placa no chassi até que os conectores de borda do backplane encontrem a interface do rack.
4. Fixação: Encaixe completamente as alavancas do painel frontal e aperte manualmente todos os parafusos de retenção superiores e inferiores para garantir o aterramento adequado do chassi.
5. Fiação de E/S de campo: Conecte os sinais de entrada CA aos blocos de interface designados com bornes de parafuso. Verifique se a fiação dos sinais está separada dos circuitos de motores de alta tensão para limitar o acoplamento eletromagnético.
