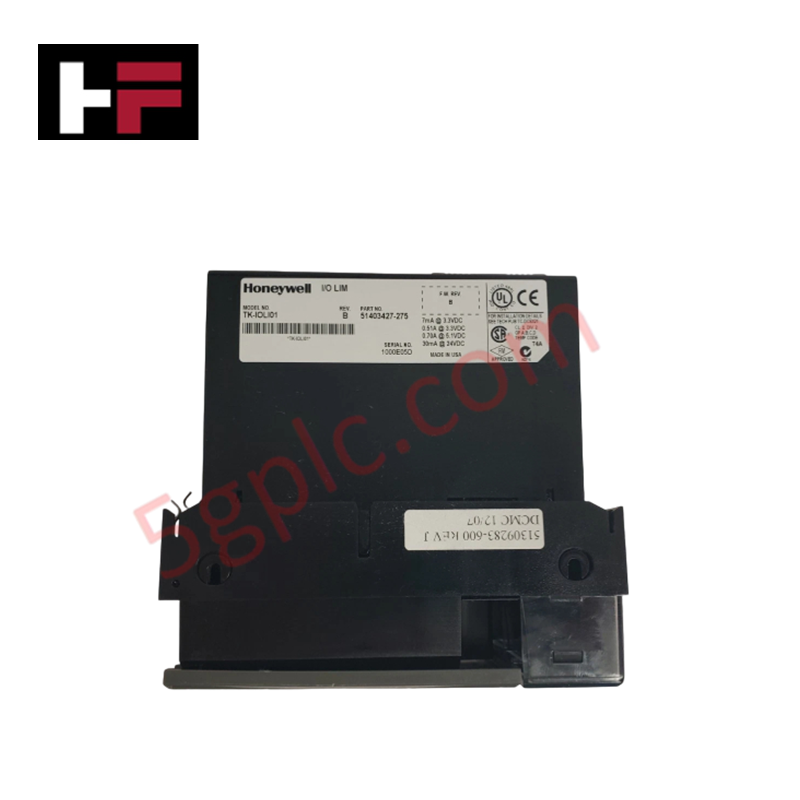

Módulo de interface de link de E/S Honeywell TK-IOLI01

O Honeywell TK-IOLI01, também catalogado como o Módulo de Interface de E/S 51403427-175, funciona como um componente de hardware dedicado à conversão de sinais discretos e analógicos multicanal em plataformas Experion PKS.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento de canais

O módulo TK-IOLI01 digitaliza os sinais de entrada dos transmissores de campo e traduz as saídas de comando para os atuadores das válvulas de controle, oferecendo comunicação de passagem pelo protocolo de loop HART de 4-20 mA. O isolamento galvânico entre canais impede que loops de aterramento de campo e a propagação de surtos elétricos afetem o backplane do controlador principal. O processamento digital dedicado filtra ruídos de alta frequência dos loops da fiação de campo, garantindo a fidelidade do sinal durante os ciclos de varredura em tempo real em configurações redundantes de racks de E/S.

Perguntas frequentes

P: O módulo de interface TK-IOLI01 pode ser trocado a quente enquanto o rack de E/S Experion estiver energizado com 24 VCC?

R: A troca a quente é compatível quando o módulo está instalado em conjuntos de terminais de E/S redundantes, desde que o trilho do chassi ativo mantenha contato contínuo com o aterramento durante a inserção ou remoção do módulo.

P: Como o módulo lida com a comutação em caso de falha do barramento de comunicação em uma configuração redundante?

R: O hardware lógico integrado monitora continuamente a integridade do sinal de atividade do link principal; ao detectar perda de sinal no canal ativo, a execução dos comandos passa para a interface redundante secundária no intervalo de um quadro de varredura.

Diretrizes de instalação em campo

1. Protocolo de segurança contra ESD: Use uma pulseira antiestática conectada ao aterramento do gabinete antes de retirar o módulo da embalagem de proteção antiestática.
2. Inserção no backplane: Alinhe os pinos-guia da placa de circuito traseira com os trilhos do slot do chassi e deslize o módulo firmemente até que as travas ejetoras superior e inferior se fechem com um clique.
3. Restrições da fiação de alimentação: Confirme que a alimentação do barramento externo de 24 VCC permanece dentro da faixa operacional de 20,4 VCC a 28,8 VCC antes de energizar o slot.
4. Terminação do fio de blindagem: Conecte os fios de dreno dos cabos de campo à barra de aterramento do conjunto de terminais de campo para manter a integridade do aterramento da blindagem em ponto único.
