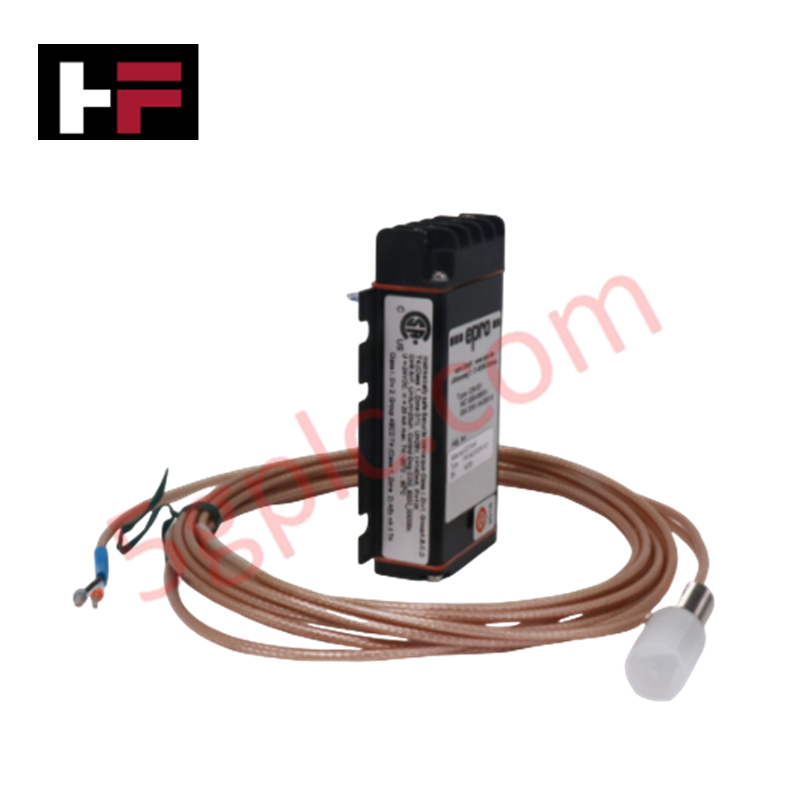

PR6423/10R-030 | Emerson | Sensor de Corrente de Foucault

Configurado para medição precisa de deslocamento e vibração em redes de monitoramento de máquinas rotativas, o Emerson PR6423/10R-030 (Sensor de Corrente de Foucault PR6423/10R-030) fornece aquisição direta do sinal físico. Esta unidade serve como uma interface crítica para análise de dinâmica do rotor, transformando a impedância da superfície do alvo em um sinal de tensão proporcional para monitoramento em tempo real e avaliação diagnóstica.

Especificações de Hardware

Validação da Dinâmica do Rotor e Tensão do Espaço

A integridade da medição do Emerson PR6423/10R-030 depende da calibração rigorosa do espaço de ar entre a sonda e o alvo. Para garantir uma resposta linear do sinal dentro da faixa dinâmica do transdutor, a instalação deve visar um ponto médio nominal de -10 VDC na tensão do espaço. Desvios dessa tensão indicam desalinhamento ou irregularidades na superfície do alvo, o que pode levar a interpretações incorretas da posição do rotor e das amplitudes de vibração. A supressão de interferência cruzada deve ser mantida garantindo espaçamento físico suficiente entre sondas adjacentes, prevenindo interferência de campos eletromagnéticos sobrepostos na frequência portadora.

Perguntas Frequentes

P: Este sensor pode ser usado em aplicações com alvos não condutivos?

R: Não, o princípio de detecção por corrente de Foucault requer uma superfície alvo condutiva e ferromagnética. O uso de materiais não condutivos resultará na falha de indução das correntes parasitas necessárias, tornando o sinal de saída inválido.

P: O módulo controlador é compatível com troca a quente durante operação ativa?

R: O módulo não foi projetado para troca a quente. Desconectar o sensor ou os cabos de interface com o sistema energizado pode induzir surtos de tensão transitórios, que podem danificar os componentes internos de processamento de sinal.

Diretrizes para Instalação em Campo

1. Montagem: Assegure que o corpo da sonda seja instalado com pelo menos 5 roscas NPT completas em um suporte rígido e isolado contra vibração.
2. Blindagem: Passe os cabos de sinal por conduíte metálico aterrado. Termine as blindagens na barra de terra dedicada do instrumento para mitigar interferências eletromagnéticas de alta frequência.
3. Alinhamento: Use um calibrador de folga calibrado para verificar o espaço de ar inicial antes de finalizar o torque da porca de travamento.
4. Ambiente: Garanta que a caixa de junção ou invólucro mantenha o grau de proteção (IP) para evitar acúmulo de umidade na interface do conector.
