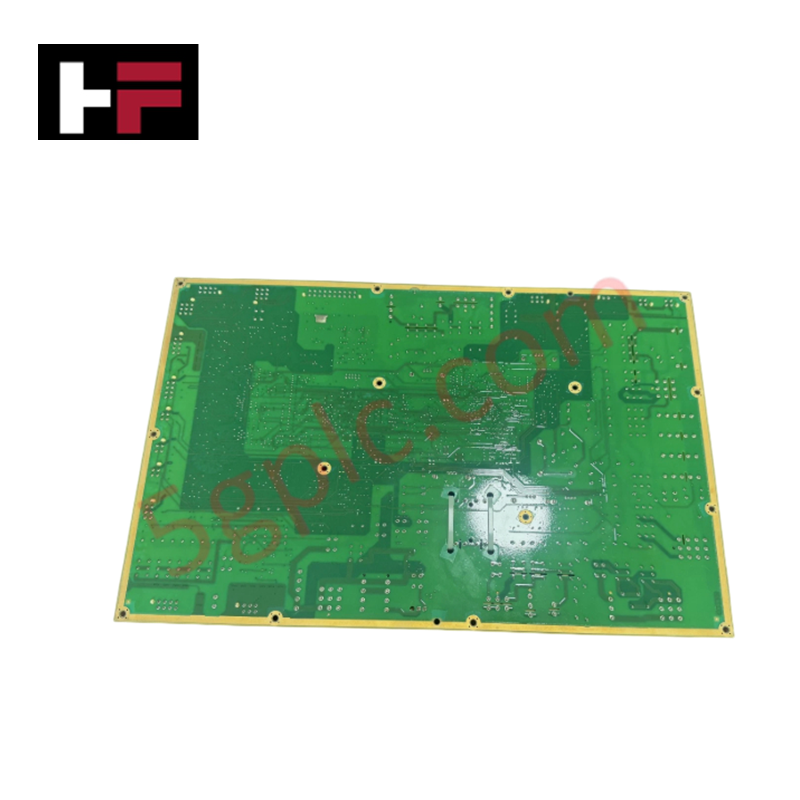

IS200WETBH1BBA Placa de circuito impresso do conjunto de terminais GE Mark VIe

O GE IS200WETBH1BBA, também catalogado como o conjunto de terminais PCB IS200WETB, funciona como um componente de hardware dedicado ao roteamento de sinais e às interconexões de terminais em plataformas do Sistema de Controle de Turbinas Eólicas GE Mark VIe.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e escalabilidade da densidade de E/S

O IS200WETBH1BBA fornece terminação direta de terminais e rotas de distribuição de sinais que alimentam módulos de E/S de alta densidade no rack de controle GE Mark VIe. Ao consolidar as interfaces de terminais discretos em um conjunto de circuitos com revestimento isolante, o módulo otimiza a densidade da fiação e minimiza a propagação de ruído de sinal. O layout físico preserva a velocidade de comunicação do barramento do backplane nas redes de controle em tempo real, além de oferecer suporte à escalabilidade flexível da densidade de E/S nos gabinetes de caixa superior das turbinas eólicas.

Perguntas frequentes

P: A substituição de um IS200WETBH1BBA exige o recarregamento do firmware no próprio módulo?

R: Não. O IS200WETBH1BBA é um conjunto de placa de terminais passiva que roteia sinais para módulos de E/S ativos. As atualizações de firmware são mantidas estritamente no controlador ou nos módulos de E/S conectados, portanto, a substituição da placa de terminais é exclusivamente de hardware.

P: Que proteção ambiental é aplicada ao IS200WETBH1BBA para lidar com as condições ambientais da nacele da turbina?

R: A placa de circuito impresso apresenta um revestimento isolante de grau industrial, projetado para proteger as trilhas elétricas contra umidade, poeira e partículas corrosivas transportadas pelo ar, comuns em gabinetes de controle de turbinas eólicas.

Diretrizes de instalação em campo

1. Desconecte e bloqueie toda a alimentação de controle externa de 24 VCC e os circuitos de sinais de campo antes de acessar a seção de terminais do gabinete Mark VIe.
2. Use uma pulseira antiestática aterrada e conectada ao aterramento do gabinete para evitar que descargas eletrostáticas (ESD) danifiquem as trilhas de PCB de alta densidade.
3. Afrouxe os parafusos de montagem e desconecte os chicotes da fiação de campo do IS200WETBH1BBA, tendo o cuidado de identificar a localização de todos os condutores dos terminais.
4. Alinhe a nova placa sobre os espaçadores de montagem dentro do conjunto da caixa superior e fixe-a usando os parafusos prisioneiros do chassi.
5. Reconecte os chicotes da fiação de campo de acordo com os esquemas elétricos do GE Mark VIe, verificando se a codificação dos conectores impede a inserção desalinhada dos pinos.
6. Verifique todas as conexões dos terminais de parafuso para garantir a tensão mecânica correta antes de reenergizar o sistema.
