Detalhes do Produto
Visão Geral

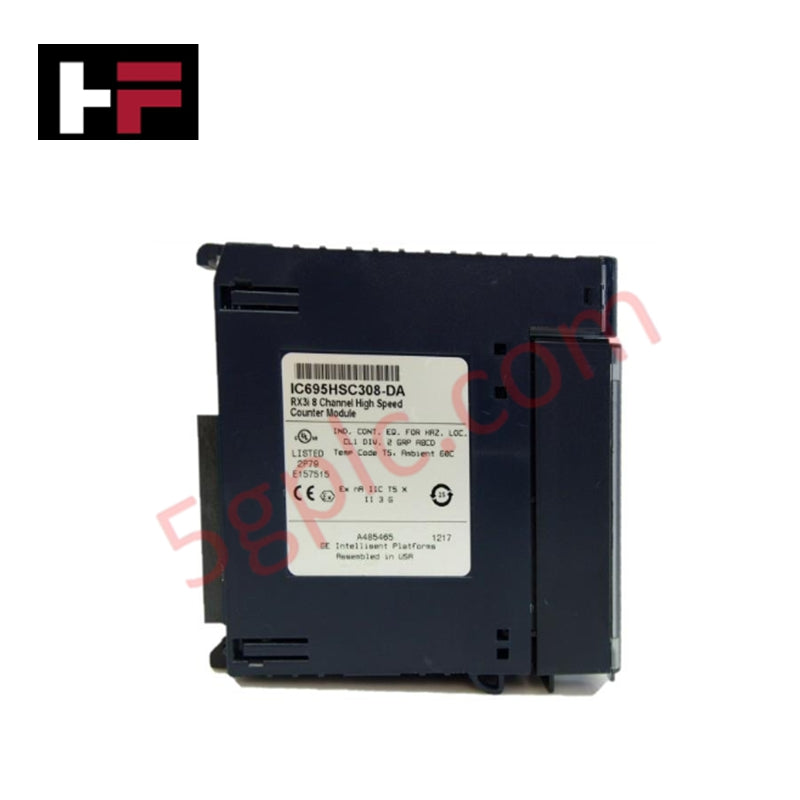

O IC695HSC308 é um módulo contador de alto desempenho projetado para a plataforma GE Fanuc PACSystems RX3i . Ele captura e processa sinais de pulso de alta velocidade com precisão, oferecendo contagem determinística para aplicações industriais exigentes. O módulo possui 8 contadores independentes, 16 entradas de alta velocidade configuráveis e 14 saídas configuráveis, suportando múltiplos tipos de contadores. A filtragem de entrada configurável otimiza a integridade do sinal, enquanto a inserção a quente e o relatório de falhas aumentam a confiabilidade do sistema. Ideal para controle de movimento, medição de fluxo em turbinas e aplicações de manuseio de materiais.
Especificações Técnicas
Geral
-
Modelo / Número da Peça: IC695HSC308
-
Série: PACSystems RX3i
-
Canais de Contador: 8 contadores independentes
-
Entradas de Alta Velocidade: 16 entradas configuráveis
-
Saídas de Alta Velocidade: 14 saídas configuráveis
-
Tipos de Contadores: A, B, C, D, E, Z e definidos pelo usuário
-
Frequência Máxima de Contagem: Até 1,5 MHz (dependendo do tipo de contador)
-
Faixa de Contagem: −2.147.483.648 a +2.147.483.647
-
Filtragem de Entrada: Configurável para otimização do sinal
Temporização e Precisão
-
Precisão do Oscilador: ±100 ppm na faixa de temperatura operacional
-
Deriva do Oscilador: ±5 ppm/ano
-
Resposta de Captura de Pulso: ≤ 2 µs
Elétrico e Energia
-
Alimentação do Backplane: 561 mA @ 3,3 V; 94 mA @ 5 V
-
Faixa de Tensão de Saída: 4,7 a 40 V DC
-
Classificação de Corrente de Saída: 1,5 A máximo por canal; 10,5 A máximo por módulo
-
Atraso de Saída: Desligado para Ligado: 125 µs @ 1,5 A; Ligado para Desligado: 85 µs @ 1,5 A
-
Opções de Tensão de Entrada: 5 V DC nominal (4,7–5,5 V), 12–24 V DC nominal (10–26,4 V)
Mecânico e Instalação
-
Inserção/Extração a Quente: Suportado
-
Relatório de Falhas do Módulo: Suportado
-
Interrupções de E/S: Suportadas
-
Faixa de Temperatura de Operação: 0°C a 60°C
-
Dimensões: 118 × 72 × 35 mm
-
Peso: 0,4 kg
Aplicações
O IC695HSC308 é projetado para ambientes industriais que exigem contagem precisa de pulsos e resposta rápida de E/S. Casos típicos de uso incluem sistemas de controle de movimento, medição de fluxo em turbinas e processos complexos de manuseio de materiais. Seus múltiplos tipos de contadores e entradas configuráveis o tornam flexível para diversas necessidades de automação.
Perguntas Frequentes / Dúvidas Comuns
P: Quantos contadores de alta velocidade este módulo suporta?
R: O IC695HSC308 suporta 8 contadores independentes.
P: Qual é a frequência máxima de contagem?
R: Até 1,5 MHz, dependendo do tipo de contador.
P: Ele pode ser trocado a quente?
R: Sim, inserção e extração a quente são suportadas.
P: Qual é a corrente máxima de saída por canal?
R: Cada canal de saída suporta até 1,5 A, com um total de 10,5 A por módulo.
P: Para quais aplicações este módulo é ideal?
R: Controle de movimento, medição de fluxo em turbinas e sistemas de manuseio de materiais.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
