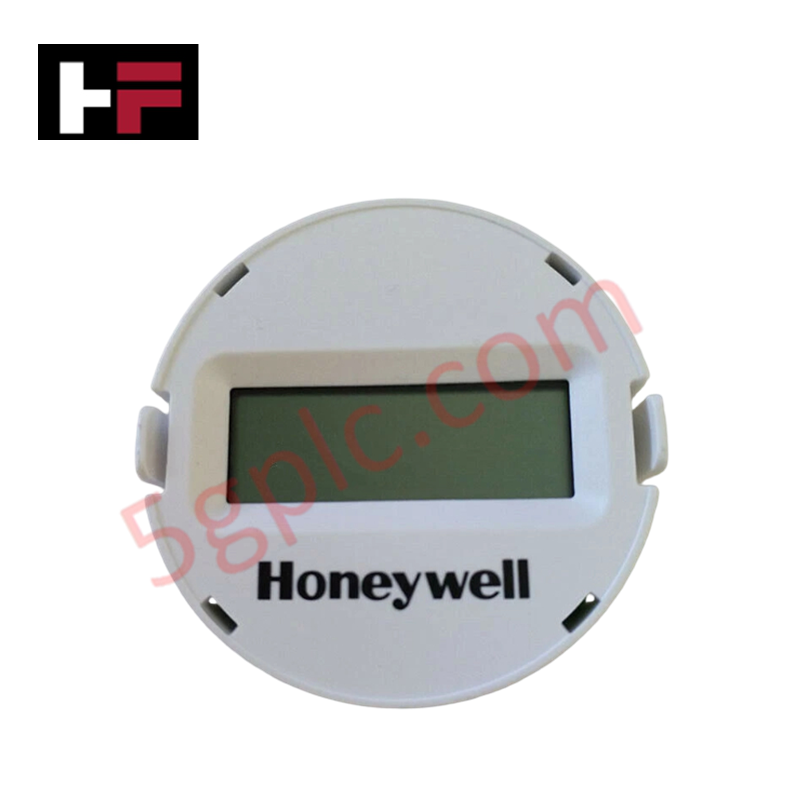

Módulo de Display do Transmissor Honeywell HNS 50049911-001

O Honeywell HNS 50049911-001, também catalogado como 50049911-001 Módulo de Display do Transmissor (Conjunto PWA de Display Básico, Revisão 1.030000), funciona como um componente de hardware dedicado à visualização local da variável de processo e à execução de diagnósticos do transmissor na eletrônica de campo dos transmissores Honeywell SmartLine / ST 3000.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento entre canais

O módulo faz interface diretamente com a placa principal do sensor do transmissor por meio de conectores internos multipinos isolados. Barreiras internas dedicadas de isolamento galvânico protegem a lógica de processamento do display contra surtos de energia no loop e ruídos de alta frequência induzidos na fiação externa de campo. O conjunto do display decodifica a telemetria digital do protocolo de loop HART de 4-20 mA para exibir valores de PV em tempo real, unidades de engenharia e status de alarmes de diagnóstico, sem interferir na modulação da corrente do loop nem introduzir distorção de sinal no circuito analógico.

Perguntas frequentes

P: O módulo de display HNS 50049911-001 pode ser substituído em campo sem retirar o transmissor de operação?

R: Sim, desde que a tampa do invólucro da eletrônica do transmissor seja removida em um ambiente não classificado ou sob condições autorizadas por uma permissão para trabalho a quente; o módulo de display conecta-se diretamente aos pinos do conector da placa principal do transmissor.

P: Como o conjunto do display recebe energia para operar?

R: O circuito do display consome uma corrente auxiliar de baixa potência diretamente da placa da fonte de alimentação interna do transmissor, sem exceder o limite inferior da corrente do loop de 4-20 mA.

P: O que indica a compatibilidade entre revisões de hardware durante a substituição do módulo?

R: As unidades de substituição devem corresponder à configuração física dos pinos e aos limites de revisão do firmware (família da Revisão 1.030000) para manter a comunicação correta com a placa principal do transmissor base.

Diretrizes de instalação em campo

• Desconecte a alimentação de campo do transmissor antes de desenroscar a tampa da extremidade do invólucro para acessar o compartimento interno do display.
• Alinhe o conector do cabeçote multipinos na parte traseira da placa do display com o soquete correspondente no conjunto eletrônico principal e pressione em linha reta para evitar entortar os pinos.
• Certifique-se de que o anel de vedação de borracha do invólucro do transmissor esteja intacto e sem detritos antes de rosquear novamente a tampa de vidro de visualização.
• Aperte a tampa do invólucro até que fique totalmente assentada contra o corpo do invólucro, para manter a proteção contra ingresso NEMA 4X / IP67 e a integridade do invólucro à prova de chamas.
