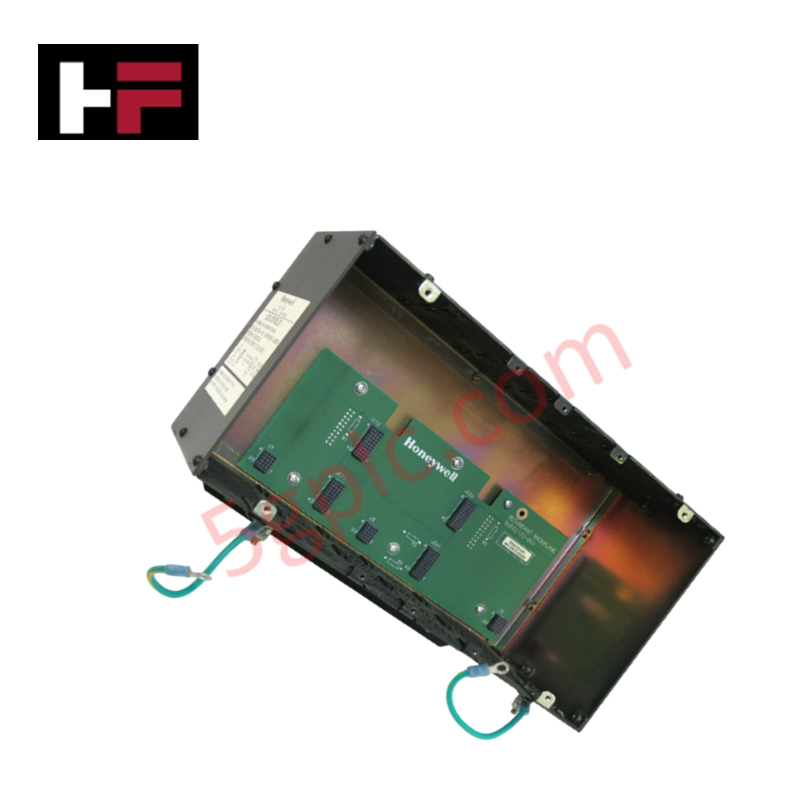

Rack de controlador redundante Honeywell ControlEdge HC900 900RR0-0200

O Honeywell 900RR0-0200, também catalogado como Rack de Controlador Redundante 900RR0, funciona como um componente de hardware dedicado para alojar módulos processadores de controle redundantes duplos em arquiteturas de automação ControlEdge HC900. Este conjunto fornece o chassi de montagem física, as vias redundantes de distribuição de energia e os links de barramento de alta velocidade entre processadores necessários para manter a sincronização contínua da CPU. O chassi estabelece a execução física e elétrica direta para operações de comutação sem interrupção entre unidades de processamento paralelas.

Especificações de hardware

Isolamento canal a canal e conectividade do barramento redundante

A arquitetura do chassi Honeywell 900RR0-0200 apresenta canais internos de isolamento do backplane projetados para desacoplar os sinais da lógica de controle da interferência cruzada da fonte de alimentação. Planos de distribuição de aterramento integrados diretamente à placa de circuito impresso do backplane fornecem proteção contra transientes elétricos de modo comum e interferência de radiofrequência. As vias de roteamento de sinais permitem o espelhamento contínuo do banco de dados entre as CPUs primária e de backup, possibilitando isolamento completo canal a canal e comunicação estruturada sem degradação do sinal entre os nós redundantes do sistema.

Perguntas frequentes

P: É possível substituir um único Módulo Processador de Controle (CPM) no rack 900RR0-0200 enquanto o controlador primário está processando a lógica ativamente?

R: Sim, o backplane do rack redundante é compatível com remoção e inserção sob tensão (RIUP) do módulo de CPU secundário ou em espera, desde que todos os protocolos de aterramento e as precauções de segurança para isolamento da fiação de campo sejam rigorosamente seguidos.

P: Qual orientação de montagem é necessária para o conjunto do rack do controlador 900RR0-0200?

R: O rack deve ser montado horizontalmente em um painel plano do gabinete ou na estrutura do invólucro para garantir a circulação vertical adequada do ar por convecção térmica através das fontes de alimentação e dos módulos de processamento instalados.

Diretrizes de instalação em campo

• Fixe firmemente o rack 900RR0-0200 ao painel traseiro do invólucro usando ferragens de montagem padrão, estabelecendo uma ancoragem estrutural física sólida.
• Conecte uma cinta de aterramento de baixa impedância diretamente do pino de aterramento do chassi na estrutura do rack ao barramento principal de terra de proteção (PE).
• Mantenha uma distância mínima de 75 mm (3,0 polegadas) acima e abaixo da estrutura do rack para permitir a dissipação natural e desimpedida do calor por convecção.
• Inspecione os conectores dos slots do backplane quanto à presença de detritos ou pinos tortos antes de inserir módulos de controle ou fontes de alimentação.
