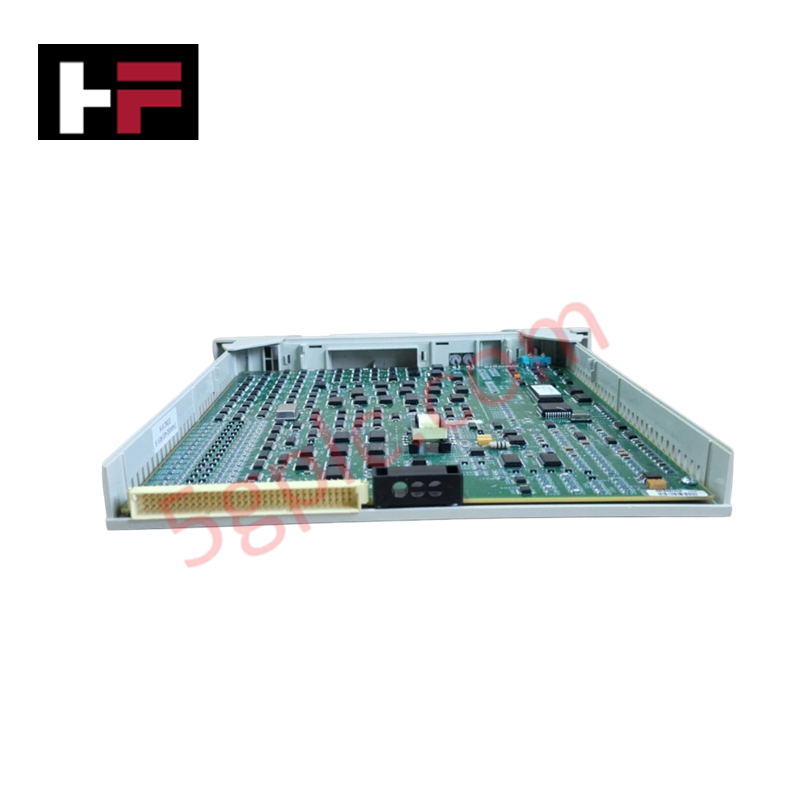

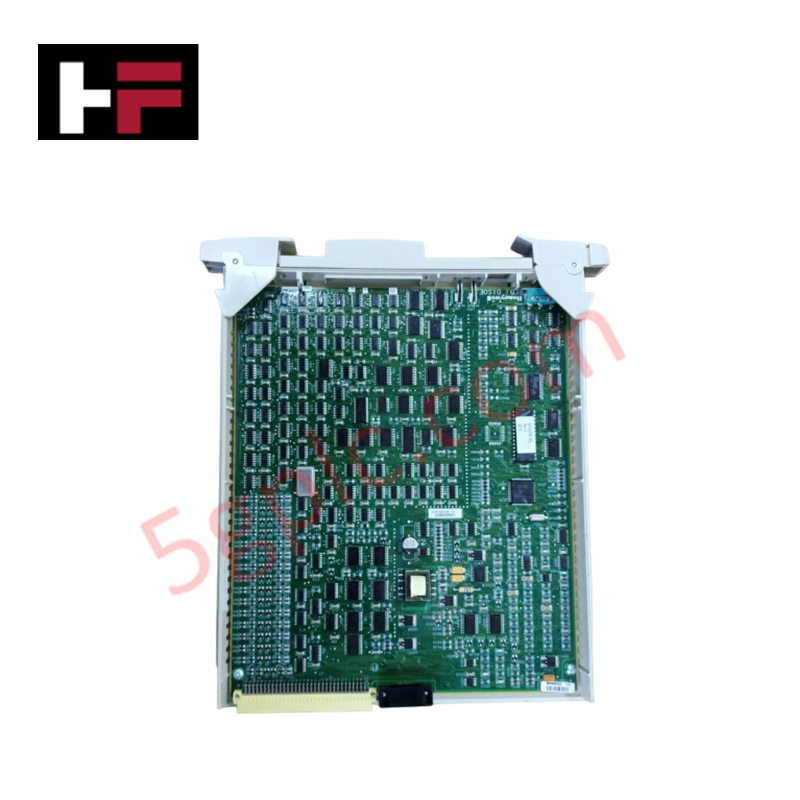

Placa de circuito impresso de saída digital Honeywell 51404092-400/80363975-150, 32

O Honeywell 80363975-150, também catalogado como a 80363975-150 PC Board Digital Output 32, funciona como um componente de hardware dedicado à execução de comandos discretos e à comutação de estados de atuadores em redes de controle distribuído. Essa placa de circuito transforma comandos lógicos internos do controlador em ações físicas de comutação em vários canais de saída.

Detalhamento do sufixo e matriz de modelos

• 51404092-400: designação do catálogo-base e do número de peça para o conjunto de placa de circuito impresso de saída digital de 32 canais.
• 80363975-150: identificação alternativa ou associada de rastreamento do conjunto, usada nos catálogos de documentação dos sistemas Honeywell.

Especificações de hardware

Isolamento entre canais e protocolo de loop

A arquitetura da Honeywell 51404092-400 incorpora um isolamento robusto entre canais e oferece suporte a vias de integração do protocolo de loop HART de 4-20 mA, quando aplicável a loops de sinais mistos. Ao manter uma separação galvânica rigorosa entre os transistores individuais de comutação da saída e o backplane interno do sistema, a placa evita realimentação de tensão transitória e loops de terra. Além disso, a compensação de junção fria e o buffer interno do barramento garantem uma execução estável dos estados digitais em redes industriais de atuadores.

Perguntas frequentes

P: Qual é a capacidade de canais da placa de saída digital Honeywell 51404092-400?

R: Ela conta com uma configuração de saída digital de 32 canais, projetada para lidar com sinais de comando discretos destinados a atuadores industriais de campo.

P: Esta placa de circuito impresso pode ser retirada ou inserida enquanto o rack está energizado?

R: A troca a quente de placas de saída digital pode causar transientes de tensão indutivos e acionamento não intencional dos atuadores. A alimentação do sistema deve ser isolada antes do manuseio.

P: Como a placa protege a lógica de controle interna contra transientes externos de campo?

R: Barreiras integradas de isolamento óptico e filtragem em nível de canal protegem o barramento do backplane contra picos de alta tensão originados nas linhas de carga externas.

Diretrizes de instalação em campo

• Montagem no gabinete: Fixe firmemente o conjunto da placa de circuito dentro de um slot aprovado de um gabinete de controle industrial ou de um chassi de montagem.
• Separação da fiação: Passe a fiação dos sinais de saída digital longe dos cabos de entrada analógica de baixo nível sensíveis e dos eletrodutos de alimentação de alta tensão.
• Torque dos terminais: Aperte todos os parafusos dos blocos de terminais conectáveis conforme os valores de torque especificados para manter um contato elétrico de baixa resistência.
• Conformidade com o aterramento: Conecte o chassi da placa e os drenos das blindagens à barra de aterramento do gabinete para garantir a compatibilidade eletromagnética.
