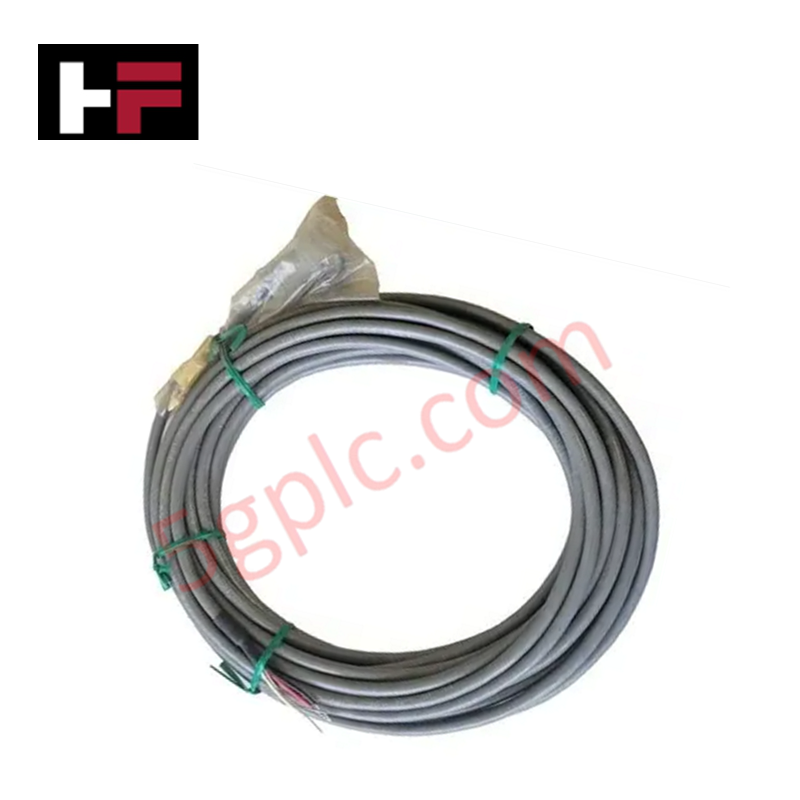

Conjunto de cabos tronco UCN Honeywell 511195199-020

O Honeywell 51195199-020, também catalogado como o conjunto de cabos tronco UCN 51195199, funciona como um componente de hardware dedicado à transmissão determinística de sinais por meio coaxial em plataformas da Universal Control Network (UCN).

Especificações do hardware

Isolamento entre canais e controle da atenuação do sinal

O conjunto de tronco UCN 51195199-020 incorpora uma construção coaxial com blindagem quádrupla para obter isolamento entre canais contra interferência eletromagnética externa e evitar a atenuação de sinais de alta frequência entre os nós distribuídos da rede. Projetado para manter a correspondência da impedância característica de 75 ohms, o conjunto de cabos elimina ondas estacionárias e reflexões de sinal ao longo do barramento da camada física, garantindo comunicação consistente de passagem de token a 5 Mbit/s entre Universal Control Networks, Process Managers (PM) e Advanced Process Managers (APM).

Perguntas frequentes

P: O cabo tronco UCN 51195199-020 pode ser emendado ou reparado em campo se sofrer danos físicos?

R: A realização de emendas em campo é estritamente proibida, pois conectores de crimpagem padrão introduzem incompatibilidades de impedância, resultando em reflexões de sinal que degradam a comunicação da rede UCN. Os segmentos de cabo danificados devem ser substituídos por conjuntos terminados em fábrica.

P: Qual é a restrição de raio mínimo de curvatura para instalar este conjunto de cabo coaxial de 20 m?

R: O raio mínimo de curvatura física para instalação estática é de 100 mm (aproximadamente 10 vezes o diâmetro externo do cabo), para evitar a deformação da geometria dielétrica interna e o deslocamento da impedância característica.

Diretrizes para instalação em campo

1. Separação do trajeto de roteamento: Passe o cabo tronco coaxial UCN por conduítes metálicos dedicados, mantendo uma separação física mínima de 300 mm de linhas de alimentação CA de alta tensão e da fiação de acionamentos de motores.
2. Proteção dos conectores: Mantenha as tampas protetoras instaladas nos conectores BNC de fábrica até o acoplamento final com as derivações da UCN ou as placas de interface de rede, para evitar contaminação por poeira e empenamento dos pinos.
3. Protocolo de aterramento: Certifique-se de que o aterramento da blindagem do tronco seja realizado estritamente por meio dos blocos de derivação do sistema, nas barras de aterramento do gabinete designadas para ponto único. Não aterre as blindagens dos cabos em vários pontos intermediários, para evitar correntes de terra circulantes.
4. Alívio de tensão: Fixe o cabo a cada 1,5 m ao longo das bandejas de cabos usando abraçadeiras de conduíte não metálicas, para evitar tensão mecânica nos conectores terminais.
