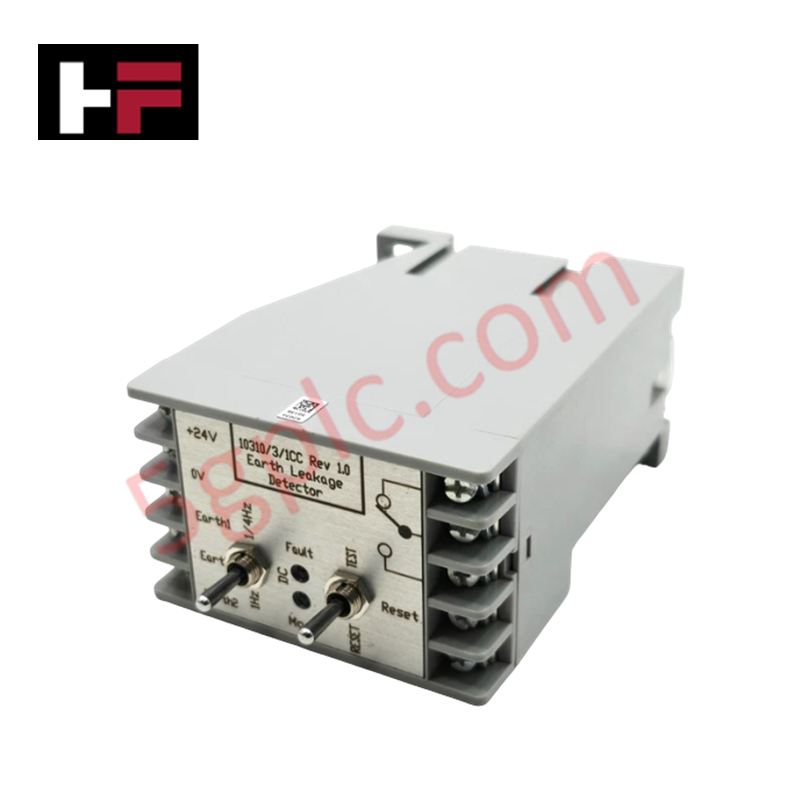

Detector de fuga à terra Honeywell 10310/3/1CC

O Honeywell 10310/3/1CC, também catalogado como Detector de Fuga à Terra 10310/3/1CC, funciona como um componente de hardware dedicado ao monitoramento da corrente de falha à terra nas plataformas Honeywell Safety Manager.

Especificações de hardware

Isolamento entre canais e integridade do sinal do loop

O detector de fuga à terra 10310/3/1CC mede continuamente a resistência de isolamento e as correntes de fuga em barramentos de alimentação CC flutuantes. Utilizando pontes de medição de alta impedância, a unidade detecta falhas de aterramento sem sobrecarregar a linha de alimentação monitorada. Os circuitos integrados de isolamento entre canais impedem que correntes externas de falha à terra introduzam ruído de modo comum em instrumentos adjacentes que utilizam o protocolo de loop HART de 4–20 mA ou em barramentos de E/S digitais. Quando os limites de corrente pré-configurados são excedidos, o módulo emite um sinal de disparo em até 30 ms para acionar relés de alarme e registrar eventos por meio da interface de comunicação do DCS.

Perguntas frequentes

P: Com que rapidez o 10310/3/1CC executa as saídas de sinal de disparo após detectar uma falha à terra?

R: O módulo executa a detecção da falha e ativa a lógica do sinal de disparo em um tempo máximo de resposta de 30 ms.

P: O 10310/3/1CC precisa de alimentação externa para operar seu circuito interno de detecção?

R: A placa obtém a corrente de operação diretamente do barramento de alimentação do backplane do sistema, enquanto isola galvanicamente as conexões do barramento de campo monitorado.

P: O limite de disparo da falha de aterramento pode ser ajustado para redes de cabos de campo de alta capacitância?

R: Os parâmetros de limite são calibrados por hardware para diferenciar correntes de carga capacitivas da verdadeira degradação resistiva do isolamento no barramento de distribuição de campo.

Diretrizes de instalação em campo

1. Desligue a alimentação do slot designado do subrack antes de inserir ou remover o módulo 10310/3/1CC.
2. Alinhe as guias da borda da placa com a estrutura do subrack e pressione firmemente até que os conectores traseiros do módulo se encaixem na interface do backplane.
3. Aperte os parafusos de retenção do painel frontal para garantir o contato adequado de aterramento com o chassi metálico do subrack do gabinete.
4. Encaminhe os cabos de monitoramento de aterramento de campo separadamente das linhas de alimentação CA de alta tensão para evitar interferência magnética induzida.
5. Conecte o barramento de terra de proteção (PE) do gabinete principal ao prisioneiro de aterramento dedicado do chassi antes de energizar o loop de monitoramento.
