Detalhes do Produto

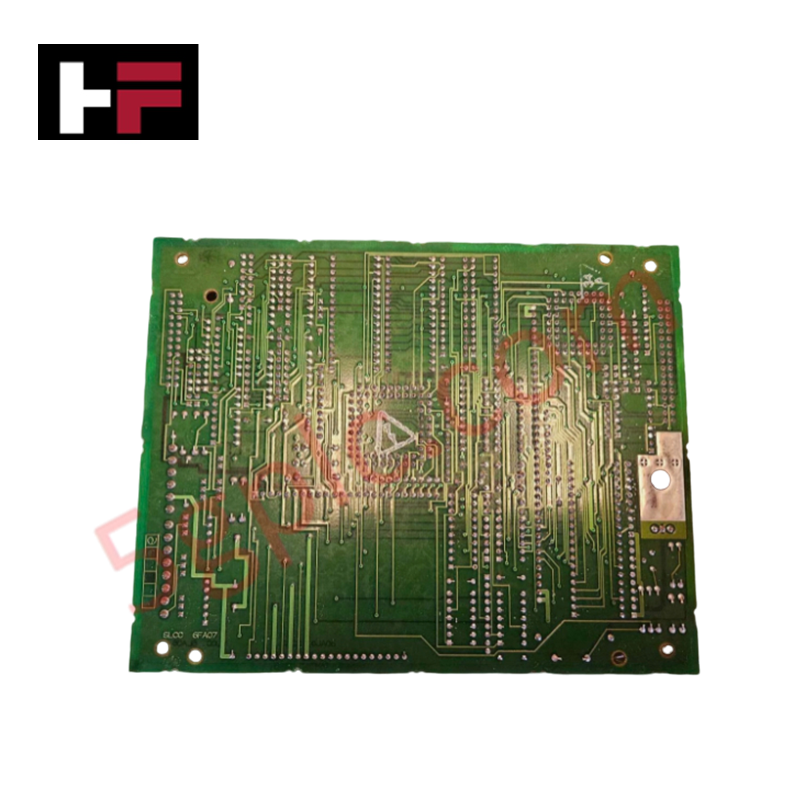

Configurado para integração de rede de alta velocidade nas plataformas de controle Mark V e EX2000, o GE DS200SLCCG3A (Placa de Comunicação LAN DS200SLCC) fornece execução física/eletrônica direta da comunicação do controlador baseada em LAN.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | DS200SLCCG3A |
| Marca | General Electric |
| Origem | EUA |
| Dimensões | Formato padrão da placa PCB Mark V |
| Temperatura de Operação | Conforme padrões ambientais do Mark V |
| Consumo de Energia | Alimentação pela trilha do backplane |
| Processador | Processador de Controle LAN (U1) |
| Interface | Display alfanumérico de 16 posições |
Compatibilidade com Controle Industrial e Firmware
O DS200SLCCG3A facilita a troca determinística de dados através do backplane Mark V. O funcionamento adequado depende das configurações de velocidade do barramento do backplane que sincronizam o processador de controle LAN com o processador controlador de driver (DCP) na placa SDCC. A compatibilidade do firmware flash é gerenciada por EPROMS substituíveis (U6, U7), que armazenam a pilha de software do LCP. Qualquer substituição desses módulos de memória requer rigorosa validação de soma de verificação para garantir a integridade dos dados durante a execução do LCP. A escalabilidade da densidade de E/S é suportada pela arquitetura de RAM de dupla porta (U5) da placa, que regula o handshake de dados entre o controlador LAN e a eletrônica do drive host.
Perguntas Frequentes
P: Como o software LCP é atualizado na placa SLCC?
R: O software LCP está armazenado em EPROMS substituíveis localizados em U6 e U7. Para atualizar, remova a placa, extraia as EPROMS existentes e instale as novas EPROMS programadas nos soquetes designados, observando as precauções contra descarga eletrostática.
P: Qual é a finalidade do conector rotulado KPPL?
R: O conector KPPL serve como interface para o módulo programador. Este módulo permite que os operadores realizem testes diagnósticos, ajustem parâmetros de software e visualizem códigos de falha através do display alfanumérico de 16 posições.
Diretrizes para Instalação em Campo
- Sensibilidade a Estática: A placa SLCC utiliza componentes CMOS sensíveis. Sempre use uma pulseira antiestática aterrada ao manusear a PCB para evitar danos permanentes ao LCP ou aos módulos de memória.
- Alinhamento do Conector: Certifique-se de que todas as conexões em nível de sistema para as placas NTB/3TB, SDCC e TCCB via conector 2PL estejam totalmente encaixadas. O encaixe incorreto dos conectores 2PL ou 3PL pode causar timeouts de comunicação entre o LCP e o SDCC.
- Módulo Programador: Ao montar o módulo programador no conector KPPL, aplique pressão uniforme para garantir que os pinos estejam corretamente alinhados e totalmente engajados, evitando dados diagnósticos intermitentes.
- Verificação dos Componentes: Antes de energizar o gabinete, verifique se as EPROMS U6 e U7 estão orientadas corretamente conforme o entalhe de índice no soquete. A instalação invertida resultará em falha imediata na inicialização.
- Aterramento: Garanta que a placa esteja devidamente fixada ao chassi do gabinete por meio dos parafusos de montagem para manter a integridade dos caminhos de aterramento isolados e não isolados do circuito.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
