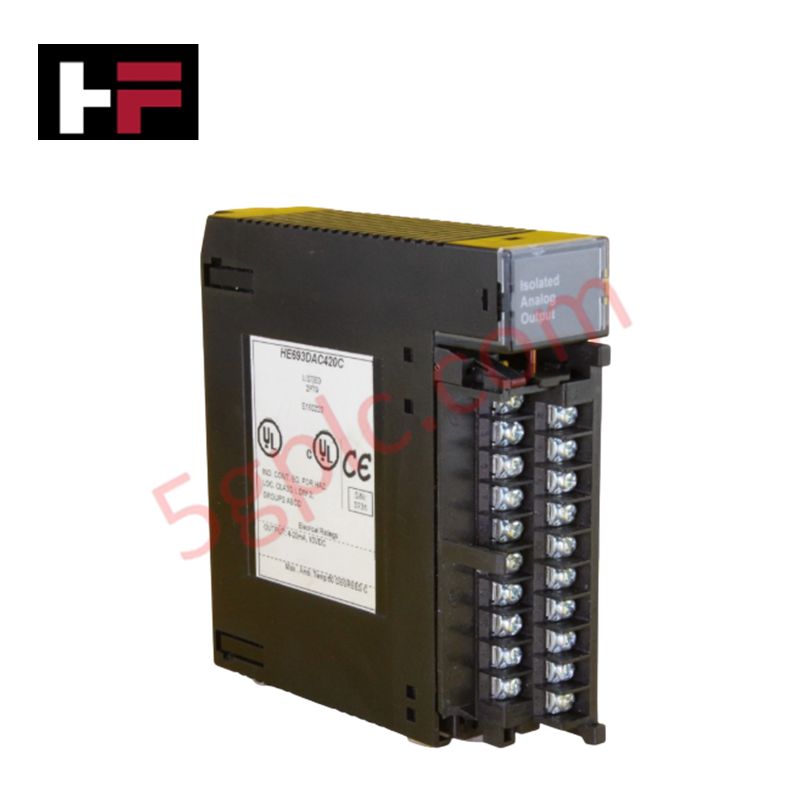

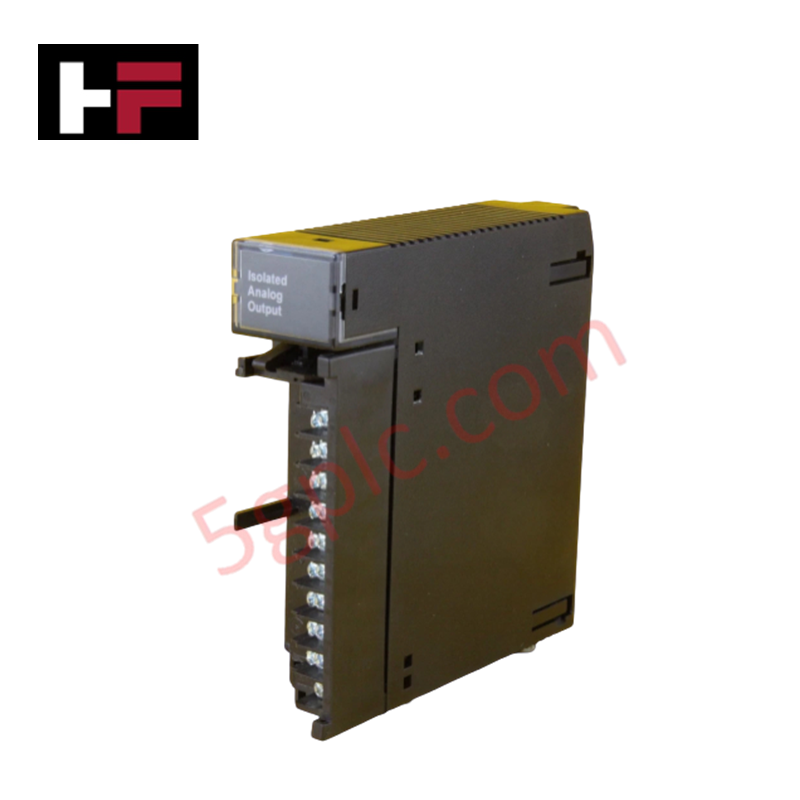

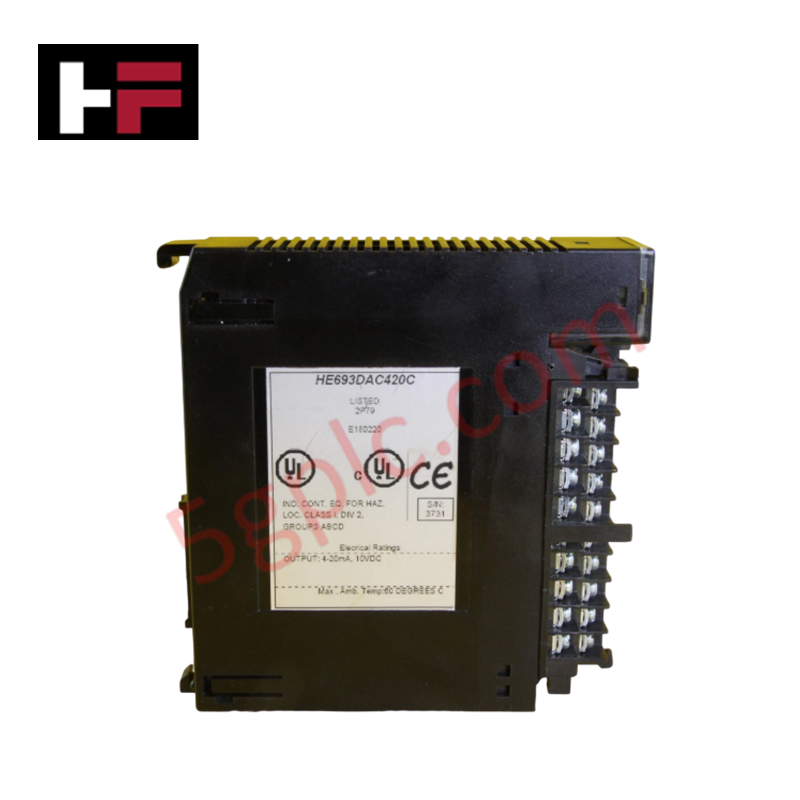

Módulo de saída analógica isolada GE Série 90-30 HE693DAC420

O GE HE693DAC420, também catalogado como HE693DAC420 Módulo de saída de corrente analógica isolada, que opera como um componente de hardware dedicado para converter comandos digitais do controlador em loops de corrente de 4–20 mA ou 0–20 mA em sistemas PLC Series 90-30.

Especificações de hardware

Redes determinísticas e escalabilidade da densidade de E/S

O módulo HE693DAC420 integra-se ao backplane do Series 90-30 para executar atualizações determinísticas de dados provenientes da placa da CPU principal. O alto isolamento entre canais e entre canal e terra limita a propagação de ruído elétrico pela interface do barramento do backplane, preservando a velocidade de comunicação em configurações de sub-racks expandidos. As vias de processamento digital-analógico mantêm a compatibilidade com o flash do firmware nos backplanes padrão de rack Series 90-30, ao mesmo tempo que fornecem saídas de corrente estáveis sob variações dinâmicas da resistência de carga.

Perguntas frequentes

P: O HE693DAC420 requer uma fonte de alimentação externa para acionar os loops de 4–20 mA?

R: Sim. O módulo depende de uma fonte externa de 24 VCC fornecida pelo usuário para energizar os loops de saída isolados, além do consumo lógico de 5 VCC do backplane.

P: O módulo HE693DAC420 pode ser instalado ou removido do rack Series 90-30 enquanto a alimentação do backplane estiver ativa?

R: Não. A alimentação do rack Series 90-30 deve ser completamente isolada antes de inserir ou remover o módulo, para evitar danos elétricos aos pinos do barramento do backplane e ao circuito interno do conversor D/A.

Diretrizes de instalação em campo

1. Desenergize a fonte de alimentação do rack Series 90-30 e isole a alimentação externa de loop de 24 VCC antes de montar ou conectar o módulo.
2. Deslize firmemente o módulo HE693DAC420 para dentro do slot designado do rack até que os clipes de retenção superior e inferior travem na placa de base do backplane.
3. Conecte a fonte de alimentação de campo externa de 24 VCC ao conector de terminais, mantendo a polaridade correta para alimentar o circuito interno de isolamento.
4. Faça a passagem da fiação dos loops de corrente de campo de 4–20 mA usando cabos blindados de par trançado para evitar a captação de ruído indutivo de linhas de alimentação adjacentes.
5. Aterre todas as blindagens dos cabos em um único terminal de aterramento na Terra, próximo à entrada do painel, para evitar o estabelecimento de correntes de loop de terra.
6. Verifique se a resistência máxima do loop em cada canal de saída não excede 1,1 kΩ sob operação a 24 VCC antes de energizar o sistema.
