Detalhes do Produto

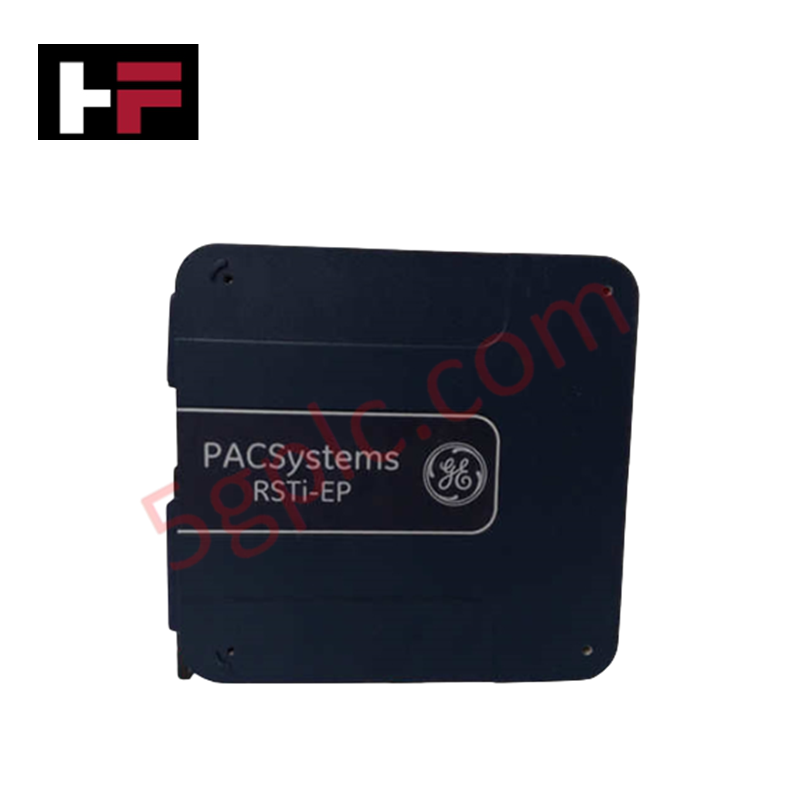

O GE EPSCPE100, também catalogado como o Controlador Independente EPSCPE100, funciona como um componente de hardware dedicado à execução de processos industriais e ao gerenciamento da varredura de E/S em tempo real nas plataformas PACSystems RSTi-EP.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | EPSCPE100 |
| Marca | GE / Emerson |
| Origem | EUA |
| Peso | 3,00 lb (1,36 kg) |
| Dimensões | Não especificadas |
| Temperatura de operação | -20 a +60 °C |
| Consumo de energia | Lógica de base passiva (alimentação do sistema de 24 VCC) |
| Processador | Processador System-on-Module integrado |
| Memória | Armazenamento de 1 MB de memória do usuário, suporte a slot para Micro SD |
| Portas de comunicação | 2 portas Ethernet (1 de 10/100, 1 switch de 3 portas 10/100), 1 RS-232, 1 USB-A 2.0 |
| Protocolos de comunicação | PROFINET, Modbus TCP/IP, SRTP, EDG |
| Capacidade de E/S | 2K bits de E/S discretas, 32K palavras de E/S analógicas |
Redes determinísticas Profinet e escalabilidade da densidade de E/S
O controlador EPSCPE100 utiliza protocolos PROFINET integrados em tempo real e uma interface Ethernet com switch de 3 portas para gerenciar dispositivos de campo em redes determinísticas. O suporte ao Media Redundancy Protocol (MRP) mantém a continuidade do anel de rede sem perda de ciclo durante falhas em um único cabo. A arquitetura do sistema oferece suporte à escalabilidade modular da densidade de E/S para até 2K bits discretos e 32K palavras analógicas, mantendo a execução rápida de tarefas e a compatibilidade do firmware interno em memória flash entre os nós escravos conectados.
Perguntas frequentes
P: O EPSCPE100 precisa ser desligado para atualizar a configuração do controlador pelas portas USB ou Ethernet?
R: As alterações na lógica podem ser baixadas on-line, dependendo das configurações do ambiente de programação, mas a atualização do firmware principal do sistema exige colocar a CPU em estado parado para garantir a integridade da memória flash.
P: Como o EPSCPE100 executa a redundância de rede em topologias em anel?
R: O hardware do switch integrado executa o Media Redundancy Protocol (MRP), fornecendo failover automático para o caminho de rede secundário em milissegundos caso um segmento do anel seja interrompido.
Diretrizes para instalação em campo
- Monte a CPU EPSCPE100 em um trilho DIN padrão de 35 mm dentro do gabinete, garantindo que a aba de travamento do módulo encaixe corretamente.
- Conecte uma fita de cobre de baixa impedância entre a barra de aterramento do gabinete e o terminal de aterramento da CPU para conformidade com EMC.
- Conecte a alimentação externa de 24 VCC ao conector de entrada, observando a polaridade correta.
- Insira cabos Ethernet Categoria 5e ou Categoria 6 nas portas RJ45 para estabelecer topologias de rede PROFINET em anel ou estrela.
- Mantenha todos os cabos de comunicação de campo afastados das linhas de CA de alta tensão para evitar interferências no sinal.
