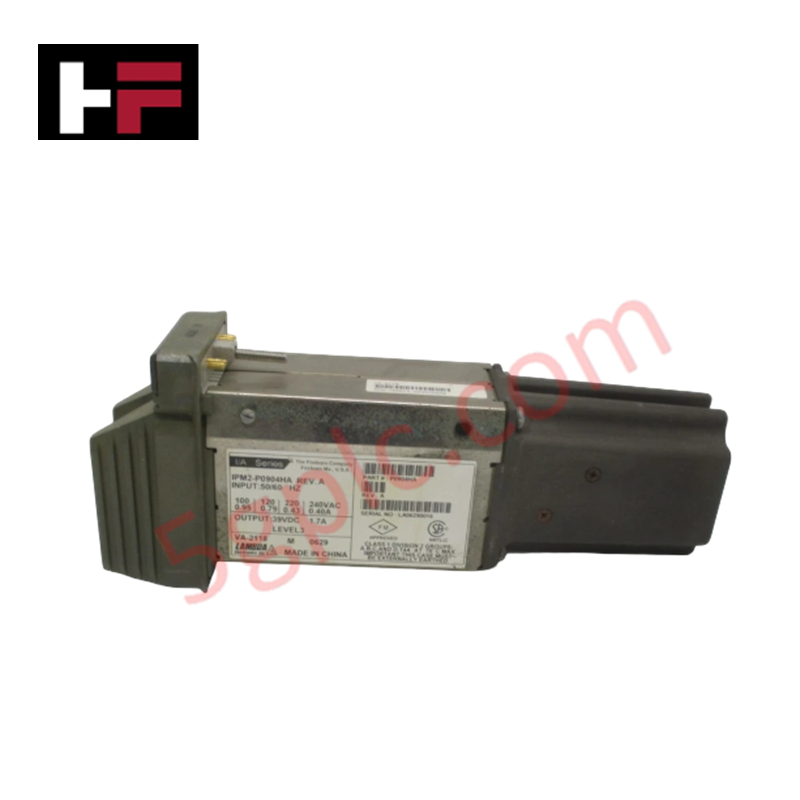

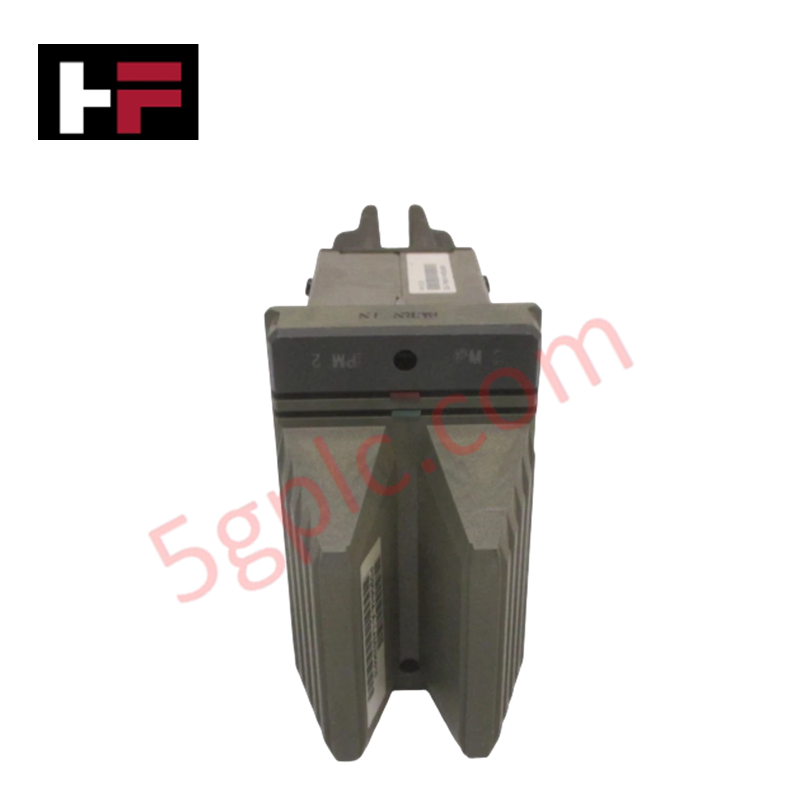

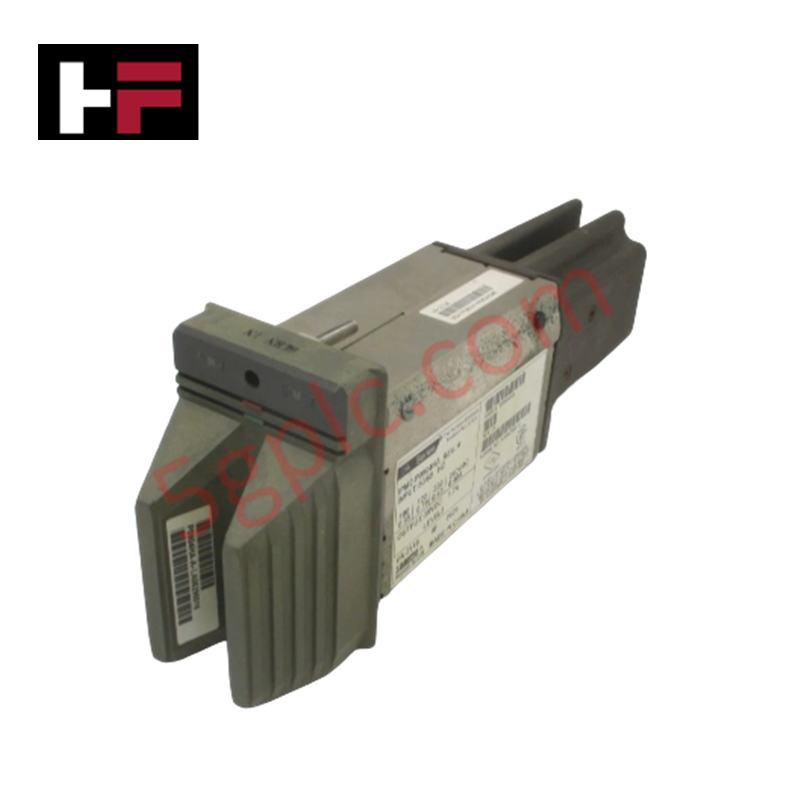

Módulo de alimentação Foxboro IPM2-P0904HA da série I/A

O Foxboro IPM2-P0904HA, também catalogado como o Módulo de Alimentação Industrial IPM2, funciona como um componente de hardware dedicado à conversão de energia de CA para CC em racks DCS Foxboro I/A Series. Configurado para receber entrada da rede elétrica de 100/120/220/240 VCA selecionável, fornece um barramento de saída regulado de 39 VCC para alimentar os backplanes de lógica do sistema e os conjuntos de interface de fieldbus.

Especificações de hardware

Condicionamento de sinais de malha de processo e isolamento de canais

O Foxboro IPM2-P0904HA incorpora isolamento galvânico entre o primário e o secundário para proteger os links de comunicação do backplane contra transientes do lado da rede elétrica. Ao desacoplar a fonte de alimentação CA do barramento interno de distribuição de 39 VCC, o módulo suprime loops de terra e ruídos de alta frequência que poderiam prejudicar a precisão do protocolo de malha HART de 4–20 mA nos canais de campo analógicos conectados.

Perguntas frequentes

P: A tensão operacional do barramento de saída de 39 VCC pode ser ajustada manualmente no módulo?

R: Não, a tensão de saída é regulada internamente para 39 VCC para atender às tolerâncias de distribuição do sub-rack do sistema. A seleção da tensão de entrada deve ser configurada por meio de jumpers designados ou bornes de derivação antes de aplicar a alimentação CA.

P: Quais funções os LEDs de status do painel frontal desempenham durante a operação normal?

R: Os LEDs integrados fornecem diagnóstico físico contínuo, exibindo a disponibilidade da alimentação de entrada CA, o estado da saída CC e condições internas de falha térmica ou de sobrecorrente.

Diretrizes para instalação em campo

Certifique-se de que os disjuntores da alimentação CA estejam bloqueados e que a ausência de energia tenha sido verificada antes de conectar a alimentação de entrada aos terminais primários. Selecione a configuração correta do borne de entrada (100, 120, 220 ou 240 VCA), correspondente aos padrões locais da rede elétrica, antes da energização.

Mantenha uma folga física mínima de 100 mm acima e abaixo da estrutura do módulo de alimentação para facilitar o fluxo de ar por convecção natural, sem obstruções, através dos dissipadores de calor do gabinete. Conecte o terminal de aterramento do chassi do módulo diretamente ao barramento principal de terra de proteção (PE) do gabinete usando um condutor de cobre de bitola elevada. Na entrada do gabinete, verifique se todas as conexões de conduíte NPT mantêm um engate mínimo de 5 roscas para garantir a integridade estrutural e elétrica do aterramento.
