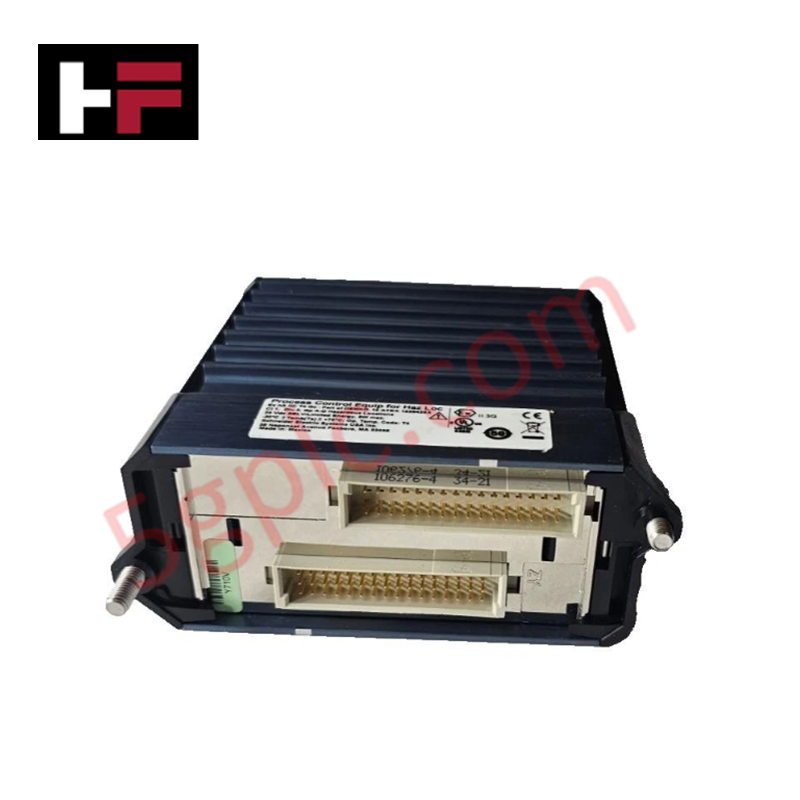

Módulo de Entrada Discreta Foxboro FBM217 RH916XZ

O Foxboro FBM217 RH916XZ, também catalogado como o FBM217 Módulo de Entrada Discreta, opera como um componente de hardware dedicado para monitorar 32 canais de sinais discretos de campo nas plataformas EcoStruxure Foxboro DCS e I/A Series.

Especificações de Hardware

Conectividade e Isolamento da Instrumentação de Processo

O FBM217 utiliza arquitetura de isolamento canal a canal para evitar a propagação de loops de terra entre os sensores do lado de campo e a lógica do sistema. Cada um dos 32 canais de entrada é projetado para aceitar sinais de 24 VCC, com limiares operacionais definidos entre 15 a 30 VCC para o nível lógico "ligado" e 0 a 5 VCC para o nível lógico "desligado". O módulo integra filtragem configurável de entrada digital para mitigar ruídos elétricos transitórios e rebotes mecânicos de contato, garantindo aquisição de sinal de alta fidelidade. Além disso, o isolamento galvânico de 2500 Vrms oferece proteção contra surtos potenciais do lado de campo, mantendo a integridade estrutural da comunicação do backplane do DCS.

Perguntas Frequentes

P: O FBM217 suporta troca a quente com o sistema energizado?

R: Sim. O módulo é projetado para substituição hot-swappable, permitindo que técnicos removam e substituam a unidade enquanto o sistema está ligado, sem interromper as operações do Processador de Controle de Campo (FCP).

P: Como é gerenciada a redundância para o FBM217?

R: O módulo suporta redundância tolerante a falhas ao emparelhar duas unidades FBM217. Essa configuração garante monitoramento contínuo dos sinais caso um módulo primário apresente falha de hardware.

Diretrizes para Instalação em Campo

• Compatibilidade com Base: O FBM217 é projetado para montagem em bases modulares da Série 200. Certifique-se de que o mecanismo de travamento mecânico esteja totalmente engajado para estabelecer uma conexão segura com o barramento do backplane.
• Fiação de Sinal: Ao conectar contatos secos ou entradas de 24 VCC, assegure que a blindagem do cabo esteja devidamente aterrada a um terra de referência comum na montagem de terminação de campo. Isso minimiza interferências eletromagnéticas (EMI) que podem influenciar a corrente nominal de detecção de entrada de 2,2 mA.
• Vedação Ambiental: Embora seja classificado para temperaturas severas de -20 °C a +70 °C, mantenha espaço adequado no gabinete para facilitar o fluxo de ar ao redor do módulo, garantindo que a dissipação térmica interna esteja dentro dos limites nominais.
