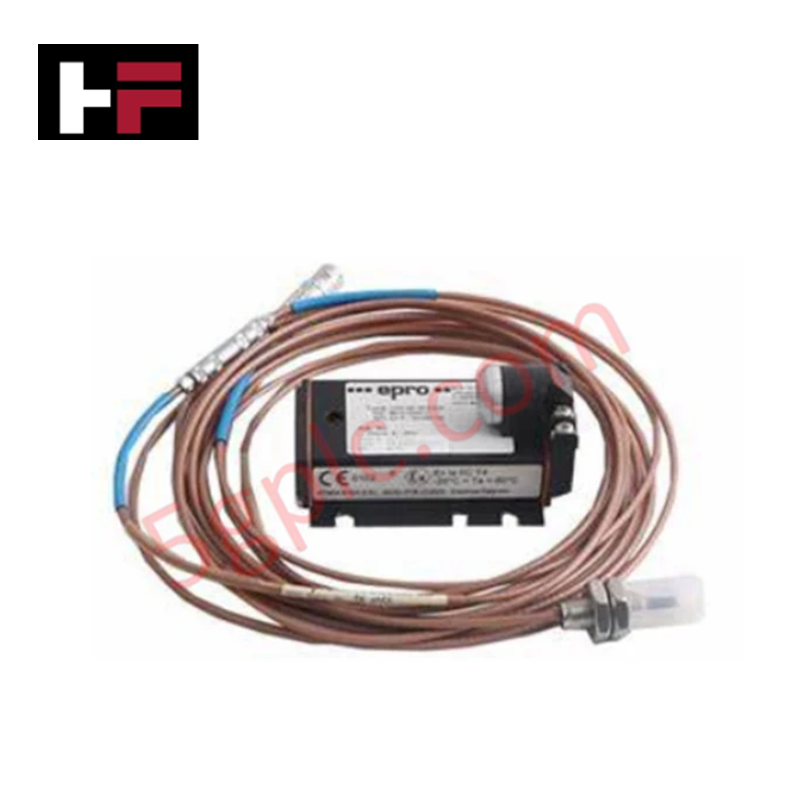

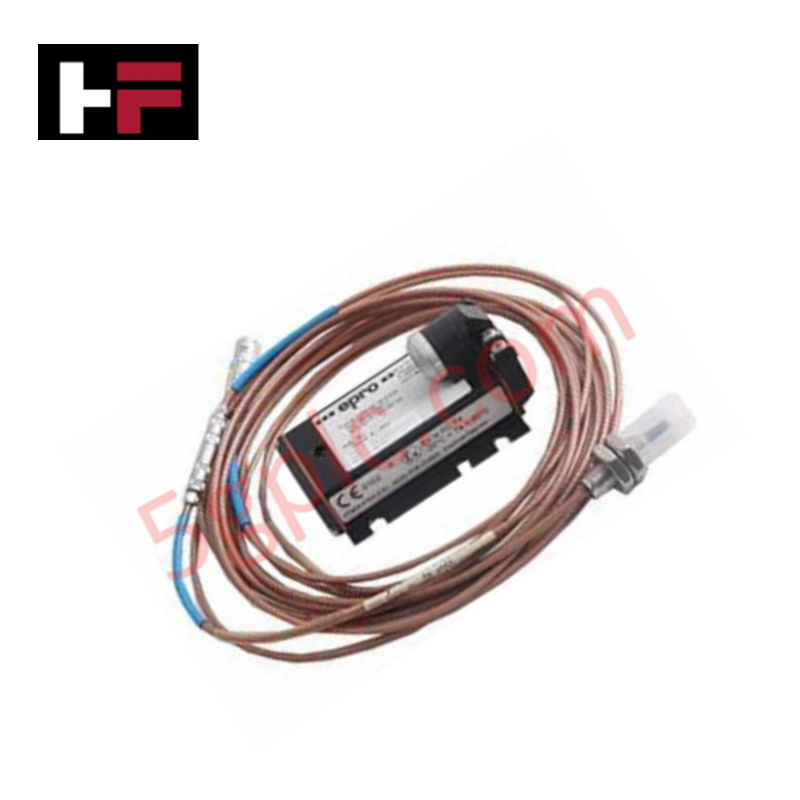

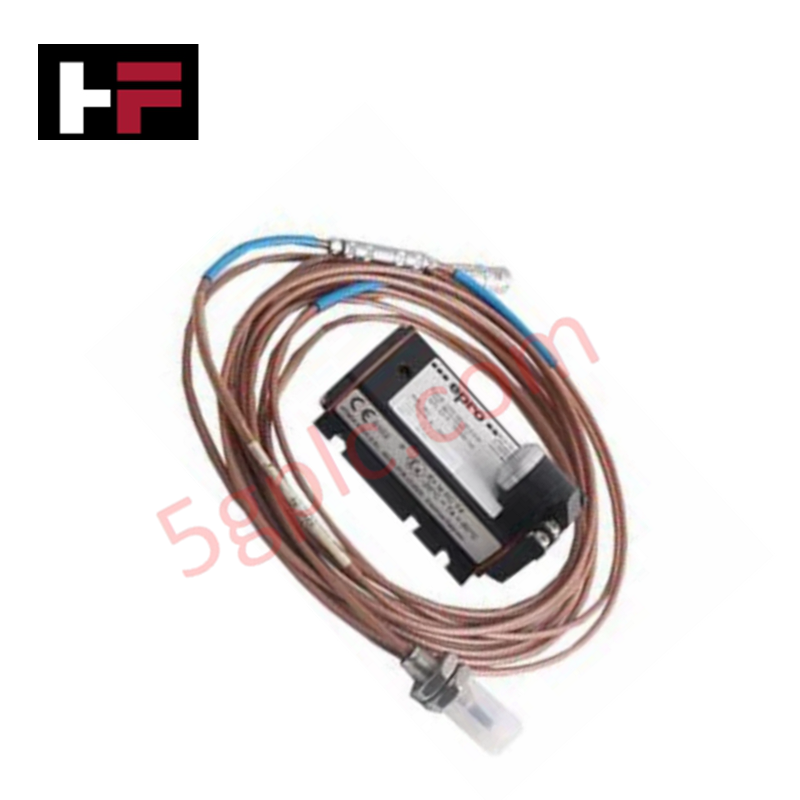

Sistema de sensor de corrente parasita Emerson CON021+PR6423/01C-010

O Emerson CON021+PR6423/01C-010, também catalogado como o CON021+PR6423 Sistema de Sensor de Correntes Parasitas, funciona como um componente de hardware dedicado ao condicionamento contínuo de sinais de deslocamento e vibração do eixo em plataformas Ovation DCS.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolação entre canais

O módulo de processamento CON021 converte as alterações de impedância de alta frequência causadas por correntes parasitas na ponta da sonda PR6423 em medições elétricas calibradas. Utilizando um protocolo de loop HART de 4-20 mA, o driver de sinal transmite valores dinâmicos de vibração e de posição estática, linearizados e em tempo real, aos racks de controladores Ovation a jusante. A isolação integrada entre canais protege o loop de sinal contra ruídos de modo comum e diferenças de potencial de terra em instalações de monitoramento de turbomáquinas com vários canais.

Perguntas frequentes

P: Quais parâmetros físicos são definidos pelo sufixo "01C-010" no número da peça?

R: O sufixo -01C especifica um comprimento de cabo integral de 10 m, enquanto -010 identifica a variante de configuração da sonda para requisitos específicos de montagem e invólucro.

P: O condicionador de sinal CON021 é restrito exclusivamente à sonda PR6423/01C-010?

R: Não. O módulo CON021 possui uma interface modular projetada para oferecer suporte a várias séries de sondas de correntes parasitas EPRO, desde que a capacitância elétrica total do sistema corresponda aos parâmetros de ajuste.

Diretrizes de instalação em campo

• Prenda o cabeamento de extensão coaxial dentro de um eletroduto metálico aterrado exclusivo, mantendo as linhas de sinal fisicamente separadas da fiação de alimentação de motores de alta tensão.
• Verifique se a área-alvo ao redor da ponta da sonda mantém uma folga mecânica adequada para eliminar interferências de metais nas paredes laterais.
• Inspecione e confirme se as conexões da blindagem do cabo estão terminadas em uma barra de aterramento do gabinete em um único ponto, para evitar loops de terra no loop de corrente de 4-20 mA.
• Aplique vedante de roscas ou porcas de travamento durante a montagem física para evitar o deslocamento da folga do eixo causado pela vibração da máquina em operação.
