Detalhes do Produto

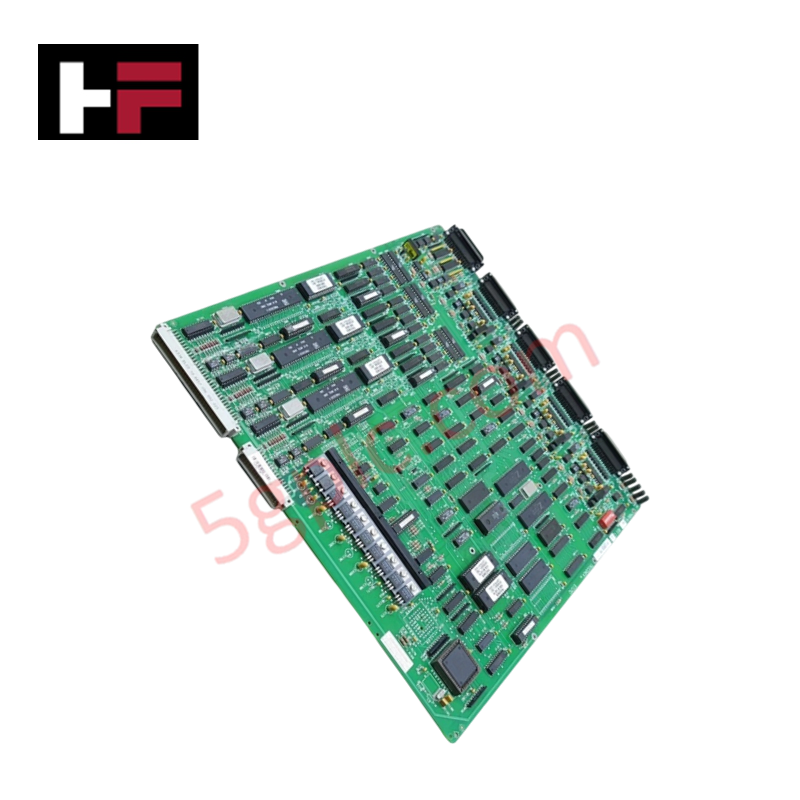

O Triconex EICM2 7400145-200, também catalogado como módulo de comunicação de interface Ethernet EICM2 7400145-200, funciona como um componente de hardware dedicado à ponte determinística de rede entre os backplanes dos controladores de segurança e os equipamentos externos de monitoramento. A unidade estabelece comunicações isoladas de porta dupla por meio de interfaces RJ45 10/100 Base-T, executando os protocolos Modbus TCP/IP, TSAA e ponto a ponto, ao mesmo tempo que isola a lógica de segurança principal de interferências provenientes de redes externas.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | EICM2 7400145-200 |
| Marca | Triconex |
| Temperatura de operação | 0 deg C a 60 deg C |
| Consumo de energia | Alimentado pelo barramento do backplane do sistema |
| Interface | Portas RJ45 duplas (10/100 Base-T) |
| Protocolos | Modbus TCP/IP, TSAA, ponto a ponto |
Certificação SIL3 e arquitetura de redundância modular tripla
Projetado para aplicações de segurança de alta integridade, este módulo de comunicação oferece suporte à conformidade com a certificação SIL3, encaminhando quadros de dados de rede e pacotes de diagnóstico pelos ramos da arquitetura de redundância modular tripla (TMR) 2oo3. Os circuitos internos mantêm barreiras de isolamento galvânico e óptico entre os links Ethernet externos e os trilhos do processador principal interno, impedindo que falhas pontuais no barramento de comunicação ou anomalias de loop de rede afetem a execução da lógica de desligamento de emergência ou causem disparos espúrios.
Perguntas frequentes
P: O módulo EICM2 7400145-200 permite troca a quente em um chassi Triconex energizado?
R: Sim, o módulo permite a substituição com o sistema energizado, mas é necessário seguir rigorosamente os protocolos de manutenção do sistema para evitar transições não intencionais na votação TMR.
P: Como o módulo impede que o tráfego de rede prejudique o desempenho do loop de segurança?
R: Processadores de comunicação dedicados integrados gerenciam todas as interações de protocolo da camada de rede e o rastreamento de erros de pacotes, de forma independente do mecanismo principal de votação de segurança.
Diretrizes de instalação em campo
- Certifique-se de que o sistema de segurança Triconex esteja desligado antes de inserir ou remover o módulo do rack do backplane.
- Manuseie o módulo seguindo as precauções adequadas contra descarga eletrostática (ESD) para evitar danos aos circuitos internos sensíveis.
- Certifique-se de que o módulo esteja totalmente encaixado no slot designado do rack e aperte todos os elementos de fixação mecânicos para manter um contato confiável com o backplane.
- Use cabos Ethernet blindados e faça o aterramento adequado para minimizar a interferência eletromagnética e de radiofrequência em ambientes industriais com muito ruído.
- Verifique se os parâmetros de rede e as configurações de IP correspondem às configurações de firmware do módulo para garantir a entrega determinística dos dados.
