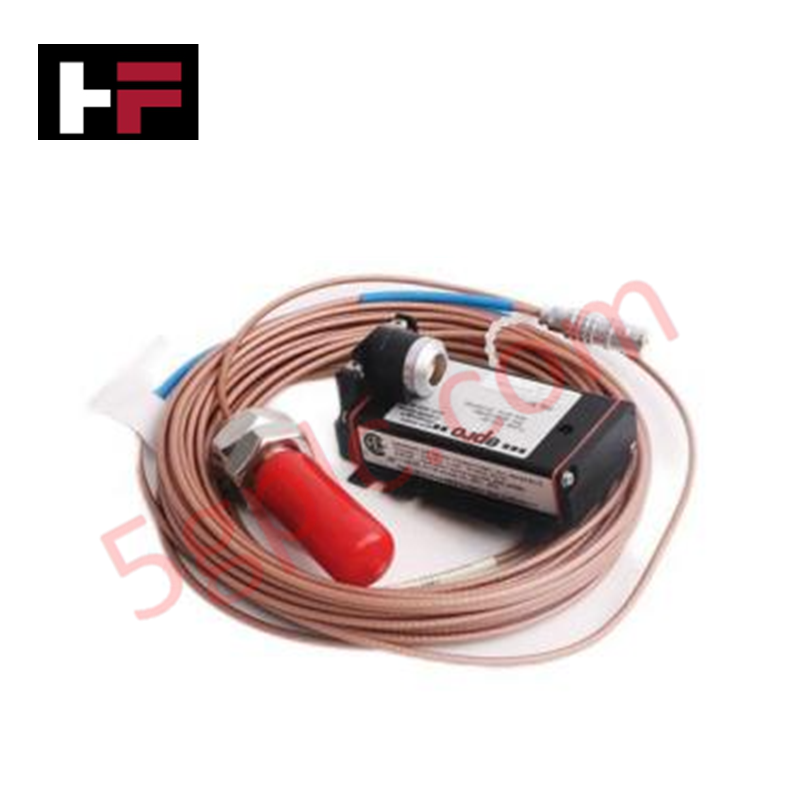

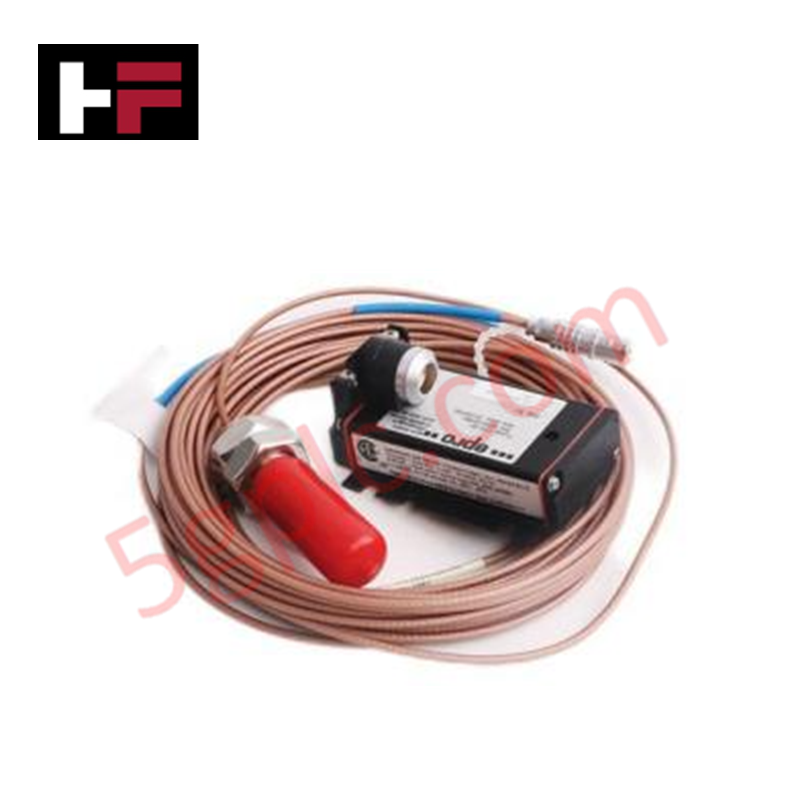

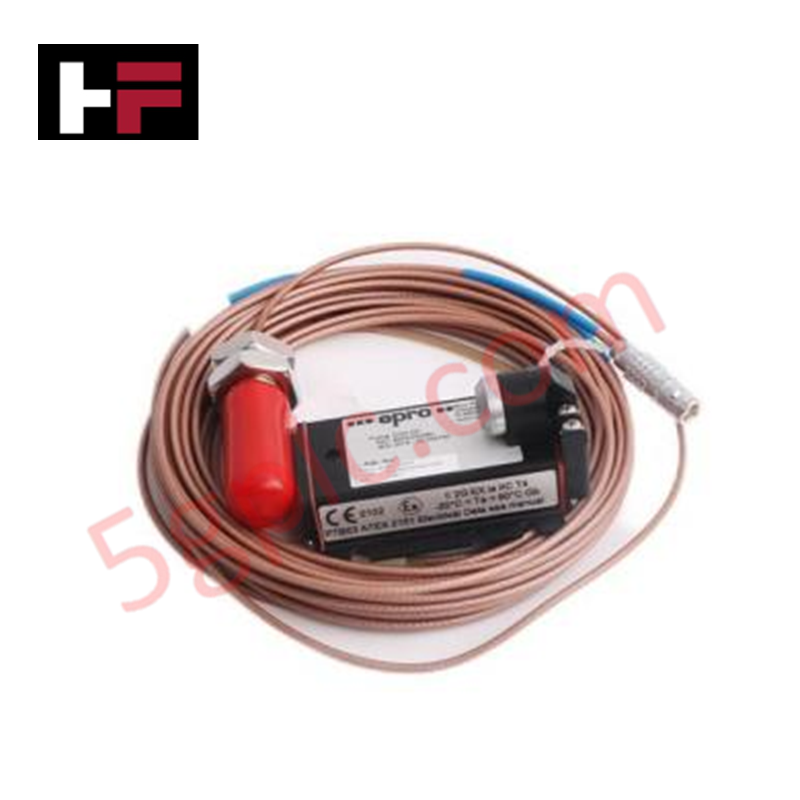

CON021+PR6424/002-030 | Emerson Epro | Sensor de Corrente de Foucault

Configurado para monitoramento de deslocamento em alta frequência em máquinas rotativas, o sistema de Sensor de Corrente de Foucault Emerson Epro CON021+PR6424/002-030 (CON021+PR6424) oferece execução física direta da aquisição e condicionamento de sinal dinâmico para movimento axial e radial do eixo.

Especificações de Hardware

Monitoramento Mecânico e Integração TSI

O sistema depende da escala da sonda de corrente de Foucault para converter a distância do alvo em um sinal de tensão proporcional. Para obter dados diagnósticos válidos, é necessária uma validação rigorosa da tensão do gap; o transdutor deve ser posicionado para operar dentro do gap nominal definido de 2,7 mm para garantir a linearidade da medição. O conversor CON021 processa a saída do transdutor para alcançar uma sensibilidade de 4 V/mm. Para manter a fidelidade do sinal em ambientes com alto ruído, o sistema utiliza supressão de interferência cruzada por meio de blindagem de alta qualidade na interface do transdutor com plugue Lemo. Isso previne que interferências eletromagnéticas corrompam a forma de onda dinâmica, necessária para analisar dinâmicas do rotor, como movimento orbital e excentricidade do eixo.

Perguntas Frequentes

P: O conversor CON021 pode ser usado com comprimentos de cabo diferentes dos fornecidos?

R: Não. O CON021 e o PR6424 formam uma cadeia de sinal calibrada. Alterar o comprimento do cabo do transdutor modifica a frequência ressonante e a impedância do circuito, causando erros significativos na sensibilidade e linearidade.

P: Qual o impacto das flutuações na tensão de alimentação sobre o sinal de saída?

R: O CON021 foi projetado para operar na faixa de -23 VDC a -32 VDC. Flutuações fora dessa faixa podem afetar a estabilidade do condicionamento do sinal, podendo resultar em deriva ou resposta não linear durante picos de sinal de alta frequência.

Diretrizes para Instalação em Campo

1. Configuração do Gap da Sonda: Use um calibrador de folga para ajustar o sensor no gap nominal de 2,7 mm. Certifique-se de que o alvo de medição esteja alinhado com o centro da ponta da sonda para manter a sensibilidade especificada.
2. Montagem: Fixe o conversor CON021 usando os parafusos M5 fornecidos. Garanta que a carcaça esteja aterrada ao rack do instrumento para mitigar ruídos elétricos.
3. Cabeamento do Sinal: Termine o transdutor no CON021 usando o plugue Lemo com trava automática. Para os terminais de alimentação e saída, utilize fios com seção transversal não superior a 1,5 mm para garantir encaixe seguro nos terminais de parafuso.
4. Ambiente: Embora a carcaça ofereça proteção IP20, assegure que o conversor seja instalado dentro de um invólucro que impeça exposição à umidade ou poeira condutiva, que podem criar caminhos de fuga de sinal.
