Detalhes do Produto
Visão Geral do Produto

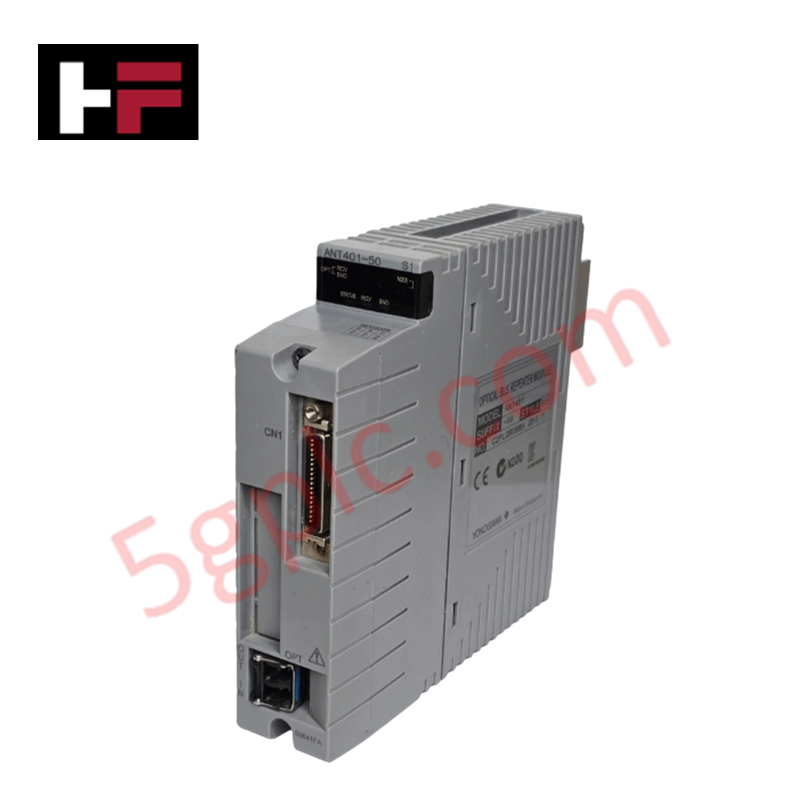

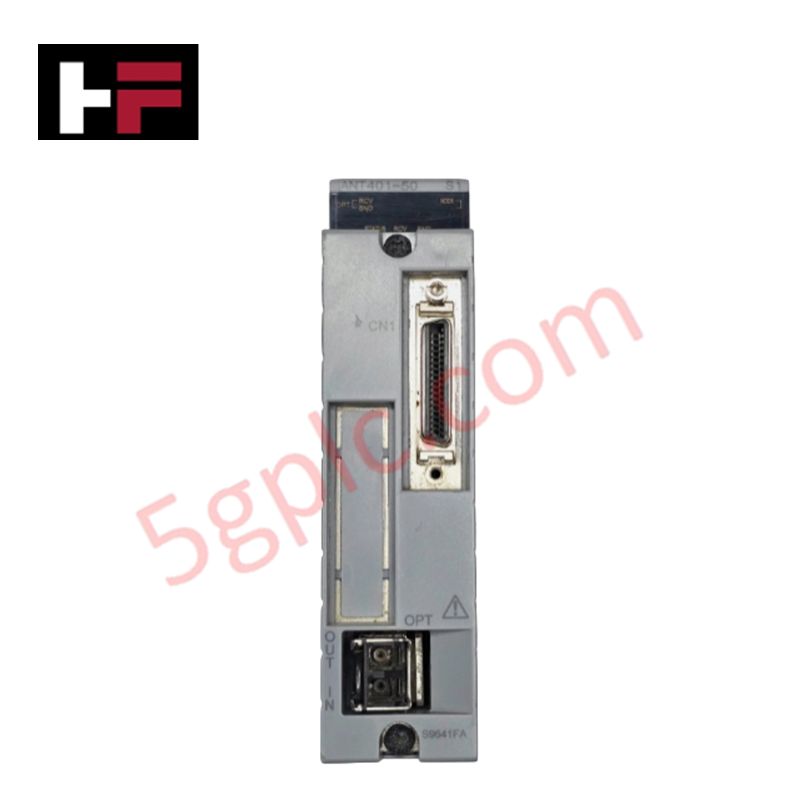

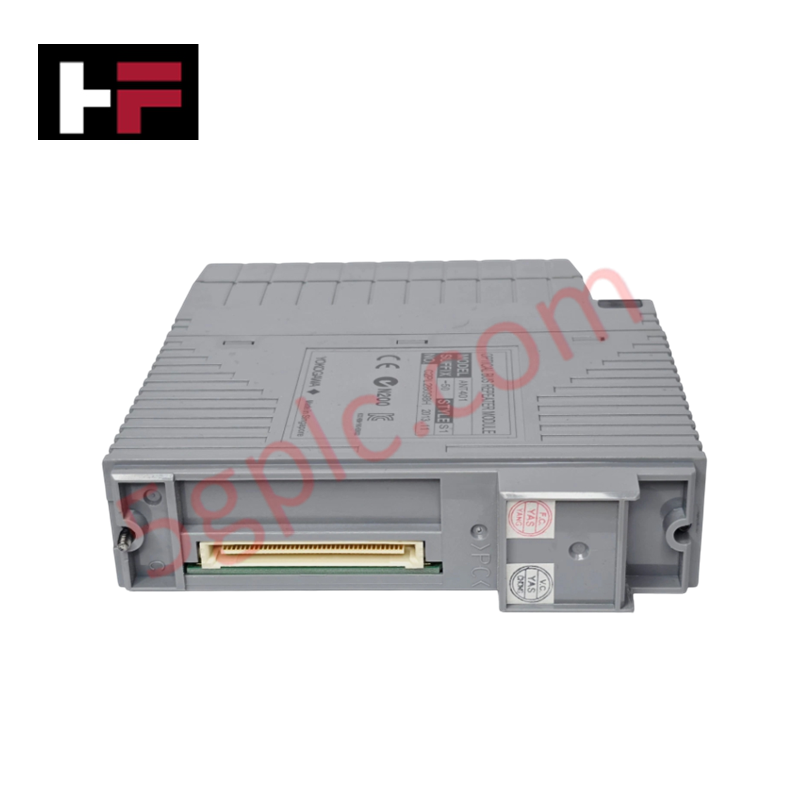

O Yokogawa ANT401-50 funciona como um Módulo Mestre Repetidor de Barramento ESB Óptico de alta velocidade para Sistemas de Controle Distribuído CENTUM VP. Este módulo facilita a comunicação de longa distância entre a Estação de Controle de Campo (FCS) e os nós remotos de E/S, convertendo sinais elétricos do barramento ESB em sinais ópticos. Utilizando mídia de fibra óptica, o ANT401-50 estende o alcance do sistema enquanto proporciona isolamento elétrico total entre os locais dos gabinetes. Fornecemos esta unidade como 100% Nova e Original em embalagem de fábrica para garantir desempenho crítico da rede e sincronização de dados sem latência.
Desmembramento do Número da Peça
O ANT401-50 segue a lógica estruturada de sufixos da Yokogawa para hardware de comunicação óptica:
| Código do Sufixo | Definição Funcional |
| ANT401 | Módulo Mestre Repetidor de Barramento ESB Óptico |
| -5 | Tipo Padrão para Cabo de Fibra Óptica |
| 0 | Sempre 0 (Tipo Básico) |
Especificações Técnicas
O ANT401-50 fornece a camada física para extensão de backplane DCS de alta largura de banda via fibra óptica.
-
Protocolo de Comunicação: Barramento ESB (Enhanced Service Bus).
-
Tipo de Interface: Fibra Óptica (lado Mestre).
-
Distância de Transmissão: Suporta distâncias de até 5 km ou 50 km dependendo do módulo escravo associado e do tipo de cabo.
-
Número de Portas: 2 portas (suporte a topologia em cadeia ou estrela).
-
Redundância: Suporta configuração dual-redundante dentro do FCS.
-
Consumo de Energia: 0,5 A a 5V DC.
-
Condição: Garantido 100% Novo e Original.
Vantagens de Engenharia
O ANT401-50 oferece soluções técnicas para layouts de plantas em grande escala e ambientes com alta interferência:
-
Isolamento Galvânico Total: Ao converter sinais elétricos em luz, o ANT401-50 elimina loops de terra e previne surtos induzidos por raios de se propagarem entre diferentes prédios ou salas de controle. Isso protege os caros processadores DCS contra falhas elétricas do lado de campo.
-
Extensão Determinística de Alta Velocidade: Diferente de gateways Ethernet padrão, o ANT401-50 mantém a velocidade bruta do barramento ESB. Isso garante que os módulos remotos de E/S respondam com a mesma precisão em nível de milissegundos que os módulos locais, mantendo a integridade dos loops de controle rápidos.
-
Imunidade a Interferência Eletromagnética (EMI): Em instalações com motores pesados e equipamentos de alta tensão, cabos de cobre frequentemente captam ruídos. O link óptico do ANT401-50 permanece completamente imune a EMI e RFI, garantindo transmissão de dados sem erros nos ambientes mais exigentes.
-
Topologia Simplificada para Longa Distância: O módulo suporta tanto topologias em cadeia quanto em estrela. Isso permite que os engenheiros projetem layouts de rede flexíveis que acompanham a tubulação física e as bandejas de cabos da planta, reduzindo o volume total de cabo de fibra óptica necessário.
Perguntas Frequentes
-
O ANT401-50 requer um módulo escravo?
Sim. O ANT401-50 (Mestre) deve se comunicar com um módulo ANT502 (Escravo) localizado no nó remoto de E/S. Esses módulos trabalham em pares para fazer a ponte do link óptico.
-
Qual tipo de cabo de fibra óptica devo usar?
O ANT401-50 normalmente utiliza fibra multimodo ou monomodo de vidro de quartzo, dependendo dos seus requisitos específicos de distância. Sempre verifique o orçamento de potência óptica em relação ao comprimento do cabo e perdas no painel de conexão.
-
Posso substituir um ANT401 antigo por esta versão?
O ANT401-50 é o módulo mestre padrão da geração atual para CENTUM VP. Embora mantenha compatibilidade retroativa com a maioria das arquiteturas de barramento ESB, sempre verifique a revisão do software do seu sistema para suporte específico ao driver.
-
Este é um componente Yokogawa original e novo?
Sim. Fornecemos apenas hardware 100% Novo . Este módulo é enviado na caixa original da Yokogawa com o selo de fábrica intacto e inclui rastreabilidade completa.
