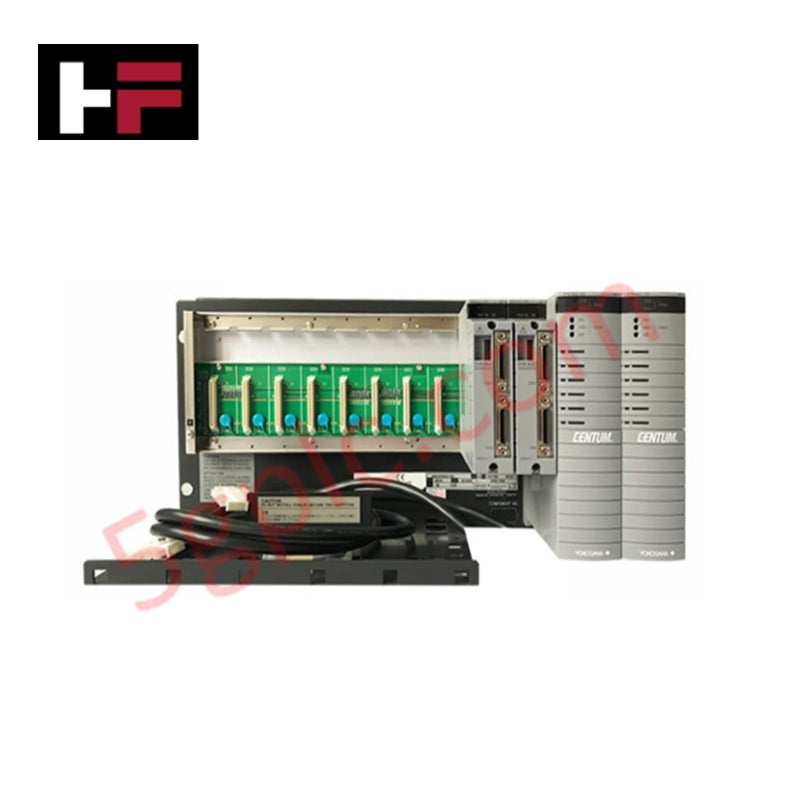

ANB10D-445/CU2N/NDEL | Unidade de Nó de Barramento ESB Yokogawa CENTUM VP

Visão Geral do Produto

A Yokogawa ANB10D-445/CU2N/NDEL funciona como uma Unidade de Interface de Nó (NIU) de alta disponibilidade para o Sistema de Controle Distribuído CENTUM VP . Esta unidade expande a capacidade de E/S conectando módulos locais e remotos de E/S com a Unidade de Controle de Campo (FCU) via o barramento ESB de alta velocidade. A designação "D" confirma sua arquitetura Duplicada (Redundante) , garantindo comunicação contínua do processo mesmo durante uma falha de hardware. Esta configuração específica opera em um sistema de alimentação 24 V CC , tornando-a ideal para redes industriais padrão de energia DC.

Condição: 100% Nova e Original, Lacrada de Fábrica.

Detalhamento do Número de Peça: ANB10D-445/CU2N/NDEL

A Yokogawa utiliza um sistema de codificação estruturado para definir os requisitos de hardware e licenciamento da NIU:

• ANB10D: Unidade de Interface de Nó Duplicada (para FIO).

• -4: Configuração de fonte de alimentação dupla redundante.

• 4: Entrada de alimentação 24 V CC.

• 5: Tipo básico de hardware (Sem proteção contra explosão).

• /CU2N: Inclui Unidades Conectoras para o Barramento ESB (2 peças do Nº de Peça S9562FA).

• /NDEL: Inclui Licença de Software para Expansão de Nó.

Especificações Técnicas

A ANB10D-445 oferece um ambiente elétrico robusto e redundante para módulos críticos de E/S de processo:

• Fabricante: Yokogawa

• Tipo de Módulo: Unidade de Nó do Barramento ESB

• Barramento de Comunicação: Barramento ESB dupla redundância

• Fonte de Alimentação: 24 V CC (dupla redundância)

• Redundância: Suporta alimentação e comunicação duplexadas

• Licença de Expansão: Licença de software /NDEL incluída

• Conectores: Inclui 2 unidades conectoras S9562FA para ESB

• Proteção contra Explosão: Nenhuma (Tipo Básico)

• Peso Líquido: 10 kg

Vantagens de Engenharia

• Arquitetura Tolerante a Falhas 24V CC: A unidade utiliza módulos de fonte de alimentação 24V CC dupla redundância. Se uma fonte falhar, o módulo secundário assume a carga total instantaneamente, evitando quedas do nó e mantendo a integridade do processo.

• Expansão de Nó Sem Interrupções: A licença integrada /NDEL elimina a necessidade de aquisição separada de software durante a ampliação do sistema. Isso simplifica o processo de compra e acelera a implantação de nós adicionais de E/S.

• Integridade de Sinal Otimizada: A opção /CU2N fornece duas unidades conectoras S9562FA. Esses conectores especializados asseguram a camada física do barramento ESB, prevenindo atenuação do sinal e protegendo a espinha dorsal de dados de alta velocidade contra interferência eletromagnética (EMI).

• Capacidade Robusta de Carga: Com peso líquido de 10 kg, a unidade possui construção de chassi industrial. Suporta os esforços mecânicos e cargas térmicas típicas de gabinetes DCS de alta densidade, garantindo uma vida útil superior a 20 anos.

• Integração Nativa DC: Diferente dos modelos AC, a ANB10D-445 integra-se diretamente a sistemas 24V CC com bateria de backup. Isso proporciona uma arquitetura de energia mais simples para instalações que priorizam salas de controle exclusivamente DC.

Perguntas Frequentes

• Qual a diferença entre ANB10D e ANB11D?

  A ANB10D utiliza o barramento ESB padrão para comunicação local/próxima, enquanto a ANB11D suporta o barramento ESB Óptico para requisitos de E/S remota de longa distância de até 5 km.

• A opção /NDEL requer ativação adicional?

  O código /NDEL indica que a unidade de nó vem com a licença necessária para expansão de nó. É preciso registrar a licença na estação de engenharia CENTUM VP para reconhecer o novo nó.

• Esta unidade é adequada para instalação em áreas perigosas?

  Não. O sufixo "5" identifica este modelo como tipo básico sem proteção contra explosão. Deve ser instalada em área não perigosa ou dentro de um invólucro à prova de explosão devidamente classificado se usada em ambiente Classe I Div 2.
