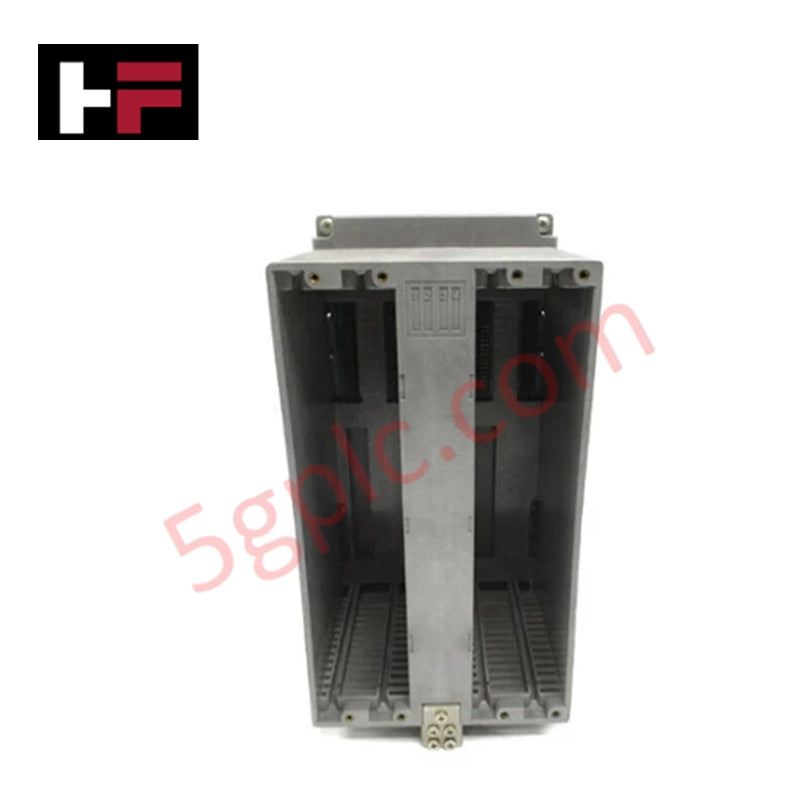

Módulo de Ninho de Comunicação AMN33 S2 CENTUM | YOKOGAWA

O YOKOGAWA AMN33 S2, também catalogado como módulo de comunicação AMN33, funciona como um componente de hardware dedicado ao roteamento de sinais e à comunicação com o backplane em redes YOKOGAWA CENTUM DCS. O módulo serve como um suporte estrutural e elétrico para cartões de E/S de terminais, distribuindo sinais do barramento interno por todo o conjunto do nó.

Especificações de hardware

Isolamento entre canais e telemetria do barramento

O suporte de comunicação AMN33 S2 estabelece interconexões estruturais e elétricas para cartões de E/S de terminais, ao mesmo tempo que mantém o isolamento entre canais nos circuitos de entrada e saída. O backplane interno encaminha valores de processo digitalizados e a telemetria do protocolo de loop HART de 4-20 mA entre cartões de terminação do lado de campo e unidades centrais de processamento de controle, isolando o ruído elétrico e impedindo loops de aterramento entre canais de campo adjacentes.

Perguntas frequentes

P: Qual é a principal função do suporte do módulo de comunicação AMN33 S2?

R: O AMN33 S2 funciona como um chassi de montagem e uma interface de backplane elétrico que acomoda módulos de E/S de terminais e encaminha a comunicação de controle dentro do conjunto do nó do DCS.

P: Como o AMN33 S2 gerencia o isolamento dos sinais de campo entre os módulos de E/S instalados?

R: O backplane do suporte incorpora barreiras de isolamento entre canais para evitar diafonia e bloquear a propagação de ruído de modo comum entre canais de E/S individuais.

P: Com qual arquitetura física de sistema o AMN33 S2 é integrado?

R: A unidade é integrada diretamente aos racks do sistema de controle distribuído YOKOGAWA CENTUM para conectar os cartões de E/S de terminais ao barramento do controlador principal.

Diretrizes de instalação em campo

Desconecte todas as fontes de alimentação principais antes de montar ou realizar a manutenção do conjunto do suporte AMN33 S2. Mantenha medidas rigorosas de proteção contra ESD, incluindo o uso de pulseiras aterradas, ao instalar ou remover cartões de comunicação internos. Fixe o chassi no rack designado do gabinete usando ferragens mecânicas padrão para garantir estabilidade estrutural e uma conexão contínua ao aterramento da estrutura. Passe os cabos de sinais de campo separadamente das linhas de CA de alta tensão para minimizar a interferência eletromagnética. Certifique-se de que todos os fios de dreno e blindagem estejam conectados a um único ponto de aterramento de baixa impedância dentro do invólucro.
