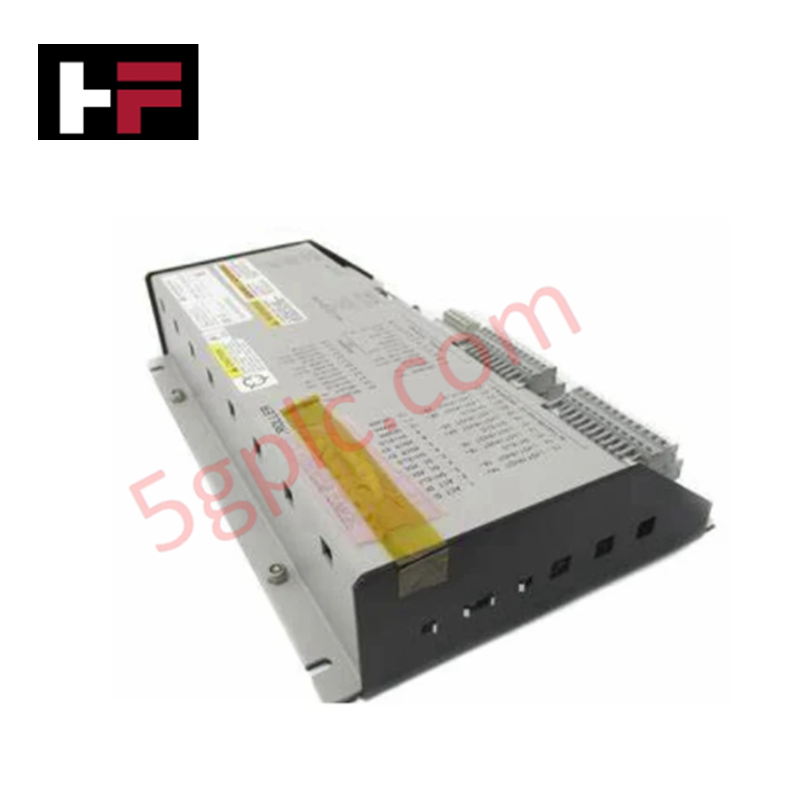

Controlador de Posição de Servo 8200-226 | Woodward

O Woodward 8200-226, também catalogado como o SPC Servo Position Controller, opera como um componente de hardware dedicado para posicionamento proporcional e integrador de válvulas servo em plataformas de controle industrial.

Especificações de Hardware

Resposta do Feedback do Loop do Atuador e Gerenciamento de Carga

O 8200-226 regula a resposta do feedback do loop do atuador processando sinais de demanda via DeviceNet ou entradas 4-20 mA. O controlador suporta sensores de feedback de posição AC duplamente redundantes ou um único dispositivo de feedback DC. É necessária dissipação adequada de calor para gerenciar a carga térmica de 20 W; os controladores devem ser montados em locais protegidos contra interferência eletromagnética de alta corrente e umidade. A unidade utiliza software baseado em Windows para ajuste de parâmetros e monitoramento em tempo real da saída do acionamento do atuador. Ao configurar a saída, certifique-se de que os limites de corrente do acionamento estejam corretamente mapeados para a resistência específica da bobina da válvula servo para evitar sobrecarga térmica do estágio do driver.

Perguntas Frequentes

P: O 8200-226 requer fusível externo para a entrada de energia?

R: Sim. A linha de alimentação deve ser protegida por um fusível de 5 A, 125 V capaz de suportar uma corrente de surto de 20 A por 100 ms na energização. A falta de proteção adequada pode resultar em danos internos ao circuito durante os transientes de energização.

P: Este controlador é compatível com válvulas servo proporcionais e integradoras?

R: Sim. O 8200-226 é configurável via firmware para suportar a dinâmica de posicionamento de ambos os tipos de válvulas servo, proporcional e integradora, por meio da interface de software fornecida.

Diretrizes para Instalação em Campo

• Montagem: Instale o controlador em um ambiente limpo e seco, protegido contra transientes de alta tensão e ruído elétrico de alta corrente. Garanta circulação de ar adequada para dissipar a carga térmica de 20 W.
• Fiação: Mantenha separação rigorosa entre linhas de atuadores de alta potência e fiação de sinais de feedback de baixa tensão. Todos os sinais de feedback devem ser roteados usando cabos blindados com a blindagem aterrada no ponto comum do controlador para minimizar a injeção de ruído.
• Configuração de Software: Utilize o utilitário de configuração baseado em Windows designado para realizar a calibração inicial dos sensores de feedback e verificar os parâmetros de ajuste antes de colocar a válvula sob controle ativo.
• Conexão: Inspecione todas as conexões dos terminais quanto à firmeza. Use chaves de fenda com limite de torque para evitar danos aos pinos do bloco de terminais durante a instalação.
